модель 2016 года
- Модель HDX 700
- Код модели HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)

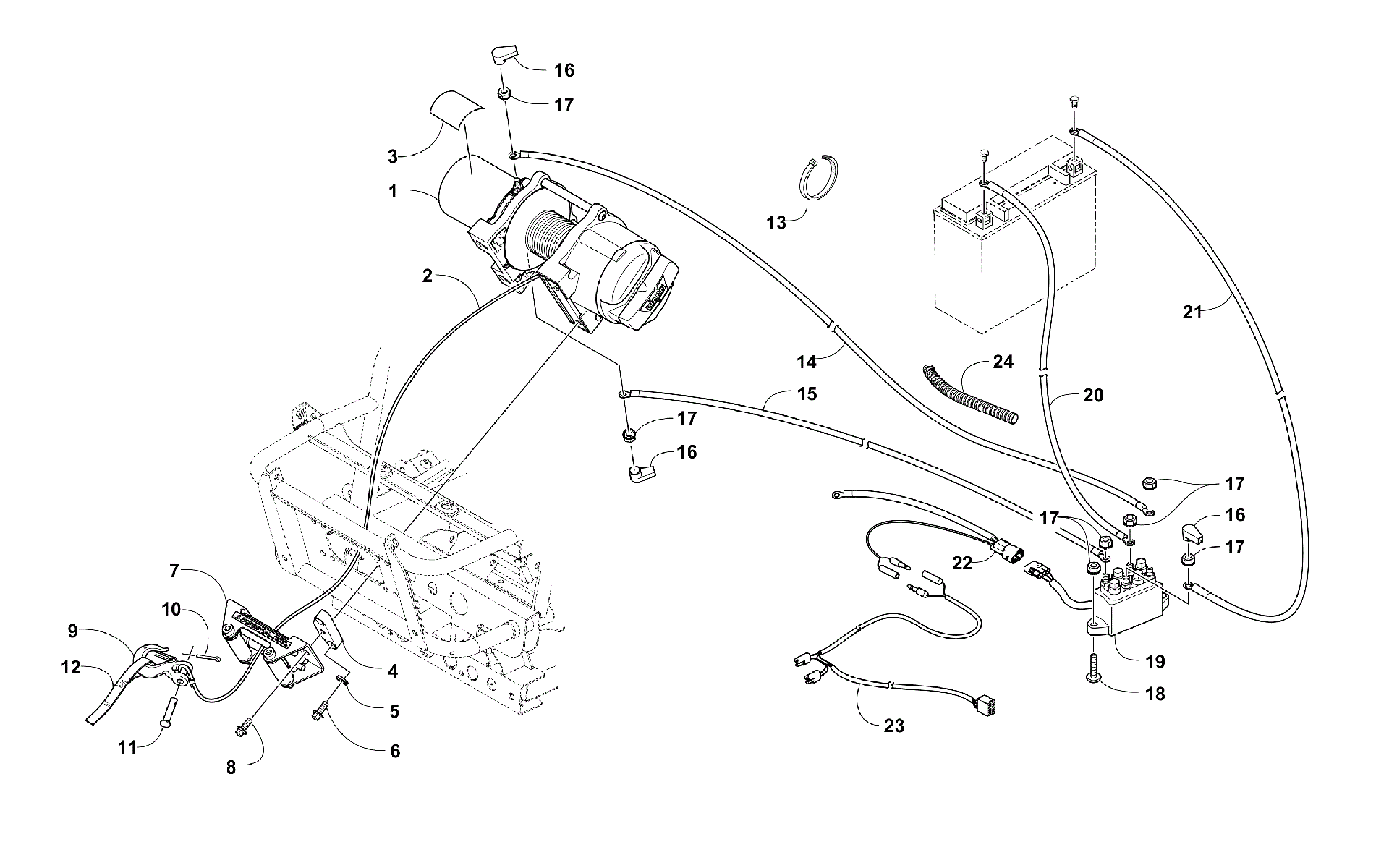

Схема лебёдки ASSEMBLY [301425] для HDX 700 XT SE HUNTER EDITION (U2016R7T1PUSH)
Схема
Детали
![Лебёдка ASSEMBLY [301425]](/upload/schemas/63454ae16ffac3.16046840.gif)
Номер
Наименование детали
Цена
1
Winch(replaces 0409-200) art. H680507
По запросу
2
WINCH,V5000 art. 3441-077
По запросу
3
Decal, Winch art. 1411-826
По запросу
4
Spacer, Fairlead art. 3406-171
По запросу
5
Washer, Lock art. 8051-246
По запросу
6
Болт Arctic Cat art. 8408-820
от 110 ₽
7
Fairlead, Plow Roller art. 2441-934
По запросу
8
Болт Arctic Cat art. 8409-020
от 110 ₽
9
Hook, Winch art. 1441-833
По запросу
10
Pin, Cotter art. 0623-175
По запросу
11
PIN art. 1441-834
По запросу
12
STRAP,WINCH HOOK-"ARCTIC CAT" art. 1441-781
По запросу
13
Зажим Arctic Cat art. 0123-788
По запросу
14
CABLE,SOLENOID-WINCH (106" BLU #6) art. 1441-348
По запросу
15
CABLE,SOLENOID-WINCH (106" YEL #6) art. 1441-347
По запросу
16
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 3 шт.
17
Nut art. 0623-038
от 110 ₽
18
Screw, Machine art. 8476-625
от 160 ₽
19
SOLENOID,WINCH-ASSY(replaces 0409-066) art. 0409-246
от 4 960 ₽
20
CABLE,6AWG,BLK,24",1/4" RINGS art. 0445-079
По запросу
21
Cable, 22" RED #6 art. 0445-110
По запросу
22
HARNESS,WINCH SOLENOID JUMPER art. 0486-276
По запросу
23
Harness, Winch - Backlit art. 0486-543
По запросу
24
Loom,17-CTL (0619-139) art. 3706-134
По запросу
