модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT GREEN (U2017R6K4CUSX)

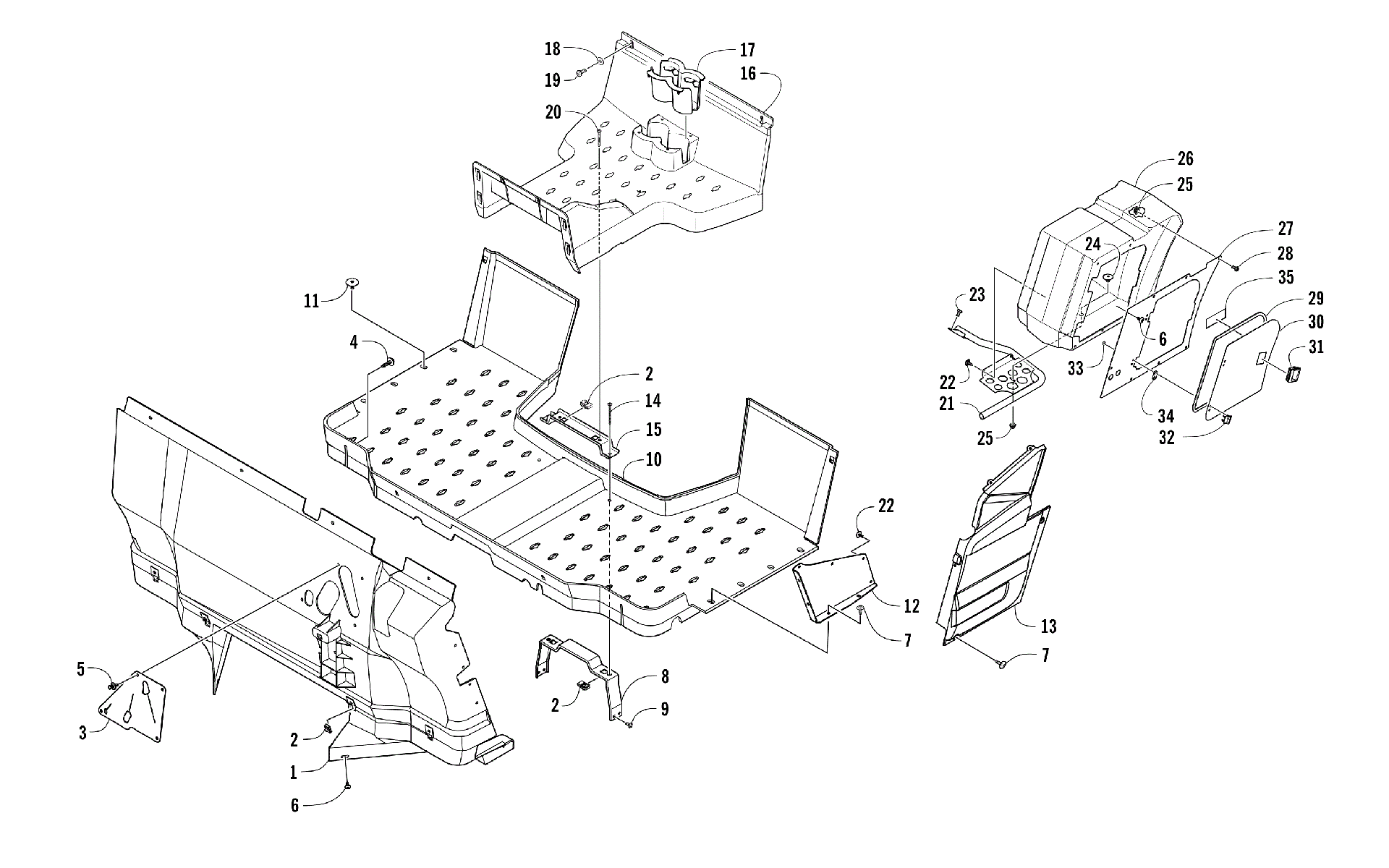

Схема консоли AND FLOOR PANEL ASSEMBLY [301692] для HDX 500 XT GREEN (U2017R6K4CUSX)
Схема
Детали
![Консоль AND FLOOR PANEL ASSEMBLY [301692]](/upload/schemas/6345249d234d39.00732561.gif)
Номер
Наименование детали
Цена
1
Panel, Fender - Inner - Routed art. 5406-434
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Seal, Steering Column art. 0405-538
По запросу
4
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
5
Клипса Arctic Cat art. 0623-362
от 90 ₽
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
8
Bracket, Support art. 2516-313
По запросу
9
Винт Arctic Cat art. 8476-616
По запросу
10
Floor art. 5406-460
По запросу
11
Винт Arctic Cat art. 0423-545
от 326 ₽
12
Bracket, Kick Panel - Right art. 7506-100
По запросу
12
Bracket, Kick Panel - Left art. 7506-101
По запросу
13
Panel, Side - Left art. 4406-613
По запросу
13
Panel, Side - Right art. 4406-612
По запросу
14
Screw, Machine art. 8468-670
По запросу
15
Bracket, Support - Center Footrest art. 2416-483
По запросу
16
Footrest, Center art. 2416-412
По запросу
17
GROMMET,CUPHOLDER art. 2416-109
По запросу
18
Шайба Arctic Cat art. 8450-133
от 116 ₽
19
Screw, Machine art. 8476-630
По запросу
20
Screw, Machine art. 8468-655
По запросу
21
Bracket, Support - Storage Box - Right art. 2516-854
По запросу
21
Bracket, Support - Storage Box - Left art. 2516-855
По запросу
22
Винт Arctic Cat art. 2623-164
от 368 ₽
23
Screw, Machine art. 8476-816
По запросу
24
Screw, Shoulder art. 1423-133
от 13 471 ₽
25
Nut, Lock art. 8427-603
По запросу
26
Storage Box - Left - Assembly (inc. 27-34 and 6 No. 25) art. 7506-055
По запросу
26
Storage Box - Right - Assembly (inc. 27-34 and 6 No. 25) art. 7506-054
По запросу
27
Panel, Reinforcement art. 7506-052
По запросу
28
Винт Arctic Cat art. 8477-616
от 110 ₽
29
Seal, Access Door art. 2416-504
По запросу
30
Door, Access art. 2516-853
По запросу
31
LATCH,SLIDE art. 1423-035
По запросу
32
Hinge (inc. 33) art. 1423-037
По запросу
33
Nut, Stamped art. 1623-928
По запросу
34
Spacer art. 1423-036
По запросу
35
DECAL,CAUTION LOAD CAPACITY (15LB) art. 4411-573
По запросу
