модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT GREEN (U2017R6K4CUSX)

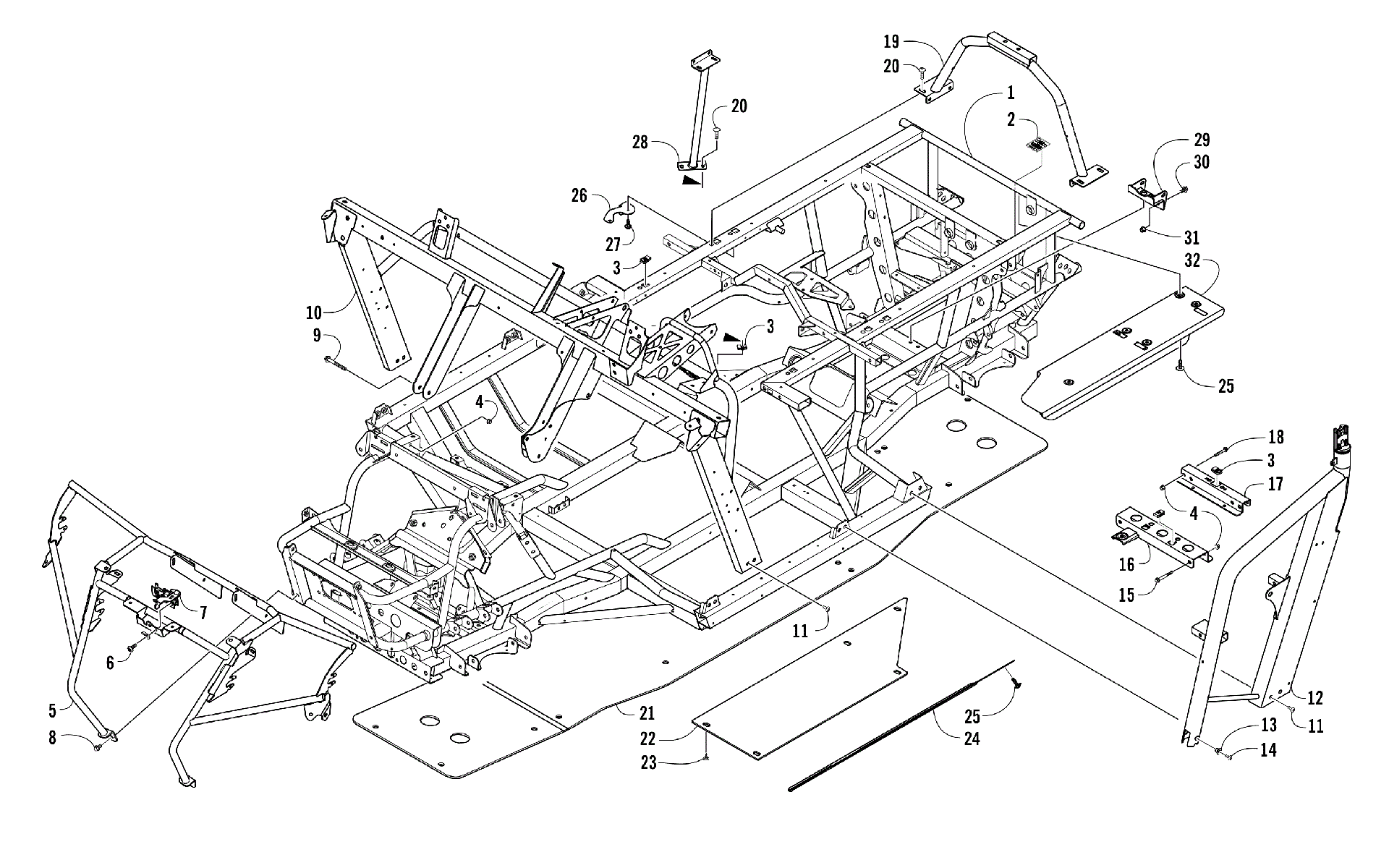

Схема рамы AND RELATED PARTS [301693] для HDX 500 XT GREEN (U2017R6K4CUSX)
Схема
Детали
![Рама AND RELATED PARTS [301693]](/upload/schemas/63452f07522c18.57630427.gif)
Номер
Наименование детали
Цена
1
Frame, Main (inc. 2) art. 7506-793
По запросу
2
DECAL,WARNING-TOWING-REAR art. 4411-110
По запросу
3
Клипса Arctic Cat art. 0423-577
от 168 ₽
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 14 шт.
5
Bumper art. 5506-720
По запросу
6
Screw, Machine art. 0423-910
По запросу
7
Latch, Hood art. 4406-624
По запросу
8
Болт Arctic Cat art. 8408-820
от 110 ₽
9
Screw, Cap art. 8408-855
По запросу
10
Support, Steering art. 7506-554
По запросу
11
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
12
Support, Overhead - Right art. 8506-110
По запросу
12
Support, Overhead - Left art. 8506-111
По запросу
13
Spacer art. 1423-051
По запросу
14
SCREW, MACH-TSTH M8-1.25X30 BLK- W/PATCH art. 0423-886
По запросу
15
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
16
Bracket, Seat Support - Front - Left art. 5506-903
По запросу
16
Bracket, Seat Support - Front - Right art. 5506-902
По запросу
17
Bracket, Seat Support - Rear art. 1506-842
По запросу
18
Screw, Cap art. 8408-850
По запросу
19
Support, ROPS art. 7506-519
По запросу
20
Винт Arctic Cat art. 8476-616
По запросу
21
Plate, Skid art. 5406-186
По запросу
22
Panel, Belly - Side art. 2416-453
По запросу
23
Винт Arctic Cat art. 0423-545
от 326 ₽
24
PLATE,SKID-SIDE-BLACK art. 2506-612
По запросу
25
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
26
Bracket, Air Intake art. 0413-326
По запросу
27
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
28
Tube, Support - Black art. 2516-777
По запросу
29
Bracket, Lower - Rear Gear Case art. 7506-393
По запросу
30
Болт Arctic Cat art. 8408-816
от 110 ₽
31
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
32
Shield, Heat - Rear art. 0512-843
По запросу
