модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT GREEN (U2017R6K4CUSX)

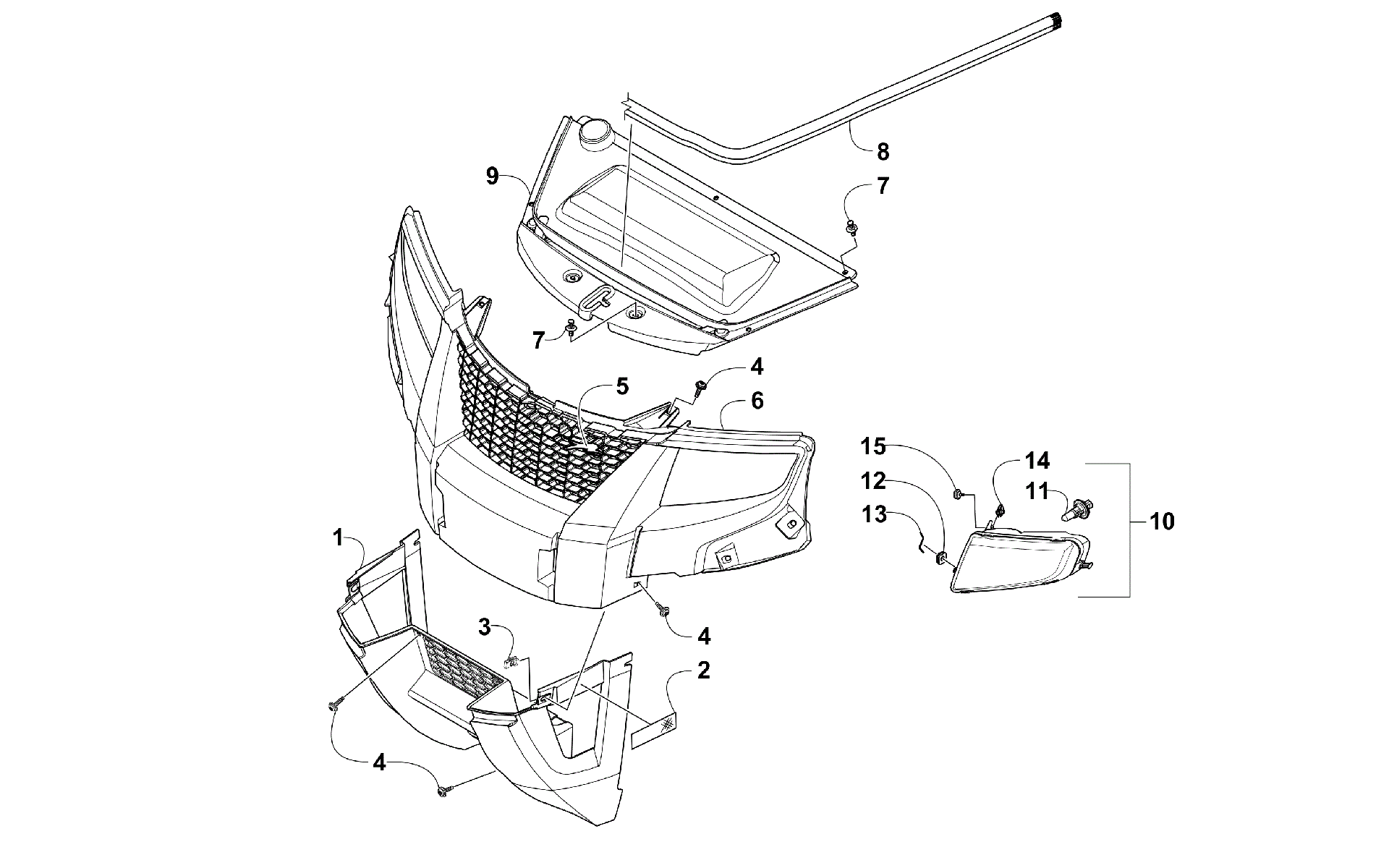

Схема gRILL и HEADLIGHT узел [301269] для HDX 500 XT GREEN (U2017R6K4CUSX)
Схема
Детали
![GRILL и HEADLIGHT узел [301269]](/upload/schemas/634536145da436.00677151.gif)
Номер
Наименование детали
Цена
1
Fascia, Lower - Front (inc. 2) art. 7506-407
По запросу
2
Decal, Reflector - Amber art. 5411-320
По запросу
3
Клипса Arctic Cat art. 0423-577
от 168 ₽
4
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
5
Emblem, Aircat art. 4411-479
По запросу
6
Fascia, Upper Front art. 4406-608
По запросу
7
Клипса Arctic Cat art. 0623-362
от 90 ₽
8
Seal, Access Cover art. 4406-885
По запросу
9
Panel, Access art. 4406-758
По запросу
10
HEADLIGHT,HALOGEN/LED-LH (inc. 11) art. 0509-103
По запросу
10
HEADLIGHT,HALOGEN/LED-RH (inc. 11) art. 0509-102
По запросу
11
BULB,HEADLIGHT-H13 HALOGEN art. 0409-182
По запросу
12
GROMMET-LH art. 4406-723
По запросу
12
GROMMET-RH art. 4406-722
По запросу
13
WIREFORM,HEADLIGHT art. 0409-177
По запросу
14
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
15
SCREW,1" RND KNOB-M5X0.8X15MM LG art. 2623-113
По запросу
