модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT GREEN (U2017R6K4CUSX)

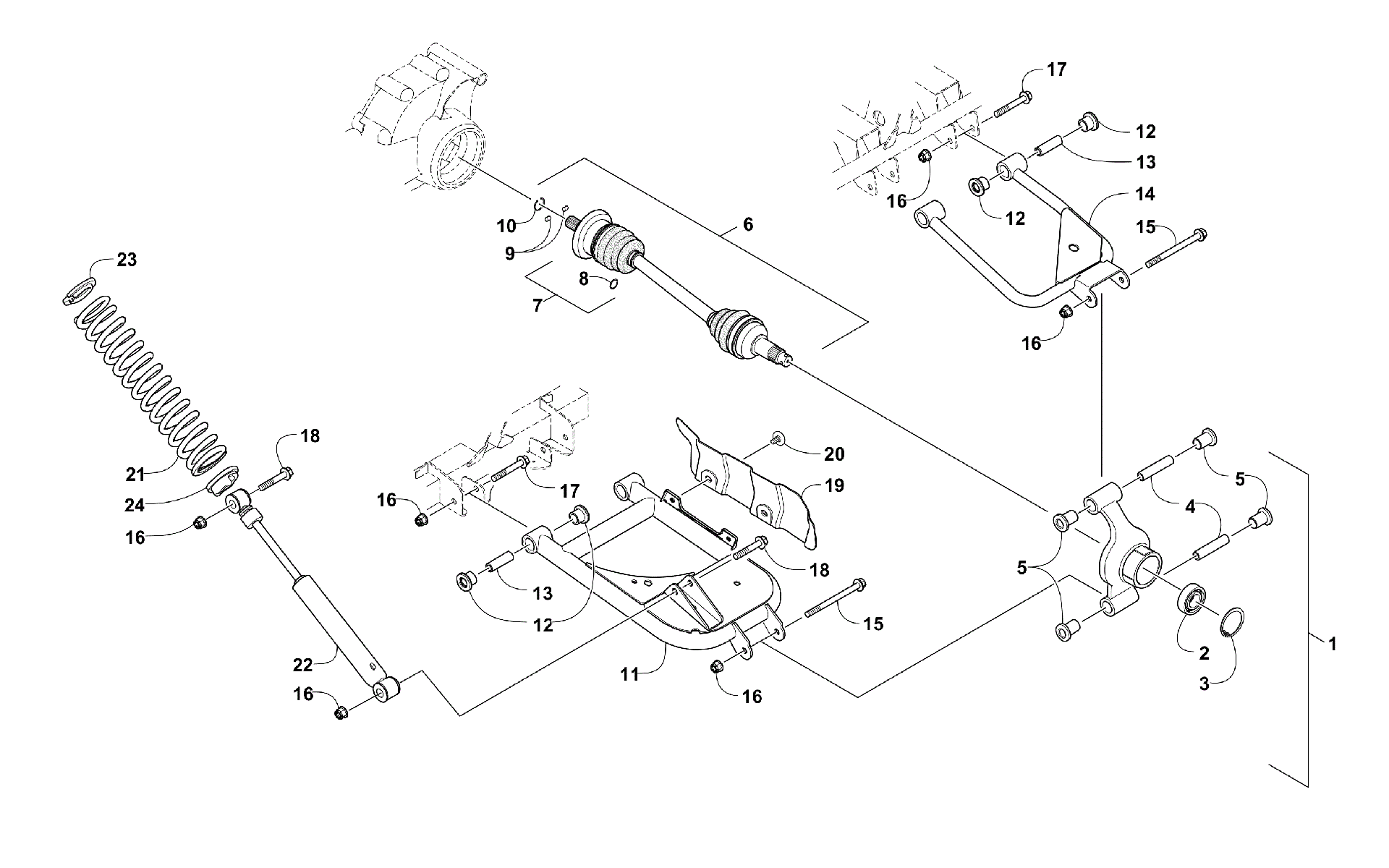

Схема задней подвески ASSEMBLY [301497] для HDX 500 XT GREEN (U2017R6K4CUSX)
Схема
Детали
![Задняя подвеска ASSEMBLY [301497]](/upload/schemas/63453bebd16700.95775761.gif)
Номер
Наименование детали
Цена
1
Поворотный кулак задний Arctic Cat art. 0504-613
от 41 559 ₽
2
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
3
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
4
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
5
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
6
Kit, Halfshaft (inc. 7-10) art. 2502-356
По запросу
7
Repair Kit, Boot (inc. 8) art. 2436-111
от 1 596 ₽
8
Circlip art. 1441-988
По запросу
9
Pin, Transfer art. 1402-884
По запросу
10
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
11
A-Arm, Rear - Lower Right - Black (inc. 12-13) art. 0504-592
По запросу
11
A-Arm, Rear - Lower Left - Black (inc. 12-13) art. 0504-593
По запросу
12
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 16 шт.
Подписаться
Аналог
3 570 ₽
Требуется 16 шт.
13
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
14
A-Arm, Upper - Rear Left - Assembly (inc. 12-13) art. 0504-873
По запросу
14
A-Arm, Upper - Rear Right - Assembly (inc. 12-13) art. 0504-872
По запросу
15
Болт Arctic Cat art. 8409-000
от 310 ₽
16
Гайка Arctic Cat art. 8428-002
от 310 ₽
17
Болт Arctic Cat art. 8409-075
от 210 ₽
18
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
19
GUARD,BOOT-REAR-LH (BLACK) art. 1406-069
По запросу
19
GUARD,BOOT-REAR-RH (BLACK) art. 1406-068
от 2 000 ₽
Аналог
Защита заднего правого нижнего рычага Arctic Cat б.у
art. 1406-068_б.у
2 000 ₽
Требуется 1 шт.
20
Винт Arctic Cat art. 0423-545
от 326 ₽
21
Spring, Suspension - White art. 1504-157
По запросу
22
Shock Absorber art. 0404-517
По запросу
23
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
24
Чашка амортизатора нижняя Arctic Cat art. 0404-496
от 1 270 ₽
