модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT GREEN (U2017R6K4CUSX)

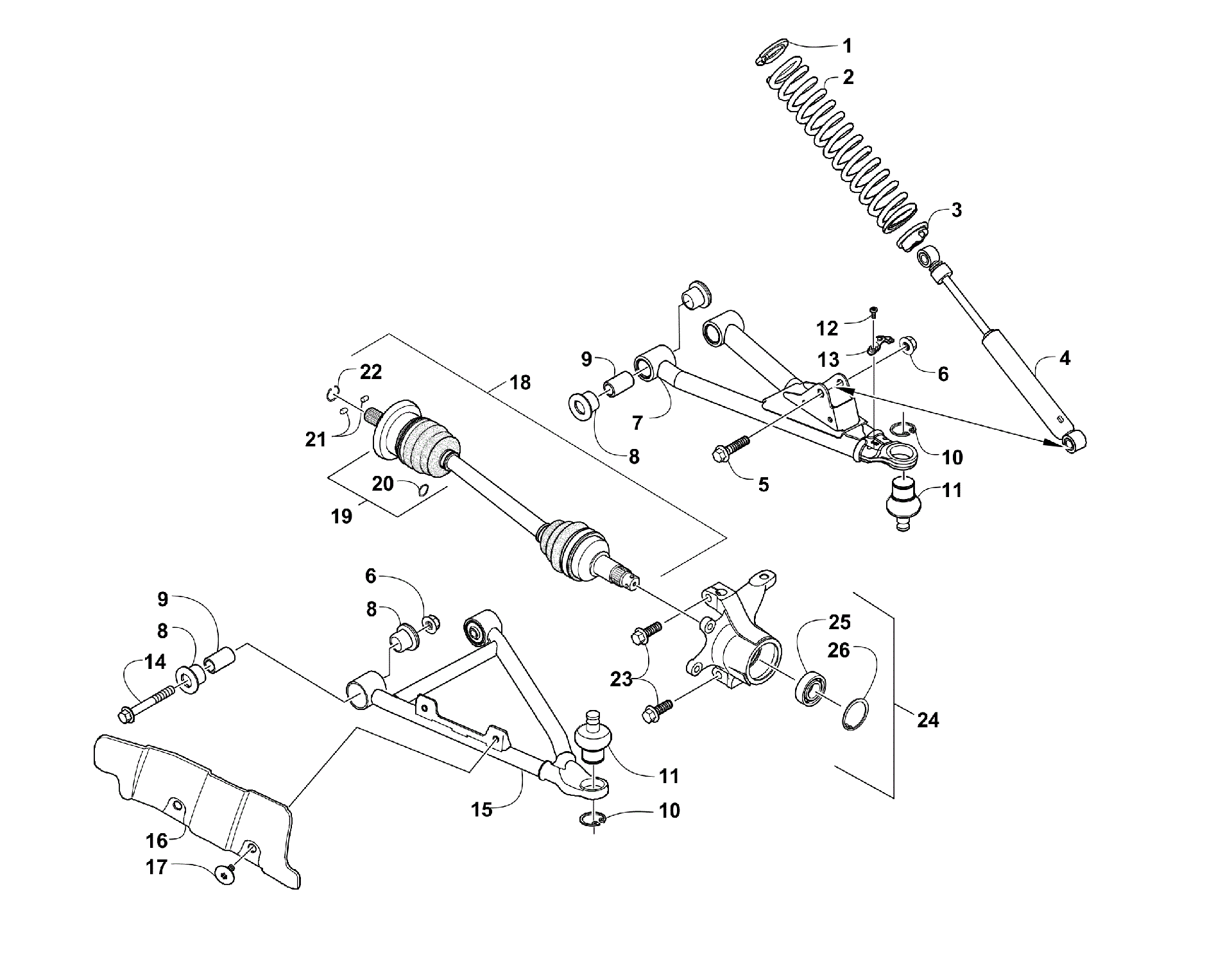

Схема узла передней подвески [301551] для HDX 500 XT GREEN (U2017R6K4CUSX)
Схема
Детали
![Узел передней подвески [301551]](/upload/schemas/63453299b609f3.29228662.gif)
Номер
Наименование детали
Цена
1
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
2
Spring, Suspension - White art. 1503-172
По запросу
3
Чашка амортизатора нижняя Arctic Cat art. 0404-496
от 1 270 ₽
4
SHOCK ABSORBER-FRONT(15 PRLR) art. 0403-511
По запросу
5
Screw, Cap art. 8409-055
По запросу
6
Nut, Lock art. 1423-335
По запросу
7
A-ARM,FRONT UPPER LH-BLACK-ASSY (inc. four No. 8, two No. 9, one No. 10 and one No. 11) art. 0503-433
По запросу
7
A-ARM,FRONT UPPER RH-BLACK-ASSY (inc. four No. 8, two No. 9, one No. 10 and one No. 11) art. 0503-432
По запросу
8
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 16 шт.
Подписаться
Аналог
3 570 ₽
Требуется 16 шт.
9
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
10
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
11
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
12
Screw, Self Tapping art. 0423-946
По запросу
13
CLIP,BRAKE HOSE art. 1502-594
По запросу
14
Болт Arctic Cat art. 8409-075
от 210 ₽
15
Рычаг передний нижний левый Arctic Cat art. 0503-377
от 16 840 ₽
15
Передний нижний правый рычаг Arctic Cat art. 0503-376
от 15 480 ₽
16
GUARD, BOOT-LH (BLACK) art. 1406-035
По запросу
16
GUARD, BOOT-RH (BLACK) art. 1406-034
По запросу
17
Винт Arctic Cat art. 0423-545
от 326 ₽
18
Kit, Halfshaft (inc. 19-22) art. 2502-357
По запросу
19
Repair Kit, Boot (inc. 20) art. 2436-111
от 1 596 ₽
20
Circlip art. 1441-988
По запросу
21
Палец Arctic Cat art. 1402-885
от 263 ₽
22
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
23
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
24
Поворотный кулак правый Arctic Cat art. 0505-580
от 15 870 ₽
24
Поворотный кулак передний левый Arctic Cat art. 0505-969
от 22 900 ₽
25
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
26
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
