модель 2017 года
- Модель HDX 700
- Код модели 700 HDX XT CAMO (U2017R6T1PUSH)

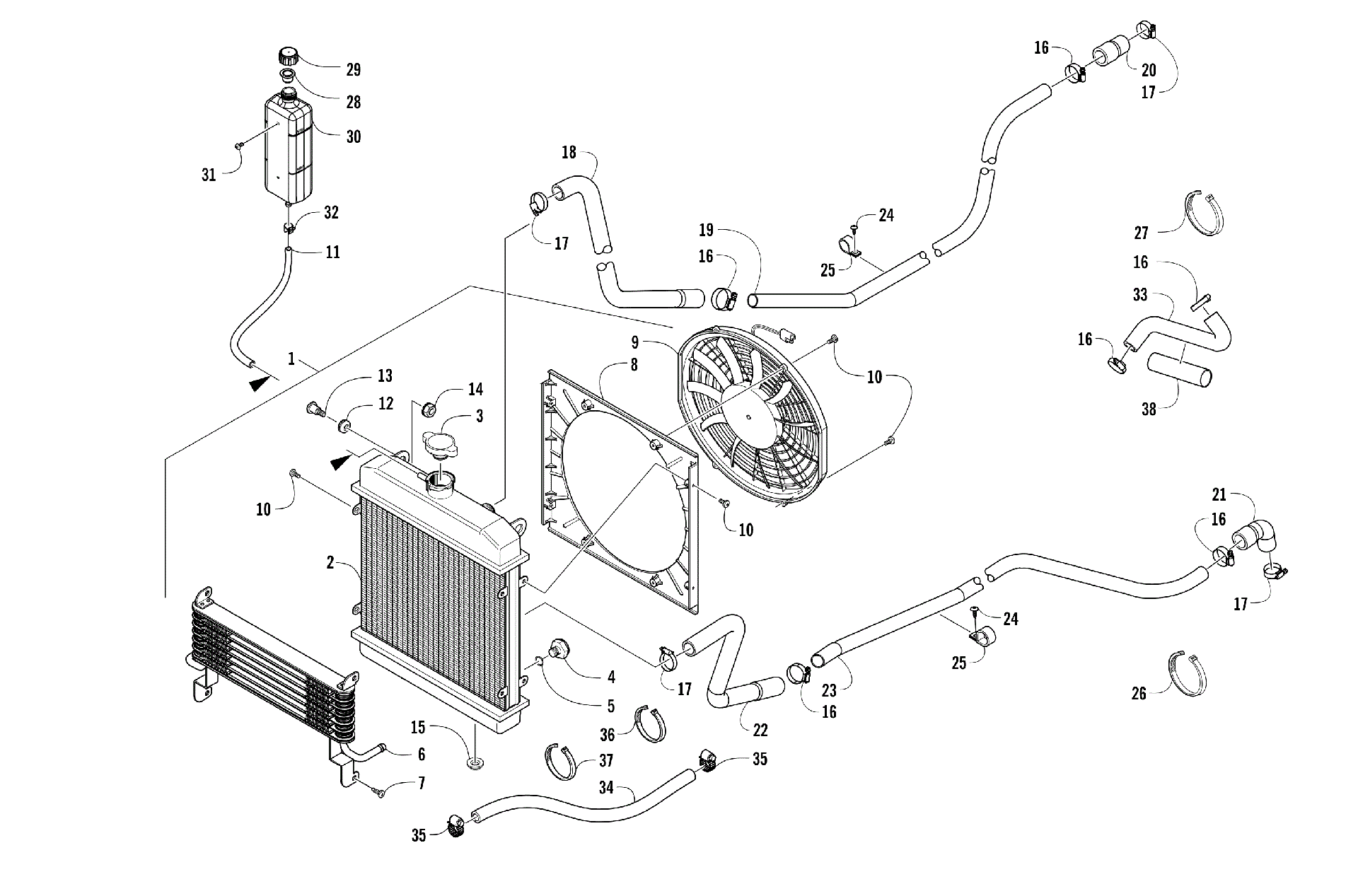

Схема системы охлаждения ASSEMBLY [301777] для 700 HDX XT CAMO (U2017R6T1PUSH)
Схема
Детали
![Система охлаждения ASSEMBLY [301777]](/upload/schemas/634527964d0a58.23578322.gif)
Номер
Наименование детали
Цена
1
Radiator (inc. 2-13) art. 0513-066
По запросу
2
Радиатор охлаждения Arctic Cat art. 0413-205
от 41 717 ₽
3
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
4
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
Cooler, Oil art. 0413-381
По запросу
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Shroud, Fan art. 0413-203
По запросу
9
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
10
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
11
HOSE,OVERFLOW art. 0410-274
По запросу
12
GROMMET(LV 11378) art. 0423-030
По запросу
13
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Bushing art. 0423-028
По запросу
16
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
17
CLAMP (17-32mm) art. 0423-490
По запросу
18
Hose, Coolant - Upper Radiator art. 0410-298
По запросу
19
Pipe, Coolant - Upper(replaces 0410-223) art. 0513-097
По запросу
20
Hose, Coolant - Upper Engine art. 0410-225
По запросу
21
Hose, Coolant - Lower Engine art. 0410-215
По запросу
22
Hose, Coolant - Lower Radiator art. 0410-297
По запросу
23
Pipe, Coolant - Lower art. 0410-224
По запросу
24
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
25
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
26
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
27
Tie, Cable - Reusable art. 0623-751
По запросу
28
SLEEVE,TANK-COOLANT art. 0413-329
По запросу
29
Cap, Coolant art. 0413-328
По запросу
30
TANK,COOLANT-RESERVIOR art. 0413-320
По запросу
31
Screw, Machine art. 8476-512
По запросу
32
Clamp, Hose art. 0124-045
По запросу
33
Патрубок охлаждения Arctic Cat art. 0410-095
По запросу
34
Hose, Oil art. 0410-353
По запросу
35
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
36
Зажим Arctic Cat art. 0123-788
По запросу
37
Tie, Cable art. 0623-144
По запросу
38
LOOM,0410-367 CTL 185MM art. 0410-368
По запросу
