модель 2017 года
- Модель HDX 700
- Код модели 700 HDX XT CAMO (U2017R6T1PUSH)

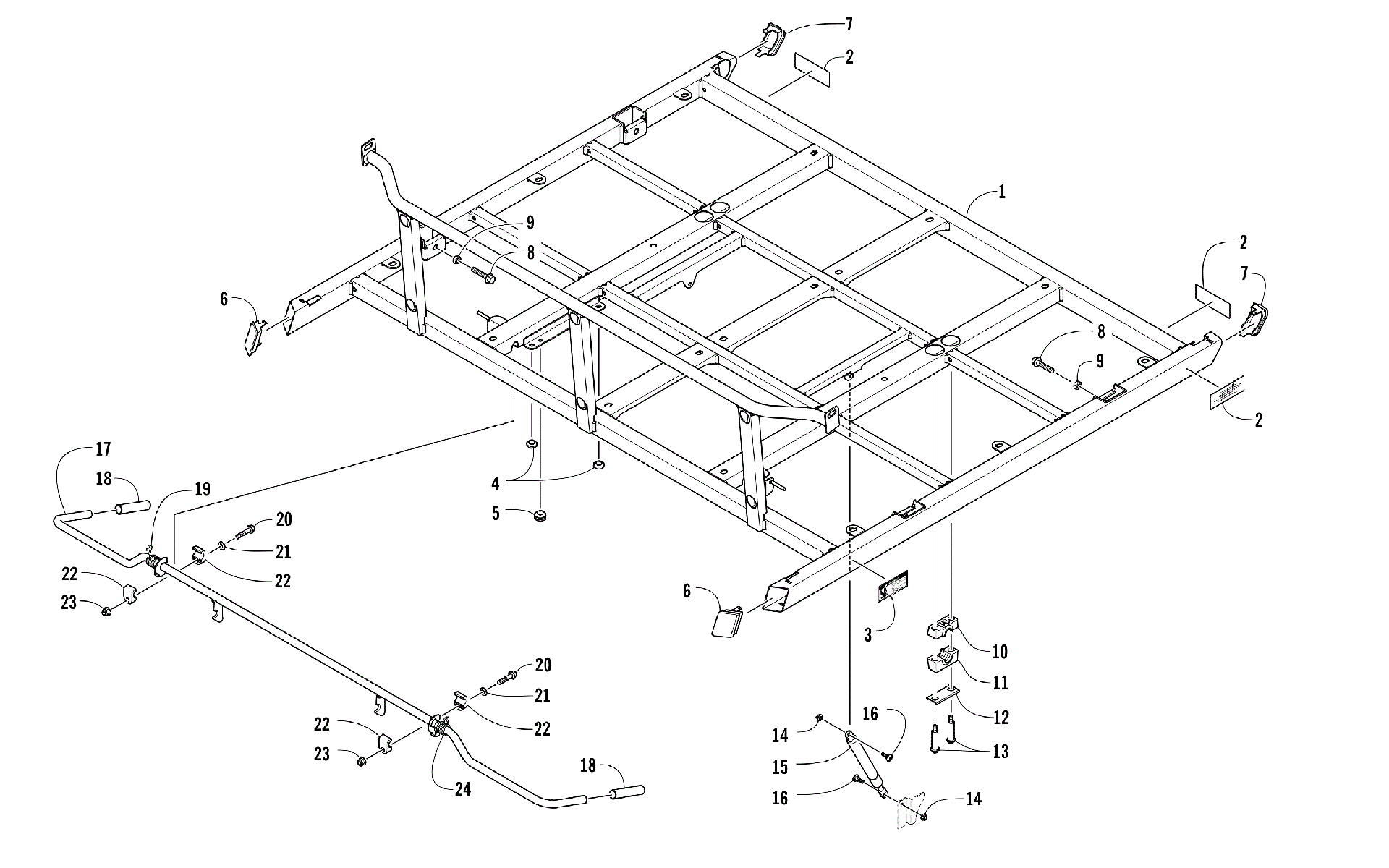

Схема tILT рама узел [300971] для 700 HDX XT CAMO (U2017R6T1PUSH)
Схема
Детали
![TILT рама узел [300971]](/upload/schemas/63454cafb90a02.75853456.gif)
Номер
Наименование детали
Цена
1
FRAME,FLATBED-PTD BLACK art. 2516-712
По запросу
2
Decal, Reflector - Red art. 2411-182
По запросу
3
Decal, Warning- Pinch Point(replaces 4411-883) art. 6411-496
По запросу
4
BUMPER,SEAT art. 0406-877
По запросу
5
Bumper art. 1423-057
По запросу
6
Endcap, Front - Left art. 2416-367
По запросу
6
Endcap, Front - Right art. 2416-366
По запросу
7
Endcap, Rear - Left art. 2416-365
По запросу
7
Endcap, Rear - Right art. 2416-364
По запросу
8
SCREW,HFH M10X1.25X50 FUL JIS C10.9 Z&Y art. 1423-012
По запросу
9
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
10
Втулка крепления рулевой колонки Arctic Cat art. 0405-139
от 725 ₽
11
Втулка рулевого вала Arctic Cat art. 0405-138
от 1 334 ₽
12
CAP, HOUSING-BLACK art. 0405-166
По запросу
13
Screw, Shoulder art. 0423-505
от 210 ₽
14
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
15
SUPPORT,LIFT art. 2506-194
По запросу
16
Болт Arctic Cat art. 0423-356
от 168 ₽
17
Rod, Latch - Tilt Frame art. 2516-724
По запросу
18
Grip, Latch art. 1406-736
По запросу
19
Spring, Latch art. 2416-404
По запросу
20
Screw, Cap art. 8408-845
от 1 415 ₽
21
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
22
Half, Clamp art. 1406-674
По запросу
23
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
24
Spring, Latch art. 2416-405
По запросу
