модель 2017 года
- Модель HDX 700
- Код модели 700 HDX XT CAMO (U2017R6T1PUSH)

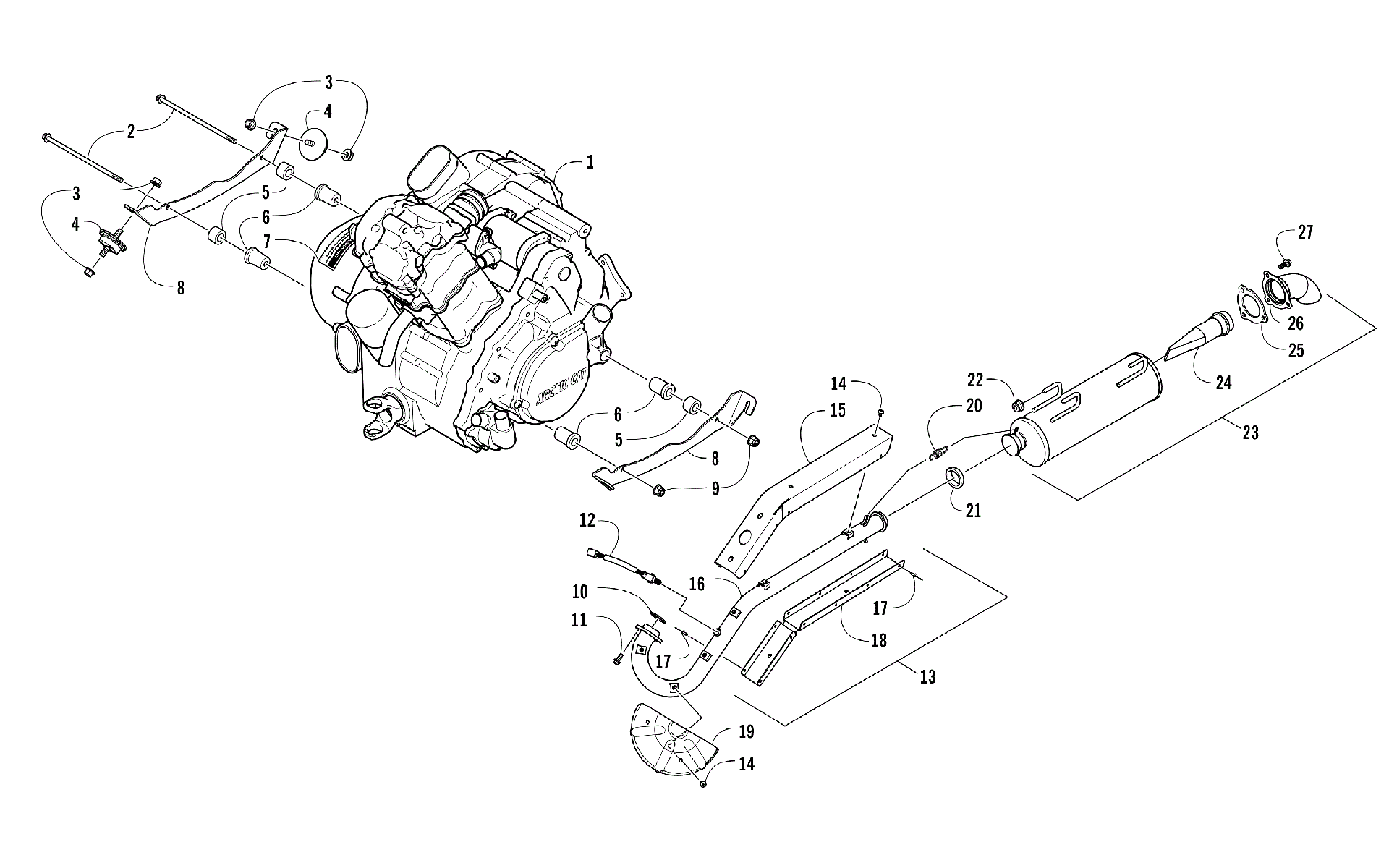

Схема двигателя AND EXHAUST [301537] для 700 HDX XT CAMO (U2017R6T1PUSH)
Схема
Детали
![Двигатель AND EXHAUST [301537]](/upload/schemas/634530f2c9caf0.17917583.gif)
Номер
Наименование детали
Цена
1
Engine, A700W art. 0800-221
По запросу
2
Болт Arctic Cat art. 1423-431
По запросу
3
Nut, Lock art. 8424-002
По запросу
4
Подушка двигателя Arctic Cat art. 0408-014
от 4 284 ₽
5
Втулка art. 1423-025
от 1 092 ₽
6
BUSHING,ENGINE MOUNT-SOLID art. 0801-268
По запросу
7
Decal, Warning art. 0411-426
По запросу
8
Bracket, Engine - Left art. 2516-769
По запросу
8
Bracket, Engine - Right art. 2516-768
По запросу
9
Nut, Lock art. 1423-335
По запросу
10
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Sensor, Oxygen art. 0430-135
от 5 395 ₽
13
Pipe, Exhaust - Assembly - Black (inc. four No. 14 and 15-18) art. 0512-827
По запросу
14
Screw, Machine art. 8477-610
По запросу
15
Shield, Pipe - Upper Rear art. 0412-693
По запросу
16
Case, Starter Motor Not Serviced Individually art. -N/A-
По запросу
17
Rivet art. 1623-130
По запросу
18
Shield, Pipe - Lower Front art. 0412-840
По запросу
19
Shield, Pipe - Forward art. 0512-547
По запросу
20
Пружина Arctic Cat art. 0612-668
от 683 ₽
21
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
22
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
23
Muffler - Assembly (inc. 24-27) art. 0512-844
По запросу
24
SPARK ARRESTER art. 0512-647
По запросу
25
GASKET,SPARK ARRESTER art. 0412-675
По запросу
26
Pipe, Tail - Black art. 0512-733
По запросу
27
Screw, Cap art. 8408-616
По запросу
