модель 2017 года
- Модель HDX 700
- Код модели 700 HDX XT CAMO (U2017R6T1PUSH)

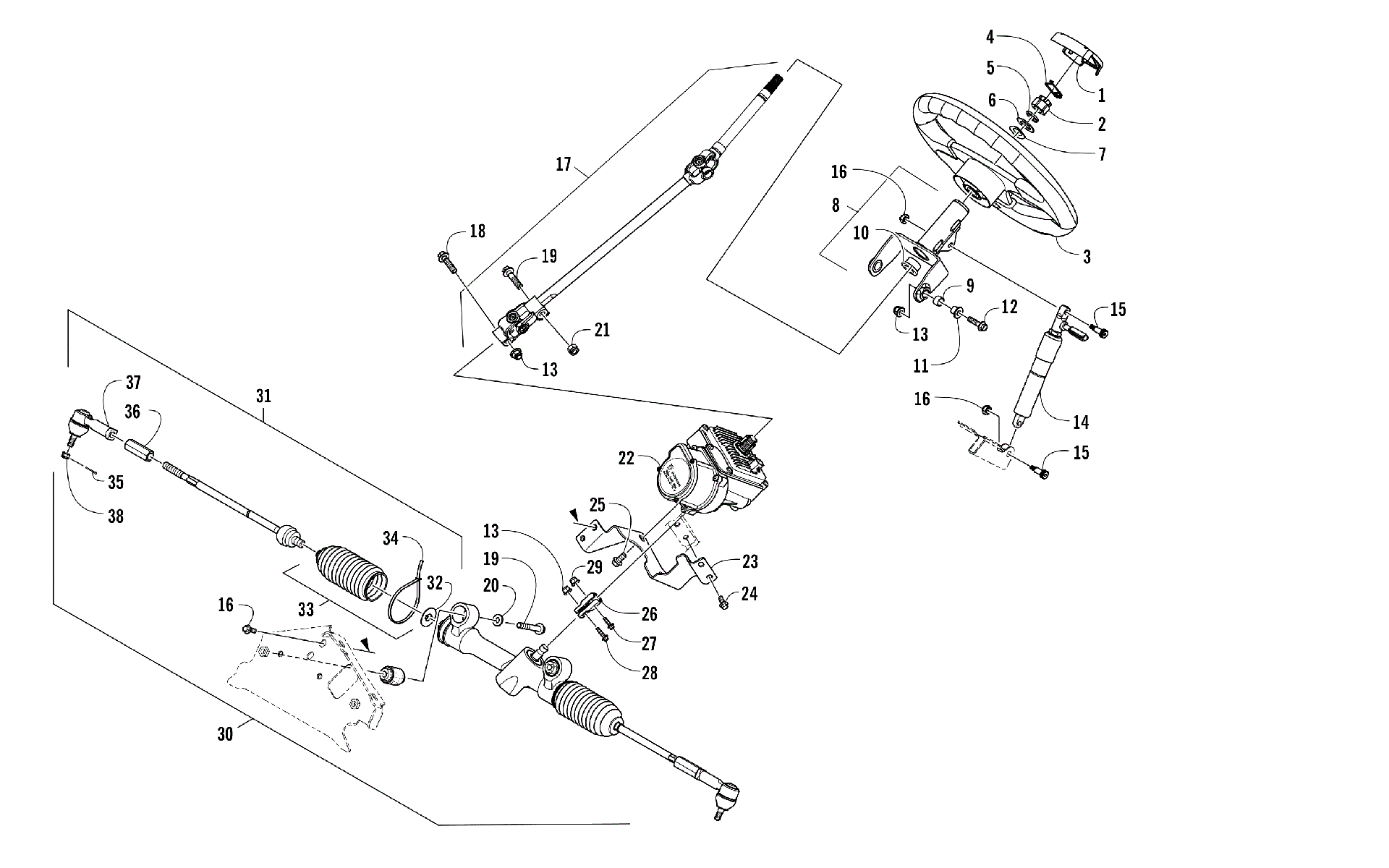

Схема рулевого управления ASSEMBLY [301773] для 700 HDX XT CAMO (U2017R6T1PUSH)
Схема
Детали
![Рулевое управление ASSEMBLY [301773]](/upload/schemas/6345498ea8dc02.02416428.gif)
Номер
Наименование детали
Цена
1
Cap, Steering Wheel art. 4406-739
По запросу
2
Nut art. 0423-884
По запросу
3
Wheel, Steering art. 0405-398
По запросу
4
Clip, Retaining art. 1423-045
По запросу
5
Ring, Retaining art. 1423-110
По запросу
6
Washer art. 0828-071
По запросу
7
WASHER(28X19X1) art. 0423-558
По запросу
8
TILT STEERING-SUB ASSY (inc. 9-10) art. 0505-891
По запросу
9
Bushing art. 0405-405
По запросу
10
Bushing art. 0405-473
По запросу
11
Втулка крепежная Arctic Cat art. 0423-669
По запросу
12
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
13
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
14
SPRING,GAS-TILT ASSY(replaces 0405-468) art. 0405-629
По запросу
15
SCREW, SHOULDER-HSH M6-1.0X8X16-RIE art. 1423-250
По запросу
16
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
17
SHAFT,INTERMEDIATE STEERING (PS) art. 0405-534
По запросу
18
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
19
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
20
Washer art. 0623-728
По запросу
21
Nut, Lock art. 8422-002
от 882 ₽
22
Assembly, Electronic Power Steering art. 0505-963
По запросу
23
Bracket art. 7506-120
По запросу
24
Болт Arctic Cat art. 8409-020
от 110 ₽
25
Болт Arctic Cat art. 8408-816
от 110 ₽
26
Coupler, Steering art. 0405-440
По запросу
27
SCREW,CAP-HFH M6X1.0X35 CL10.9 SILV art. 1423-076
По запросу
28
SCREW,CAP-HFH M8X1.25X30 CL10.9 BLK art. 1423-053
По запросу
29
Nut, Lock art. 8427-603
По запросу
30
STEERING,RACK & PINION ASSY (HDX 2017) (inc. 31-37) art. 3307-724
По запросу
31
Рулевая тяга с наконечниками Arctic Cat art. 0505-719
По запросу
32
Шайба Arctic Cat art. 0405-428
По запросу
33
Kit, Tie Rod Boot (inc. 34-35) art. 0505-745
от 1 520 ₽
34
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
35
Pin, Cotter art. 0623-175
По запросу
36
Регулировочная гайка рулевой тяги Arctic Cat art. 0505-744
По запросу
37
Рулевой наконечник art. 0505-743
от 4 389 ₽
38
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
