модель 2017 года
- Модель HDX 700
- Код модели 700 HDX XT CAMO (U2017R6T1PUSH)

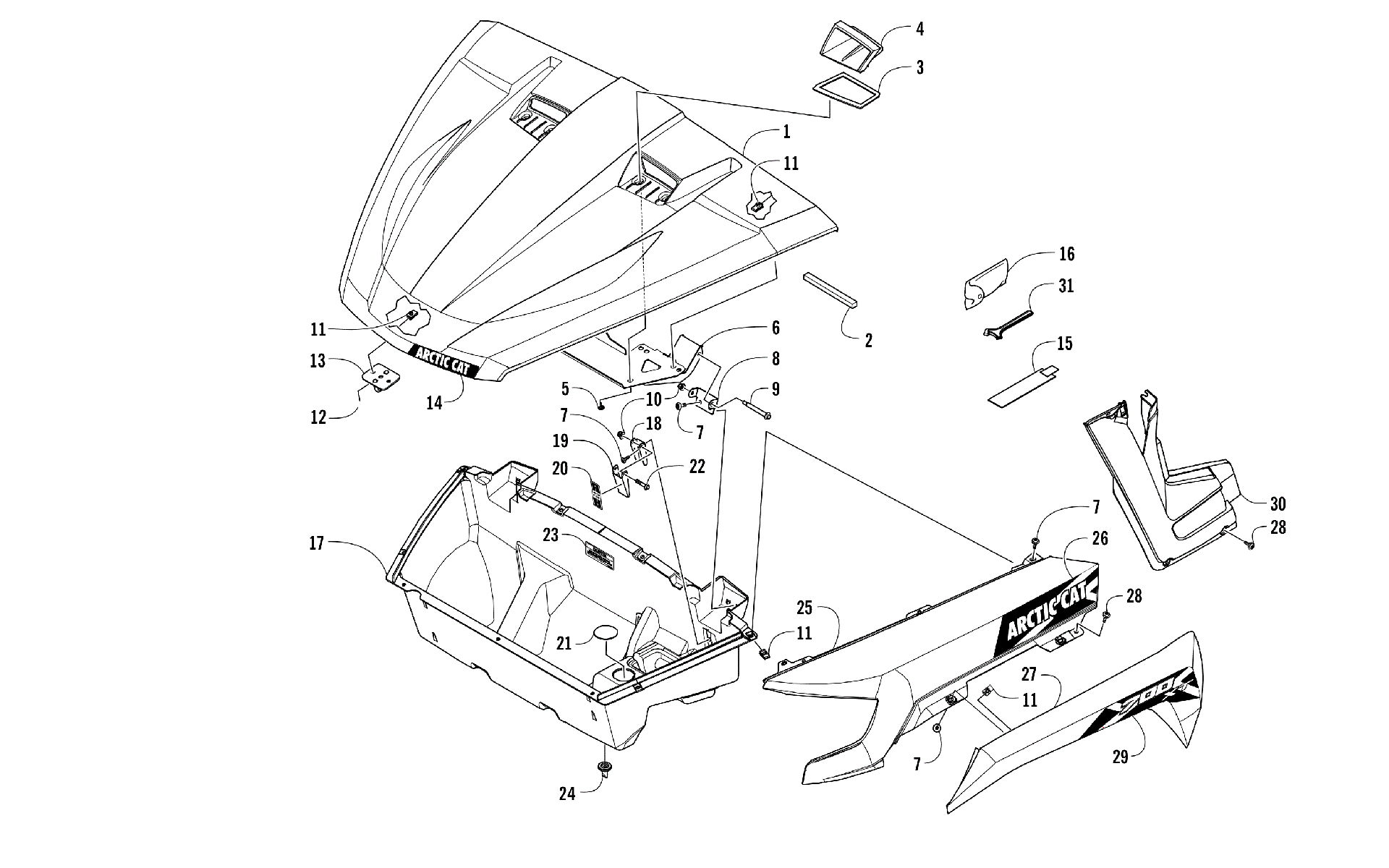

Схема hOOD / передний STORAGE и SIDE панель узел [301766] для 700 HDX XT CAMO (U2017R6T1PUSH)
Схема
Детали
![HOOD / передний STORAGE и SIDE панель узел [301766]](/upload/schemas/63453a4f550559.92366057.gif)
Номер
Наименование детали
Цена
1
Hood Assembly - Camo art. 5506-972
По запросу
2
Seal, Hood art. 4406-886
По запросу
3
Seal, Scoop - Right art. 5406-014
По запросу
3
Seal, Scoop - Left art. 5406-015
По запросу
4
Scoop, Hood - Right art. 4406-620
По запросу
4
Scoop, Hood - Left art. 4406-621
По запросу
5
Винт Arctic Cat art. 2623-164
от 368 ₽
6
Hinge, Hood art. 7506-173
По запросу
7
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
8
Bracket, Hinge Pivot art. 4406-828
По запросу
9
SCREW,SHOULDER M6 X 1.0(8D X 60L) art. 1423-289
По запросу
10
Nut, Lock art. 8427-603
По запросу
11
Клипса Arctic Cat art. 0423-577
от 168 ₽
12
Винт Arctic Cat art. 8477-616
от 110 ₽
13
Hook, Hood Latch art. 5506-906
По запросу
14
Decal, "Arctic Cat" art. 4411-570
По запросу
15
RETAINER, DRIVE BELT-VELCRO art. 0707-582
По запросу
16
Kit, Tool art. 2516-863
По запросу
17
Box, Storage - Front art. 4406-615
По запросу
18
Bracket, Lock Lever(replaces 4406-696) art. 8506-839
По запросу
19
Lock, Lever - Hood(replaces 4406-829) art. 8506-840
По запросу
20
Decal, Hood Prop art. 4411-970
По запросу
21
Заглушка основания сиденья Arctic Cat art. 0623-600
от 473 ₽
22
SCREW,SHOULDER M6 X 1.0(8D X 35L) art. 1423-288
По запросу
23
Decal, Caution - Load Capacity (25 lb) art. 4411-553
По запросу
24
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
25
Fender, Inner Front - Left - Black art. 5506-937
По запросу
25
Fender, Inner Front - Right - Black art. 5506-936
По запросу
26
Decal, Inner Front - Side - Left - Camo art. 5411-697
По запросу
26
Decal, Inner Front- Side - Right - Camo art. 5411-696
По запросу
27
Fender, Outer Front - Right - Camo art. 4406-810
По запросу
27
Fender, Outer Front - Left - Camo art. 4406-811
По запросу
28
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
29
Decal, Lower Front - Right - Camo art. 5411-698
По запросу
29
Decal, Lower Front - Left - Camo art. 5411-699
По запросу
30
Panel, Side - Right art. 4406-610
По запросу
30
Panel, Side - Left art. 4406-611
По запросу
31
66-mm Spanner Wrench Arctic Cat art. 0441-587
от 1 701 ₽
