модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)

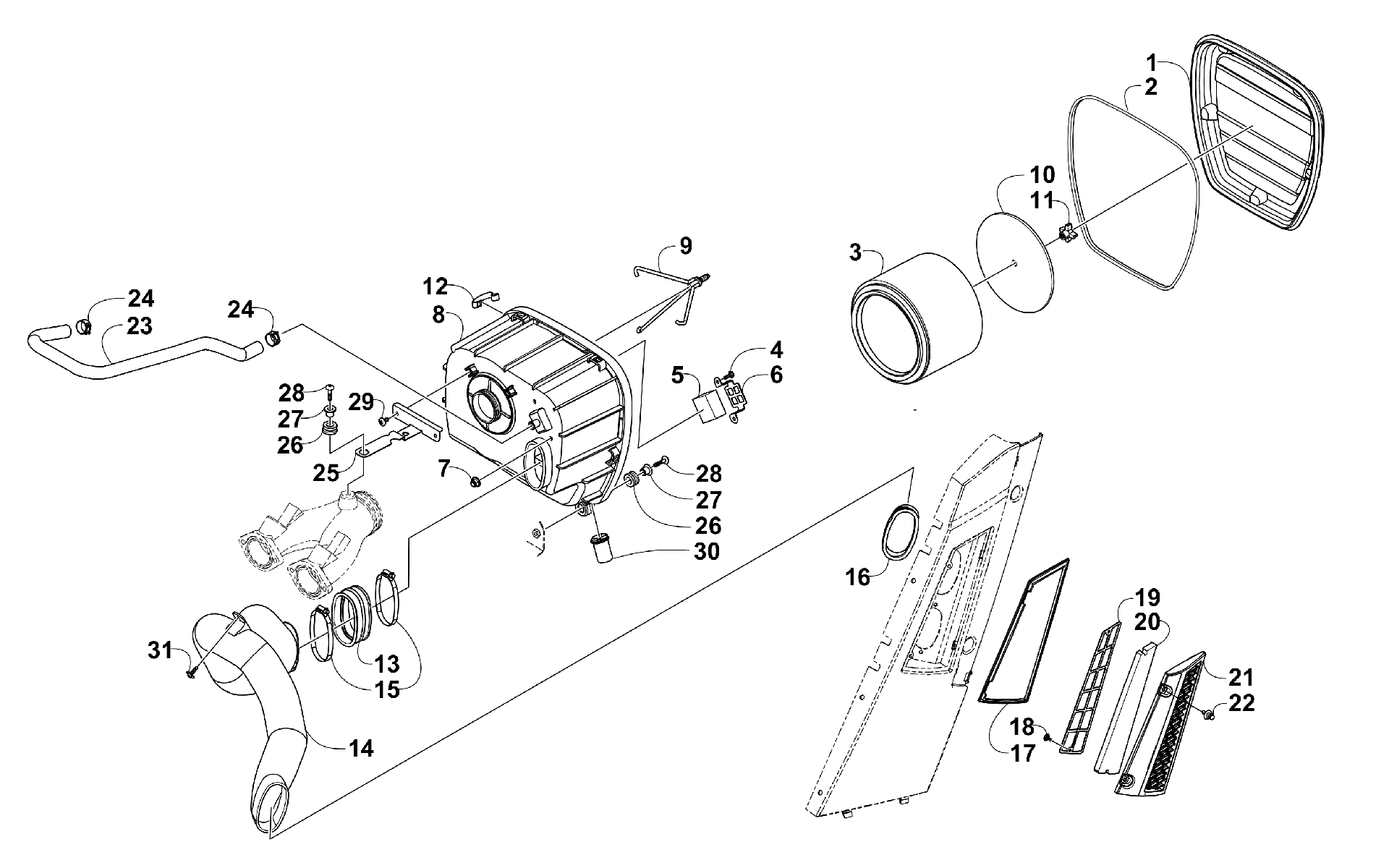

Схема воздушный впуск ASSEMBLY [300019] для WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)
Схема
Детали
![Воздушный впуск ASSEMBLY [300019]](/upload/schemas/63452710275a20.29665161.gif)
Номер
Наименование детали
Цена
1
LID,AIR CLEANER art. 0470-994
По запросу
2
GASKET,AIR CLEANER art. 0470-995
По запросу
3
FILTER,AIR CLEANER art. 0470-996
По запросу
4
Screw, Machine art. 8477-516
По запросу
5
FILTER,CRANK VENT art. 1470-002
По запросу
6
RETAINER,CRANK VENT FILTER art. 1470-003
По запросу
7
Nut, Lock art. 8427-502
По запросу
8
AIR BOX WELDMENT art. 0570-373
По запросу
9
RETAINER,AIR FILTER art. 1470-007
По запросу
10
SUPPORT, AIR FILTER art. 0470-981
По запросу
11
KNOB, 1.75 OD 5/16-18 X .62 BLK PLASTIC art. 1423-251
По запросу
12
Защелка корпуса воздушного фильтра Arctic Cat art. 0423-455
от 473 ₽
Аналог
Защелка корпуса воздушного фильтра Arctic Cat б.у
art. 0423-455_б.у
210 ₽
Требуется 5 шт.
Подписаться
13
BOOT,AIR CLEANER-OUTLET art. 0470-999
По запросу
14
Duct, Air cleaner art. 0470-986
По запросу
15
Хомут пыльника Arctic Cat art. 0423-057
По запросу
16
SEAL, INTAKE DUCT art. 1470-056
По запросу
17
SEAL, INTAKE VENT art. 1470-057
По запросу
18
Винт Arctic Cat art. 2623-164
от 368 ₽
19
RETAINER,AIR INTAKE FILTER art. 1470-031
По запросу
20
FILTER, AIR INTAKE art. 1470-032
По запросу
21
FASCIA,SIDE VENT art. 4406-265
По запросу
22
Клипса Arctic Cat art. 0623-362
от 90 ₽
23
HOSE, CRANK VENT art. 0470-982
По запросу
24
CLAMP,HOSE-SPRING(.685"ID X.38") art. 0423-045
По запросу
25
MOUNT,AIR CLEANER-UPPER art. 0470-983
По запросу
26
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
27
Втулка крепежная Arctic Cat art. 0423-669
По запросу
28
Screw, Machine art. 8476-625
от 160 ₽
29
Screw, Cap art. 8468-613
По запросу
30
PLUG, AIR CLEANER DRAIN art. 0470-947
По запросу
31
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
