модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)

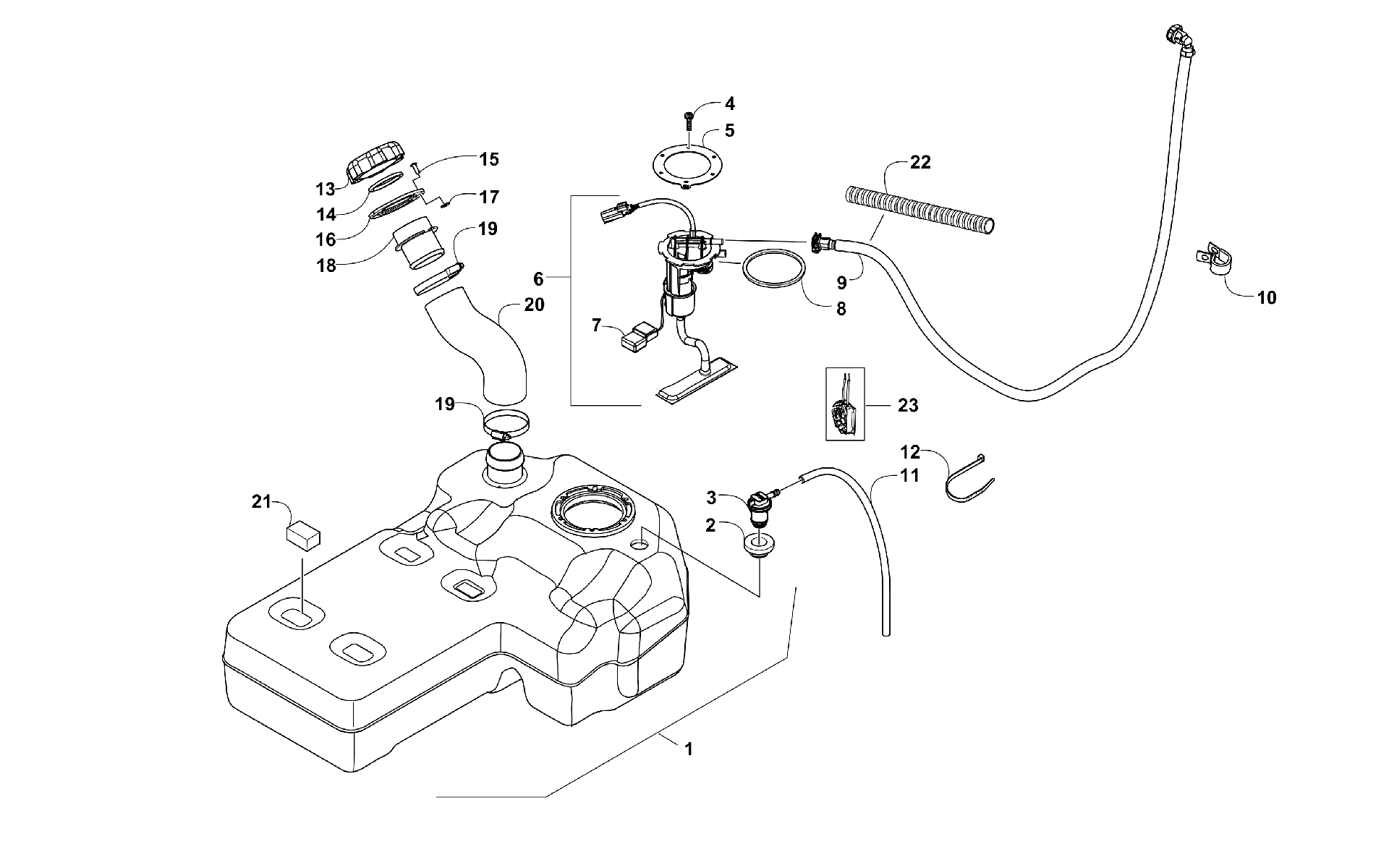

Схема топливный бака ASSEMBLY [301056] для WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)
Схема
Детали
![топливный бак ASSEMBLY [301056]](/upload/schemas/634538dd76a977.50804862.gif)
Номер
Наименование детали
Цена
1
Tank, Gas art. 0570-374
По запросу
2
Grommet art. 1670-822
По запросу
3
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
6
PUMP,FUEL-ASSEMBLY (inc. 7) art. 0570-402
По запросу
7
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
8
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
9
LINE,FUEL art. 0570-444
По запросу
10
Clamp, Routing art. 1623-675
По запросу
11
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
12
Зажим Arctic Cat art. 0123-788
По запросу
12
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
13
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
14
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
15
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
16
RING,MTG-FILLERNECK art. 0670-304
По запросу
17
Washer art. 0123-802
от 110 ₽
18
NECK,FILL-REMOTE art. 0470-970
По запросу
19
CLAMP,HOSE- (262) 1.75/2..625 art. 0624-390
По запросу
20
HOSE,FILLER art. 0410-283
По запросу
21
Foam, Tank art. 1470-049
По запросу
22
Conduit, Flexible - 5 ft art. 0619-776
По запросу
23
Fuel Level Sensor Kit art. 1770-170
По запросу
