модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)

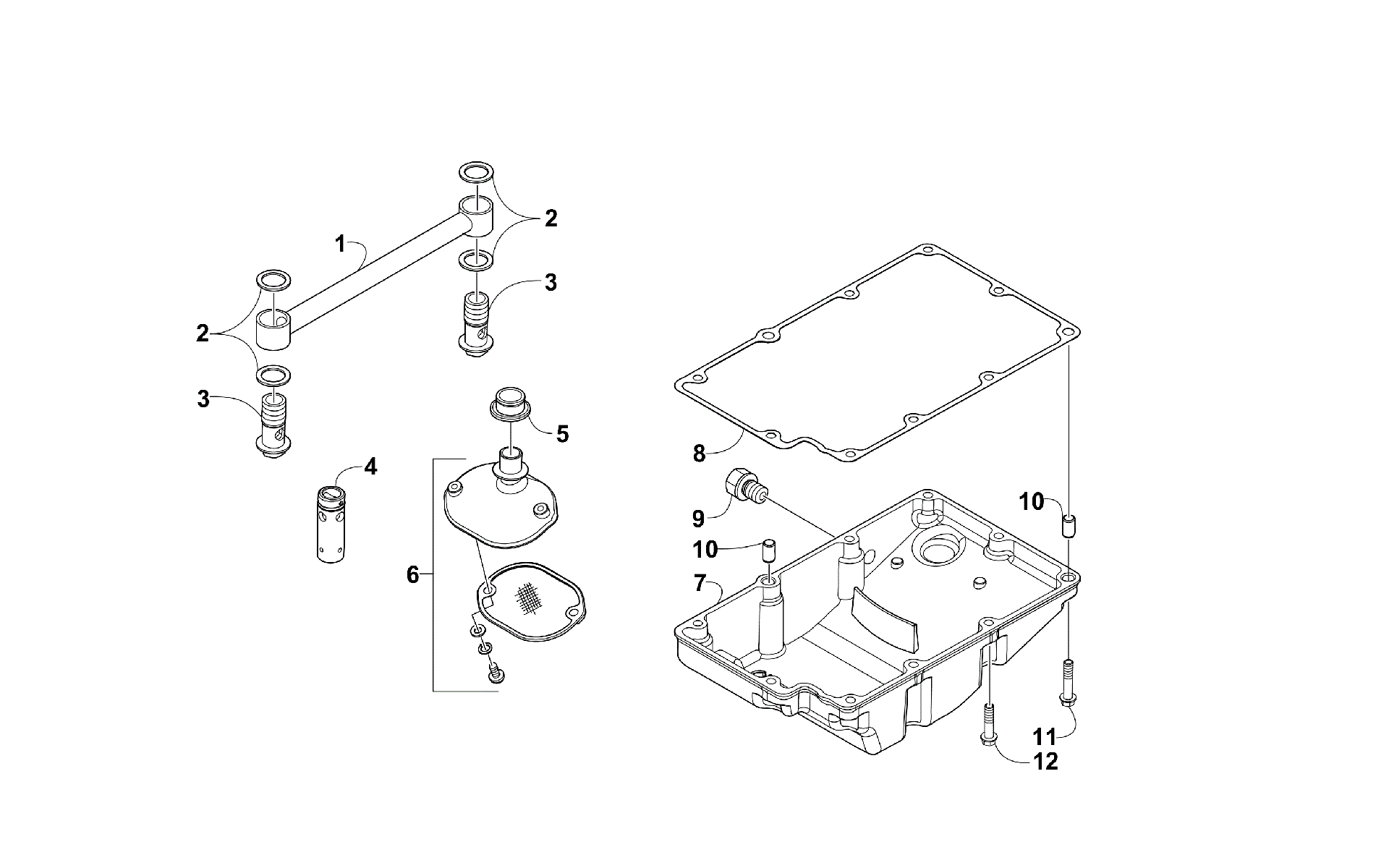

Схема масляный поддон и STRAINER узел [300035] для WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)
Схема
Детали
![масляный поддон и STRAINER узел [300035]](/upload/schemas/63453d8ece0192.20554672.gif)
Номер
Наименование детали
Цена
1
PIPE COMP OIL art. 3306-917
По запросу
2
SEALING WASHER OIL PIPE art. 3306-922
По запросу
3
BOLT B OIL PASS art. 3306-921
По запросу
4
OIL RELIEF VALVE ASSY art. 3306-916
По запросу
5
SEAL STRAINER art. 3306-919
По запросу
6
STRAINER COMP FUEL art. 3306-918
По запросу
7
OIL SUMP art. 3306-974
По запросу
8
GASKET R CRANK CASE art. 3306-973
По запросу
9
BOLT ASSY DRAIN PLUG art. 3306-925
По запросу
10
PIN DOWEL 8*14 art. 3303-341
По запросу
11
BOLT FLANGE SH 6X32 art. 3305-945
По запросу
12
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
