модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)

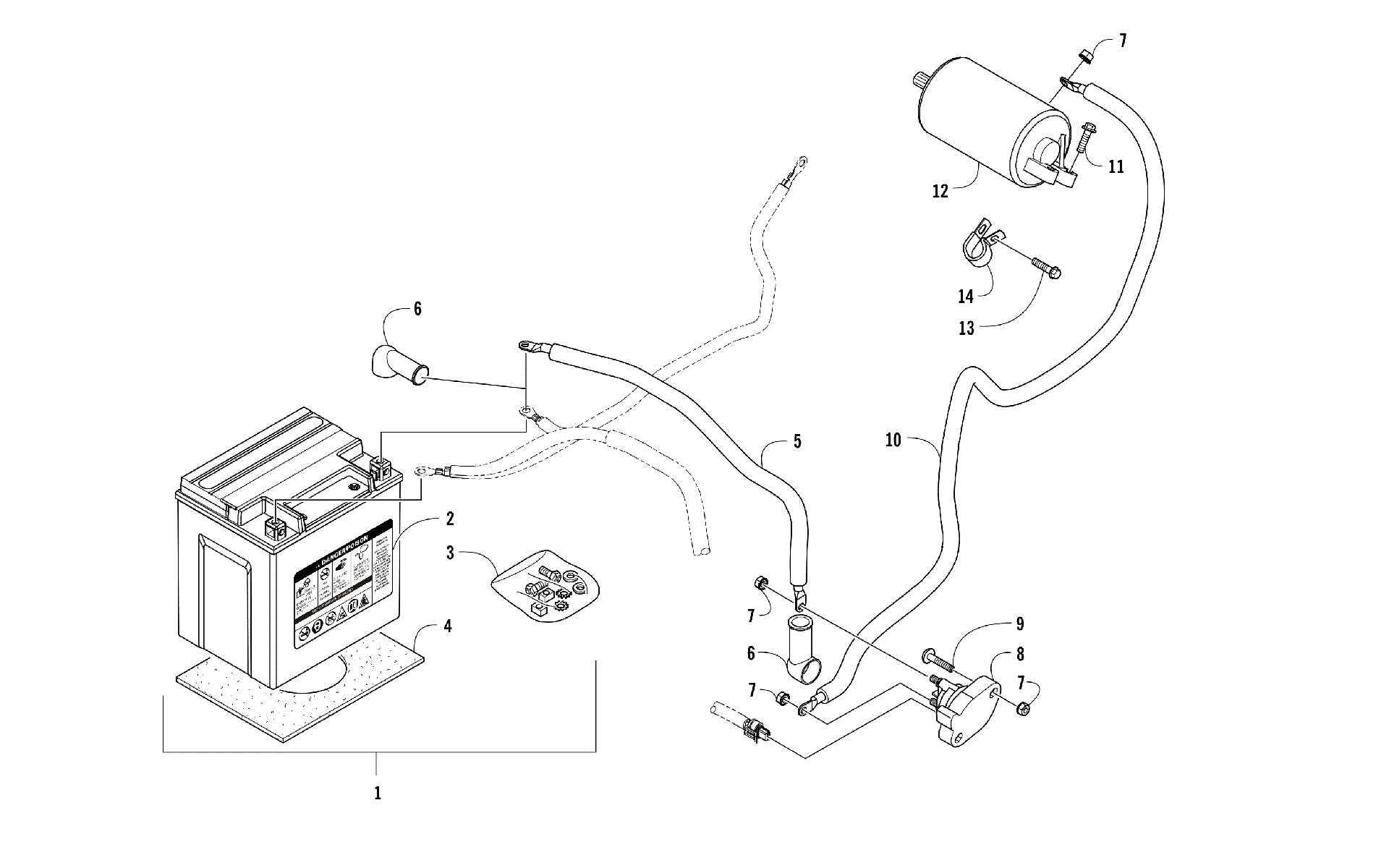

Схема аккумулятора AND STARTER MOTOR ASSEMBLY [301661] для WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)
Схема
Детали
![Аккумулятор AND STARTER MOTOR ASSEMBLY [301661]](/upload/schemas/634527fd790a18.38124158.gif)
Номер
Наименование детали
Цена
1
Battery (inc. 2-3) art. 0445-115
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Kit, Hardware art. 0445-082
По запросу
4
Pad, Battery art. 0417-022
По запросу
5
CABLE,BATTERY-SOLENOID-20" RED #6 art. 0445-109
По запросу
6
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 2 шт.
7
Nut art. 0623-038
от 110 ₽
8
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
9
Screw, Machine art. 8476-625
от 160 ₽
10
CABLE,SOLENOID-STARTER-38" RED #6 art. 0445-108
По запросу
11
BOLT FLANGE SHF 6*22 art. 3304-002
По запросу
12
MOTOR UNIT STARTER art. 3307-029
По запросу
13
Винт Arctic Cat art. 0423-538
от 110 ₽
14
Clamp, Routing art. 1623-675
По запросу
