модель 2017 года
- Модель Wildcat Trail
- Код модели WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)

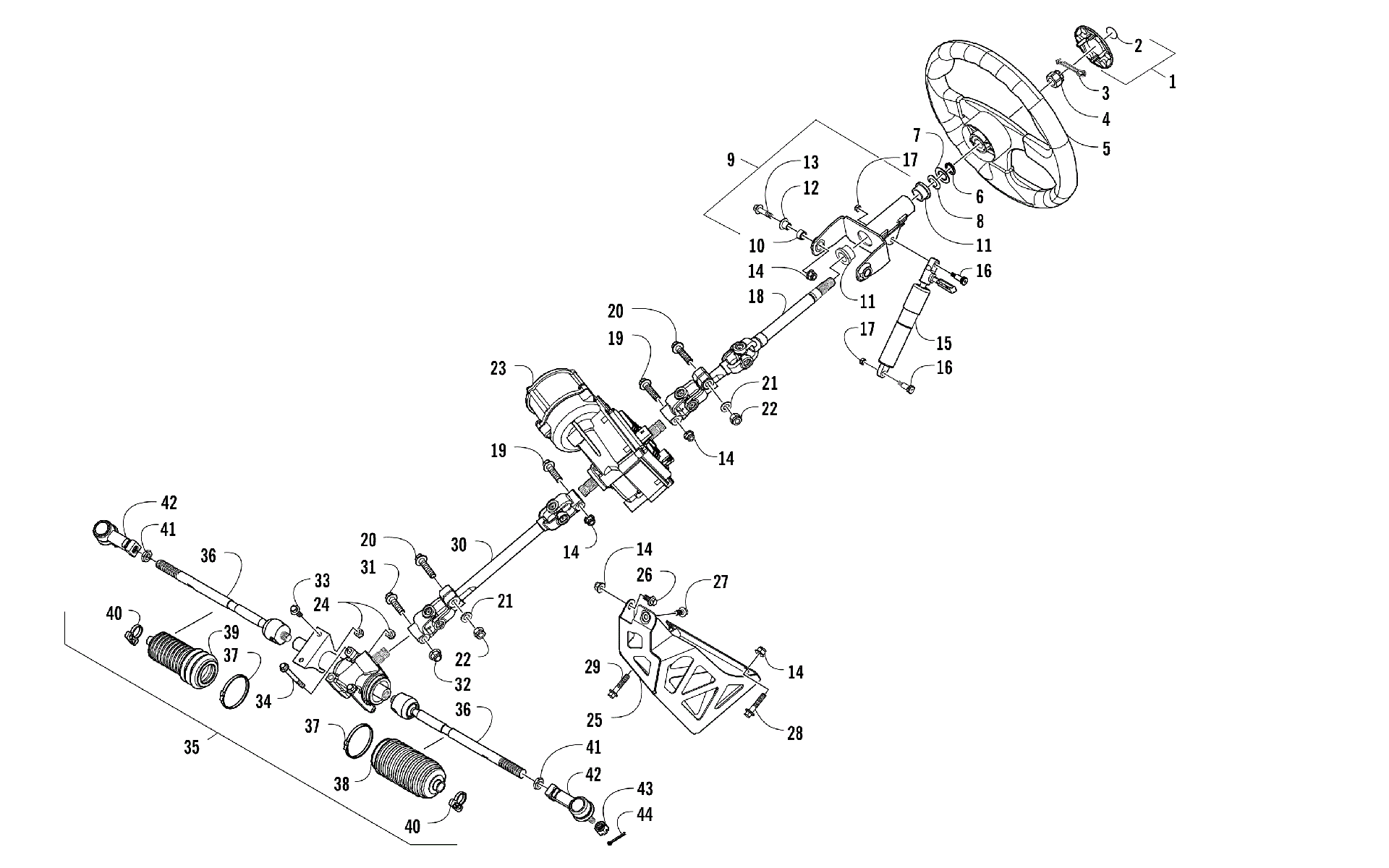

Схема рулевого управления ASSEMBLY [301815] для WILDCAT TRAIL XT EPS RED (U2017WCT2PUSE)
Схема
Детали
![Рулевое управление ASSEMBLY [301815]](/upload/schemas/634546f1310690.42544960.gif)
Номер
Наименование детали
Цена
1
Cap, Steering Wheel (inc. 2) art. 0505-690
По запросу
2
DECAL,STEERING WHEEL art. 1411-798
По запросу
3
Clip, Retaining art. 1423-045
По запросу
4
Nut art. 0423-884
По запросу
5
Wheel, Steering art. 0405-398
По запросу
6
Ring, Retaining art. 1423-110
По запросу
7
WASHER(28X19X1) art. 0423-558
По запросу
8
Washer art. 0828-071
По запросу
9
TILT STEERING-SUB ASSY (inc. 10-11) art. 0505-891
По запросу
10
Bushing art. 0405-405
По запросу
11
Bushing art. 0405-473
По запросу
12
Втулка крепежная Arctic Cat art. 0423-669
По запросу
13
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
14
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
15
SPRING,GAS-TILT ASSY(replaces 0405-468) art. 0405-629
По запросу
16
SCREW, SHOULDER-HSH M6-1.0X8X16-RIE art. 1423-250
По запросу
17
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
18
SHAFT,INTERMEDIATE STEERING UPPER art. 0405-523
По запросу
19
Screw, Cap art. 8408-845
от 1 415 ₽
20
Screw, Cap art. 8409-045
По запросу
21
Washer art. 8450-157
По запросу
22
Nut, Lock art. 8422-002
от 882 ₽
23
EPS ASSY-G5CR (WC TRL/SPRT) art. 0505-965
По запросу
24
Nut, Lock art. 8422-802
По запросу
25
BRKT,POWER STEERING MOUNT-PTD-BLK art. 0405-530
По запросу
26
Болт Arctic Cat art. 8408-816
от 110 ₽
27
Screw, Cap art. 8408-818
По запросу
28
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
29
Болт Arctic Cat art. 8409-020
от 110 ₽
30
SHAFT,INTERMEDIATE STEERING LOWER art. 0405-524
По запросу
31
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
32
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
33
Болт Arctic Cat art. 8408-820
от 110 ₽
34
Screw, Cap art. 8408-886
По запросу
35
RACK AND PINION ASSY (inc. 36-42) art. 0505-819
По запросу
36
TIE ROD END,INNER art. 0405-485
По запросу
37
Clamp art. 0405-505
По запросу
38
Bellow, Driver Side art. 0405-487
По запросу
39
Bellow, Passenger Side art. 0405-488
По запросу
40
Clamp art. 0405-504
По запросу
41
Nut, Outer Jam art. 1423-226
По запросу
42
Tie Rod End - Outer art. 0405-486
По запросу
43
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
44
Pin, Cotter art. 0623-175
По запросу
