модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)

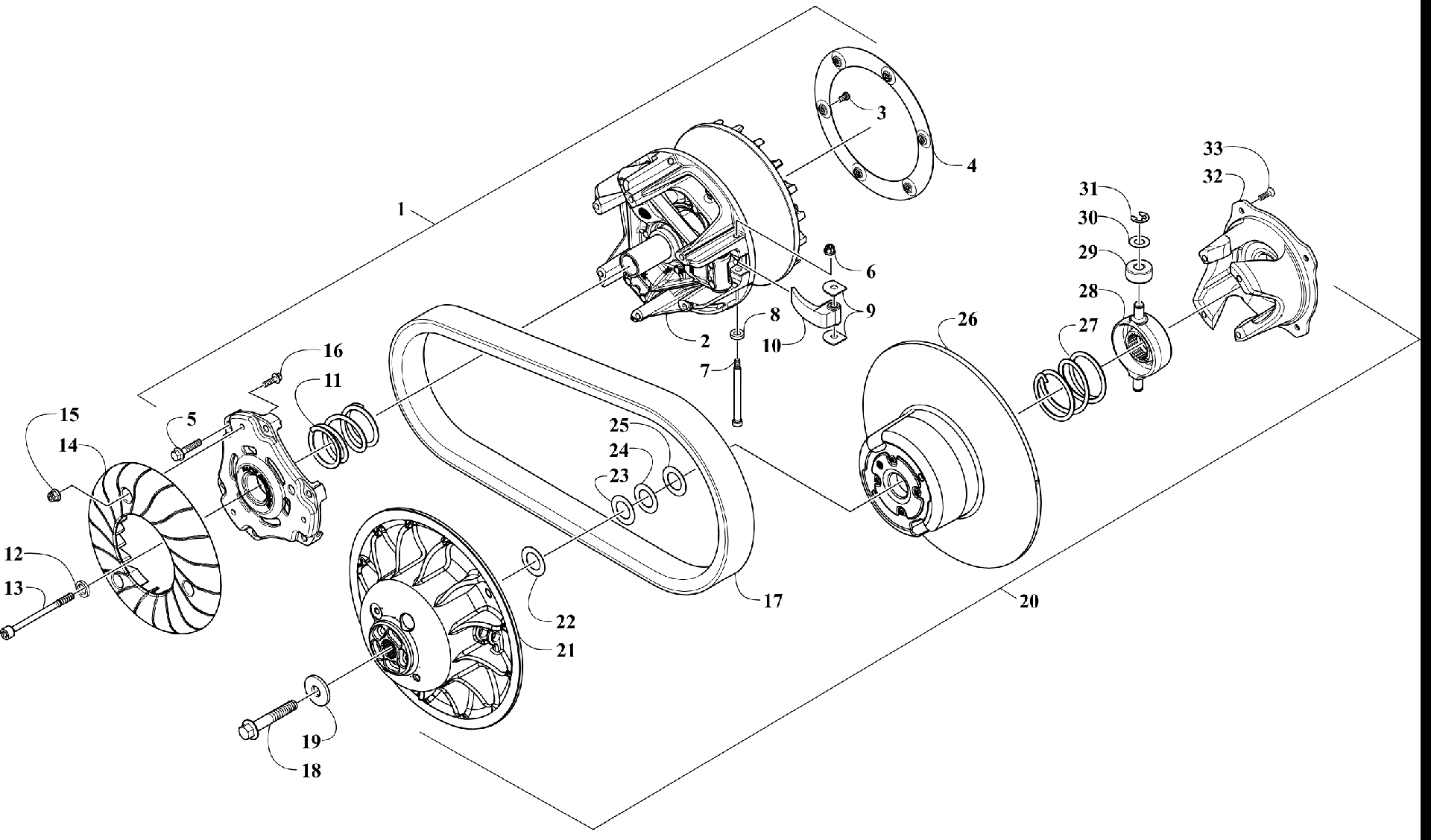

Схема сцепления ASSEMBLIES [303657] для WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)
Схема
Детали
![Сцепление ASSEMBLIES [303657]](/upload/schemas/6345709e6add58.45496141.gif)
Номер
Наименование детали
Цена
1
CLUTCH,DRIVE-HDI 33MM-DX6-55/100-191 (inc. 2-11)(replaces 0823-669) art. 0823-690
По запросу
2
Clutch, Drive - Uncalibrated (inc. 3-9) art. 0823-691
По запросу
3
Болт Arctic Cat art. 0623-914
По запросу
4
PLATE,WINDAGE art. 0823-636
По запросу
5
Screw, Shoulder art. 0823-604
По запросу
6
Nut, Lock Hex art. 0823-399
По запросу
7
Screw, Shoulder art. 0823-396
По запросу
8
Washer art. 2623-091
По запросу
9
Washer, Thrust art. 0646-880
По запросу
10
FLYWEIGHT,DX6-55G art. 0823-666
По запросу
11
SPRING,COMPRESSION 2.00 OD 100/191 art. 0823-667
По запросу
12
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
13
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
14
FAN, DRIVE CLUTCH art. 0646-448
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Болт Arctic Cat art. 8408-620
от 190 ₽
17
BELT, DRIVE art. 0823-529
По запросу
18
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
19
Шайба 11.6ID X 31.55OD X 3.6 Arctic Cat art. 2623-120
По запросу
20
ASSEMBLY,CLUTCH DRIVEN 10.75" (inc. 21-33) art. 0823-662
По запросу
21
Sheave, Stationary art. 0748-040
По запросу
22
Washer, Shim (.030 in.) art. 0648-849
По запросу
23
Шайба 23.114 ID X 38.1 OD X 2.29 Arctic Cat art. 0648-850
По запросу
24
Washer, Shim (.015 in.) art. 0648-852
По запросу
25
Washer, Shim (.060 in.) art. 0648-912
По запросу
26
Шкив ведомого вариатора Arctic Cat art. 0748-776
от 20 790 ₽
27
Spring, Driven Clutch art. 0823-693
По запросу
28
Спайдер ведомого вариатора Arctic Cat art. 0648-841
По запросу
29
Roller, Clutch art. 0648-842
от 3 433 ₽
Аналог
3 433 ₽
Требуется 2 шт.
30
Шайба Arctic Cat art. 0648-700
По запросу
31
Шайба стопорная Arctic Cat art. 0648-701
По запросу
32
CAM,ASSY-BOSS-273-C 40-50F BA 80-58F art. 0823-664
По запросу
33
Screw, Machine art. 0648-875
По запросу
