модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)

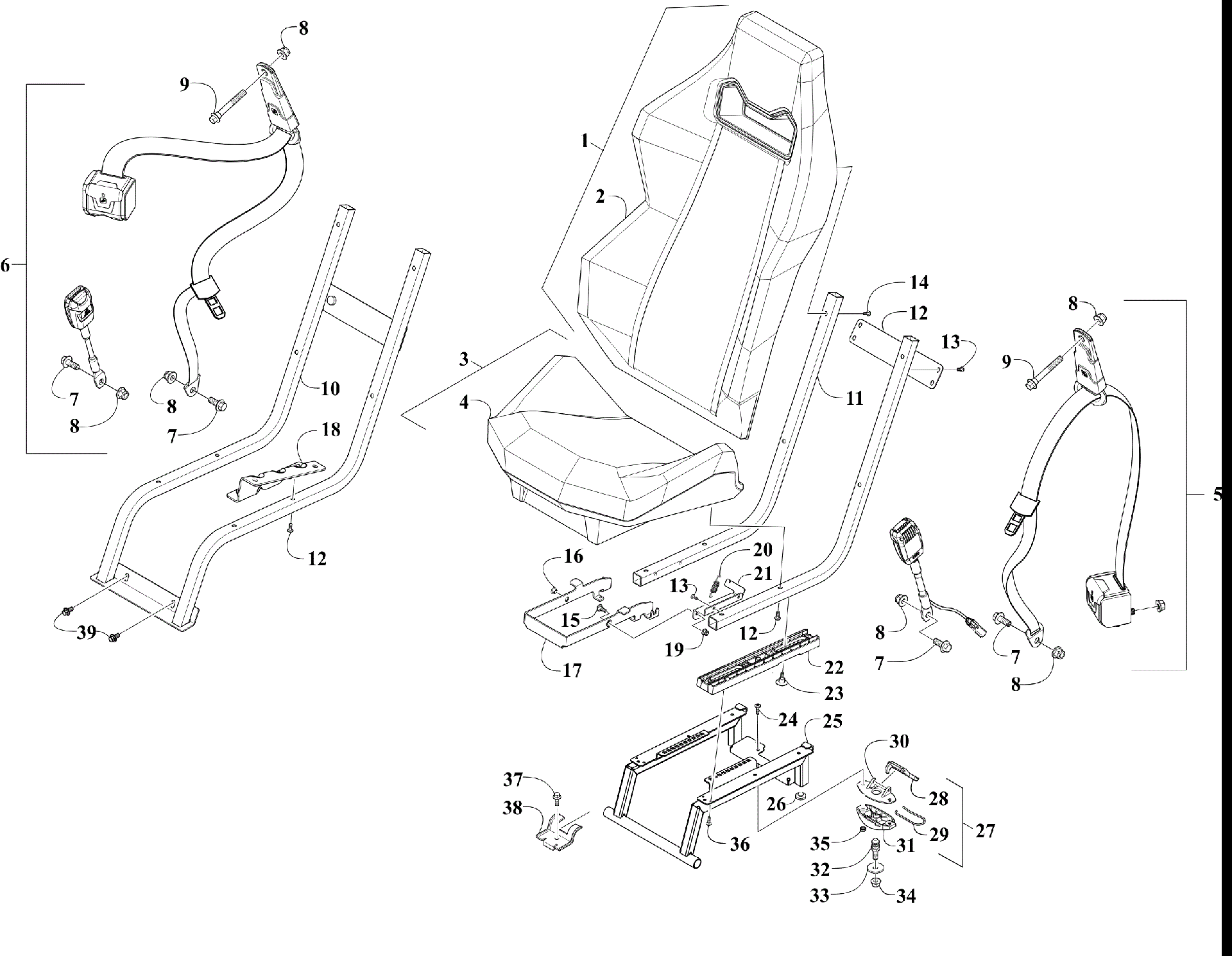

Схема сиденье и сиденье BELT узел [303583] для WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)
Схема
Детали
![сиденье и сиденье BELT узел [303583]](/upload/schemas/63458964173200.71244347.gif)
Номер
Наименование детали
Цена
1
Back, Seat (Inc. 2) art. 9506-642
По запросу
2
Cover, Seat Back art. 9506-668
По запросу
3
Base, Seat (inc. 4) art. 9506-085
По запросу
4
Cover, Seat Base art. 9506-435
По запросу
5
Belt, Seat - Wired - Driver Side art. 7506-390
По запросу
6
Belt, Seat art. 7506-700
По запросу
7
Screw, Cap art. 1423-182
По запросу
8
Nut, Lock art. 1423-184
По запросу
9
BOLT,SHOULDER-M12X1.75X90 ZINC art. 1423-449
По запросу
10
FRAME,SEAT-PASSENGER-PTD BLK art. 9506-375
По запросу
11
TUBE,DRIVER-SEAT-MOUNT-PTD BLK art. 9506-418
По запросу
12
BRKT,FRAME-SEAT-DRIVER-PTD BLK art. 9506-430
По запросу
13
Винт Arctic Cat art. 8468-616
от 116 ₽
14
Screw, Machine art. 8468-617
По запросу
15
Болт Arctic Cat art. 0423-355
По запросу
16
Bushing art. 1423-517
По запросу
17
HANDLE,ADJUST-ASSY (inc. 16) art. 9506-417
По запросу
18
BRKT,SEAT-PASSENGER-LH art. 7406-353
По запросу
18
BRKT,SEAT-PASSENGER-RH art. 7406-352
По запросу
19
Nut art. 8427-605
По запросу
20
Пружина глушителя Arctic Cat art. 1612-178
от 578 ₽
Аналог
Пружина выхлопной системы Arctic Cat (10 шт) ( 1612-178 )
art. 02-105-02
1 571 ₽
Требуется 2 шт.
21
BRKT,SEAT-DRIVER-RH art. 7406-354
По запросу
21
BRKT,SEAT-DRIVER-LH art. 7406-355
По запросу
22
BASE,SEAT ADJUSTMENT art. 7406-361
По запросу
23
Screw, Shoulder art. 1423-518
По запросу
24
Screw, Machine art. 8468-620
По запросу
25
FRAME,SEAT-DRIVER-PTD BLK art. 9506-378
По запросу
26
BUMPER,SEAT art. 0406-877
По запросу
27
Latch, Seat - Assembly (inc. 28-31) art. 2706-164
По запросу
28
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
29
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
30
COVER,LATCH-SEAT art. 1673-635
По запросу
31
BACK,LATCH-SEAT art. 1673-634
По запросу
32
Stud, Latch - Seat art. 1423-254
По запросу
33
Шайба Arctic Cat art. 0423-073
от 221 ₽
34
Nut, Lock art. 8424-002
По запросу
35
Nut art. 0623-038
от 110 ₽
36
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 4 шт.
37
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
38
BRKT,SEAT MOUNTING-PTD BLK art. 5506-078
По запросу
39
Болт Arctic Cat art. 8408-816
от 110 ₽
