модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)

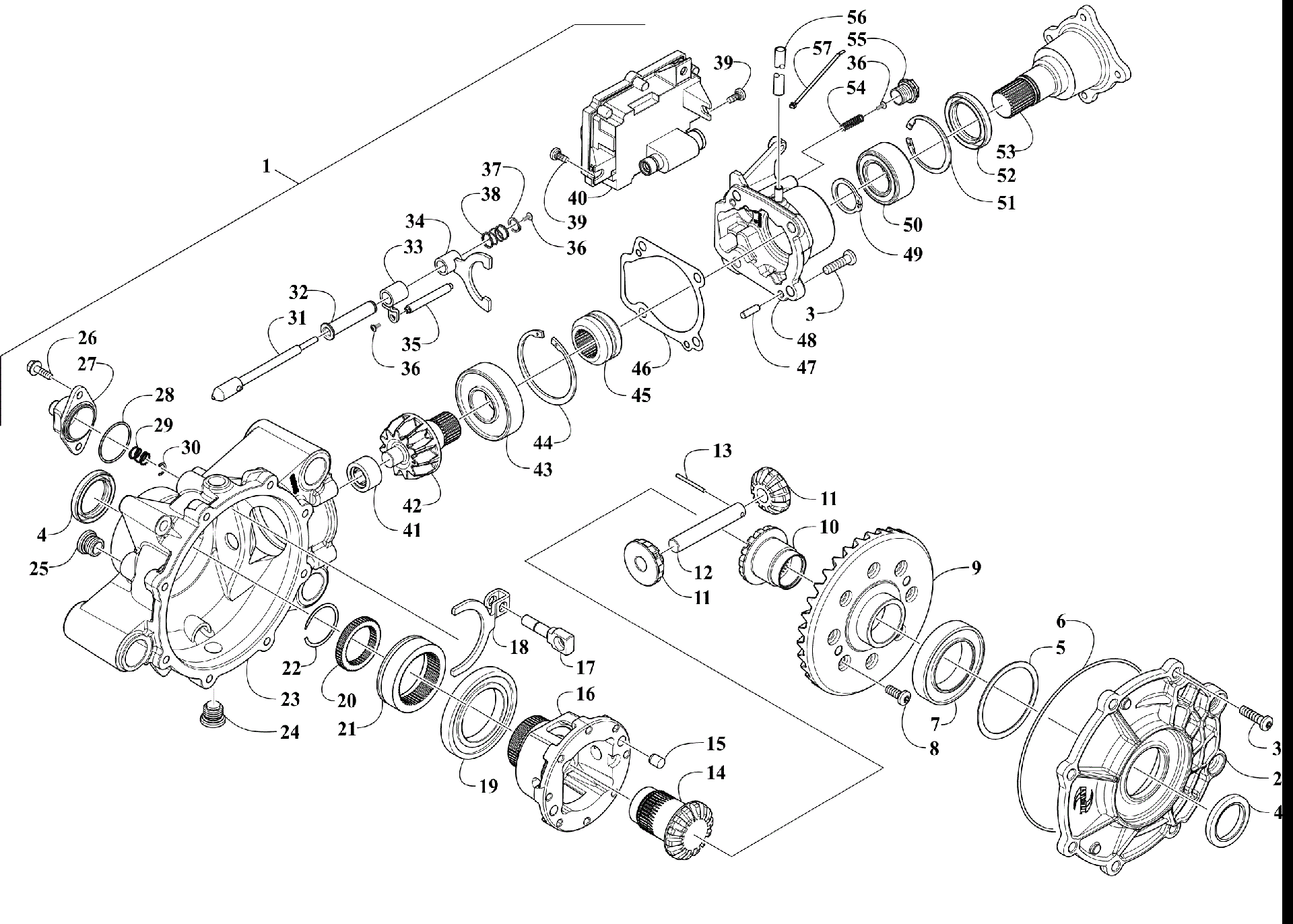

Схема передней части DRIVE GEARCASE ASSEMBLY [302836] для WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [302836]](/upload/schemas/63457bdec9a173.84117771.gif)
Номер
Наименование детали
Цена
1
GEARCASE,FRONT 3.1 HD-ASSY art. 2502-740
По запросу
2
COVER,MACH art. 3333-017
По запросу
3
SCREW,TORX BUTTON HD-M8 X 1.25 X 30 art. 3333-001
По запросу
4
SEAL,DUAL LIP-36 X 52 X 7 TC art. 3333-042
По запросу
5
SHIM,79.00 X 68.00 art. 3333-009
По запросу
6
O-RING,2-166 art. 3333-041
По запросу
7
Bearing art. 0817-029
По запросу
8
Screw art. 3333-002
По запросу
9
GEAR,RING 34T,MACH art. 3333-051
По запросу
10
GEAR,OUTPUT-14T MACH art. 3333-025
По запросу
11
PINION,10T BEVEL art. 3333-023
По запросу
12
PIN,DIFFERENTIAL art. 3333-053
По запросу
13
PIN,DOWEL 3 X 36 art. 3333-004
По запросу
14
GEAR,OUTPUT-14T MACH art. 3333-024
По запросу
15
Pin, Dowel art. 0817-137
По запросу
16
HOUSING,DIFFERENTIAL LOCK,MACH art. 3333-052
По запросу
17
SHAFT,LOCKER art. 3333-031
По запросу
18
FORK,LOCKER art. 3333-040
По запросу
19
BEARING,BALL-55 X 90 X 11 art. 3333-011
По запросу
20
COUPLER,SPLINED art. 3333-030
По запросу
21
DOG,ENGAGEMENT art. 3333-034
По запросу
22
RING,RETAINING-EXTERNAL SPIRAL CLM-40 art. 3333-006
По запросу
23
CASE,MACH art. 3333-019
По запросу
24
Plug art. 0817-003
По запросу
25
Plug art. 0817-002
По запросу
26
SCREW, HEX FLANGE HEAD, M6 X 1 X 20 art. 0817-006
По запросу
27
COVER,LOCKER-MACH art. 3333-020
По запросу
28
O-RING,1.489 X 1.629 X .070 art. 3333-045
По запросу
29
SPRING,COMPRESSION-LOCKER art. 3333-016
По запросу
30
RING,RETAINING-EXTERNAL DC-10 art. 3333-008
По запросу
31
SHAFT,SLIDER art. 3333-036
По запросу
32
SLEEVE,SLIDER art. 3333-032
По запросу
33
WELDMENT,SHIFTING ARM art. 3333-038
По запросу
34
WELDMENT,DISCONNECT FORK art. 3333-039
По запросу
35
SHAFT,ACTUATOR art. 3333-037
По запросу
36
SCREW,HEX SOCKET HEAD-FLANGED M3X0.5X8 art. 3333-003
По запросу
37
RING,RETAINING-EXTERNAL SHR-47 art. 3333-007
По запросу
38
SPRING,COMPRESSION-DISCONNECT art. 3333-015
По запросу
39
Винт Arctic Cat art. 0423-396
от 473 ₽
40
ACTUATOR,ELEC LOCK art. 3307-191
По запросу
41
BEARING,NEEDLE DRN SHELL.625X.875X.500 art. 3333-013
По запросу
42
PINION,11T-MACH art. 3333-028
По запросу
43
BEARING,BALL-6306 STD 30X72X19 art. 3333-010
По запросу
44
RING,RETAINING BASIC-INTERNAL 72 art. 3333-005
По запросу
45
COUPLER,DRIVE art. 3333-033
По запросу
46
GASKET,INPUT-FRONT HOUSING art. 3333-044
По запросу
47
Pin, Dowel art. 0817-077
По запросу
48
COVER,INPUT-MACH art. 3333-018
По запросу
49
Ring, Retaining art. 0817-017
По запросу
50
BEARING,BALL-ANGULAR CONTACT 30X55X23 art. 3333-012
По запросу
51
RING,RETAINING BASIC-DHO-55 art. 3333-061
По запросу
52
SEAL,DUAL LIP-38 X 55 X 8 TC art. 3333-043
По запросу
53
SHAFT,INPUT-MACH art. 3333-027
По запросу
54
SPRING,COMPRESSION-DISCONNECT art. 3333-014
По запросу
55
PLUG,PLASTIC-3/4"-16 O-RING PORT art. 3333-022
По запросу
56
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
57
Зажим Arctic Cat art. 0123-788
По запросу
