модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)

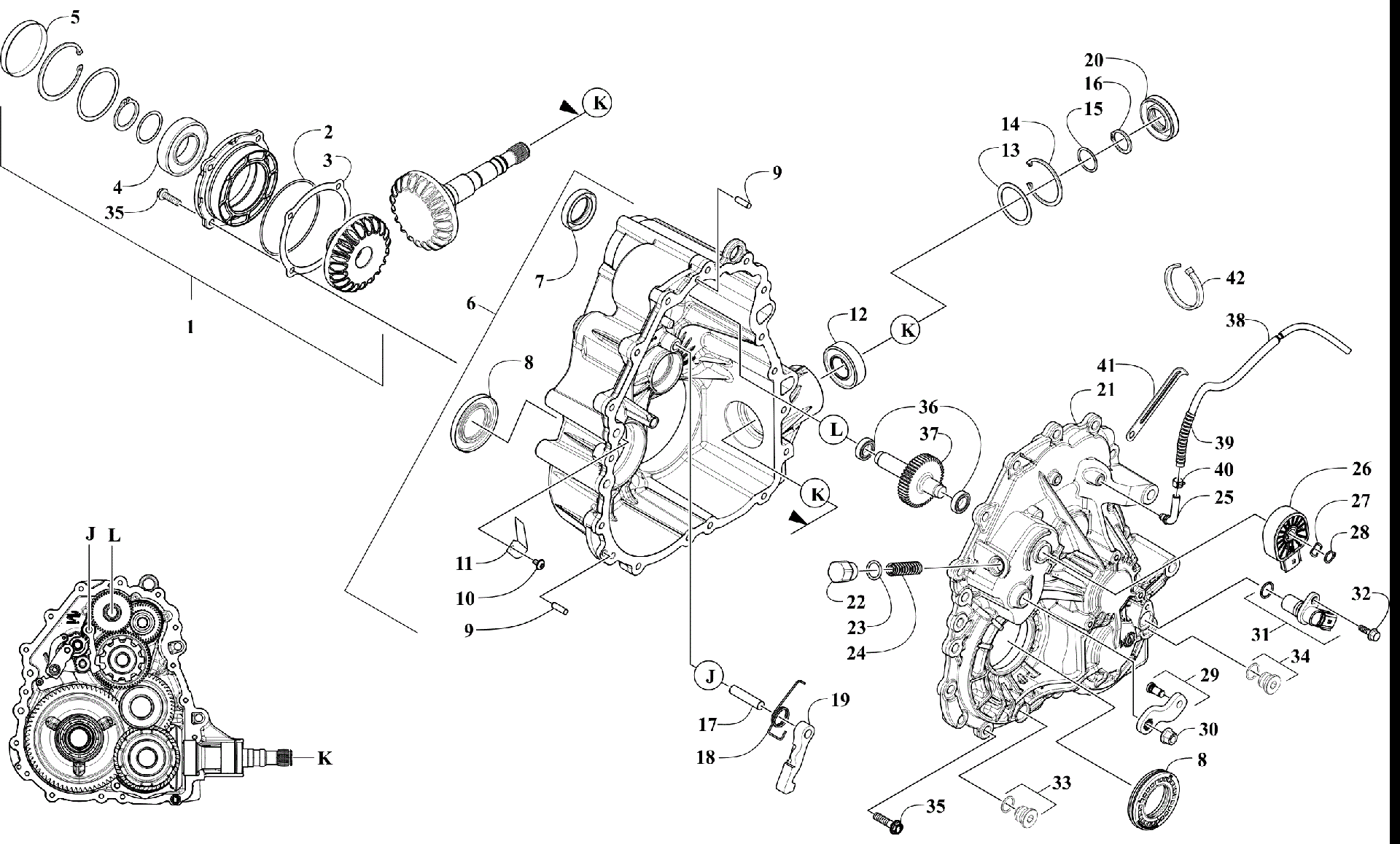

Схема картера/крышки редуктора [302837] для WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)
Схема
Детали
![Картер/крышка редуктора [302837]](/upload/schemas/63458eca85d929.29412480.gif)
Номер
Наименование детали
Цена
1
SUBASSEMBLY,PINION (inc. 2-5) art. 0817-099
По запросу
2
O-RING, 2-156 art. 0817-081
По запросу
3
Kit, Shim art. 0817-104
По запросу
4
BEARING, BALL, 6208 C3 art. 0817-078
По запросу
5
PLUG, PINION COVER art. 0817-080
По запросу
6
SUBASSEMBLY,CASE (inc. 7-17) art. 3333-048
По запросу
7
SEAL,TRIPPLE LIP-TEFLON art. 3333-049
По запросу
8
SEAL art. 3333-046
По запросу
9
PIN, DOWEL, 6 X 20 art. 0817-077
По запросу
10
SCREW, TAPPING TTH HD #10-24 X .375 art. 0817-004
По запросу
11
DEFLECTOR,OIL art. 0817-103
По запросу
12
BEARING,BALL,ANGULAR CONTACT 30X52X22 art. 0817-090
По запросу
13
SHIM,SET 2.040 OD X 1.63 ID art. 0817-024
По запросу
14
RING, RETAINING BASIC, INTERNAL 2.047 art. 0817-015
По запросу
15
SHIM,SET 1.180 OD X .995 ID art. 0817-023
По запросу
16
RING, RETAINING art. 0817-017
По запросу
17
PIN, DOWEL, 10X45 art. 0817-011
По запросу
18
SPRING, TORSION, PARK PAWL art. 0817-038
По запросу
19
Pawl, Park art. 0817-130
По запросу
20
SEAL,TRIPLE LIP,1.181 X 2.047 X 0.394 art. 0817-101
По запросу
21
COVER,MACH art. 0817-092
По запросу
22
PLUG, DETENT art. 0817-065
По запросу
23
O-RING, .530 I.D X .082 WIDE art. 0817-075
По запросу
24
Spring art. 0817-135
По запросу
25
TUBE, VENT, 90 -1/4" HOSE art. 0817-051
По запросу
26
Switch, Gear art. 0409-234
По запросу
27
SPRING, WAVE, 16 X 11.28 X 0.25 art. 0817-037
По запросу
28
RING, RETAINING, EXTERNAL DSH-12 art. 0817-019
По запросу
29
SUBASSEMBLY,BELLCRANK (XX RG) art. 0817-106
По запросу
30
NUT, LOCK HEX FLANGE, NYLON M8 X 1.25 art. 0817-007
По запросу
31
Датчик скорости Arctic Cat art. 0430-121
По запросу
32
SCREW, HEX FLANGE HEAD, M6 X 1 X 20 art. 0817-006
По запросу
33
PLUG, M18 X 1.5, MAGNETIC art. 0817-003
По запросу
34
PLUG, M18 X 1.5 art. 0817-002
По запросу
35
SCREW, HEX FLANGE HEAD, M8 X 1.25 X 30 art. 0817-005
По запросу
36
BEARING,BALL 6903 17 X 30 X 7 art. 0817-091
По запросу
37
GEAR,45T art. 0817-102
По запросу
38
HOSE,VENT ASSEMBLY (inc. 39) art. 0410-437
По запросу
39
LOOM,HIGH TEMP-3/4"X5’ art. 1619-356
По запросу
40
CLAMP,HOSE-#CTL-8 art. 1623-966
По запросу
41
Зажим Arctic Cat art. 1623-984
По запросу
42
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
