модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)

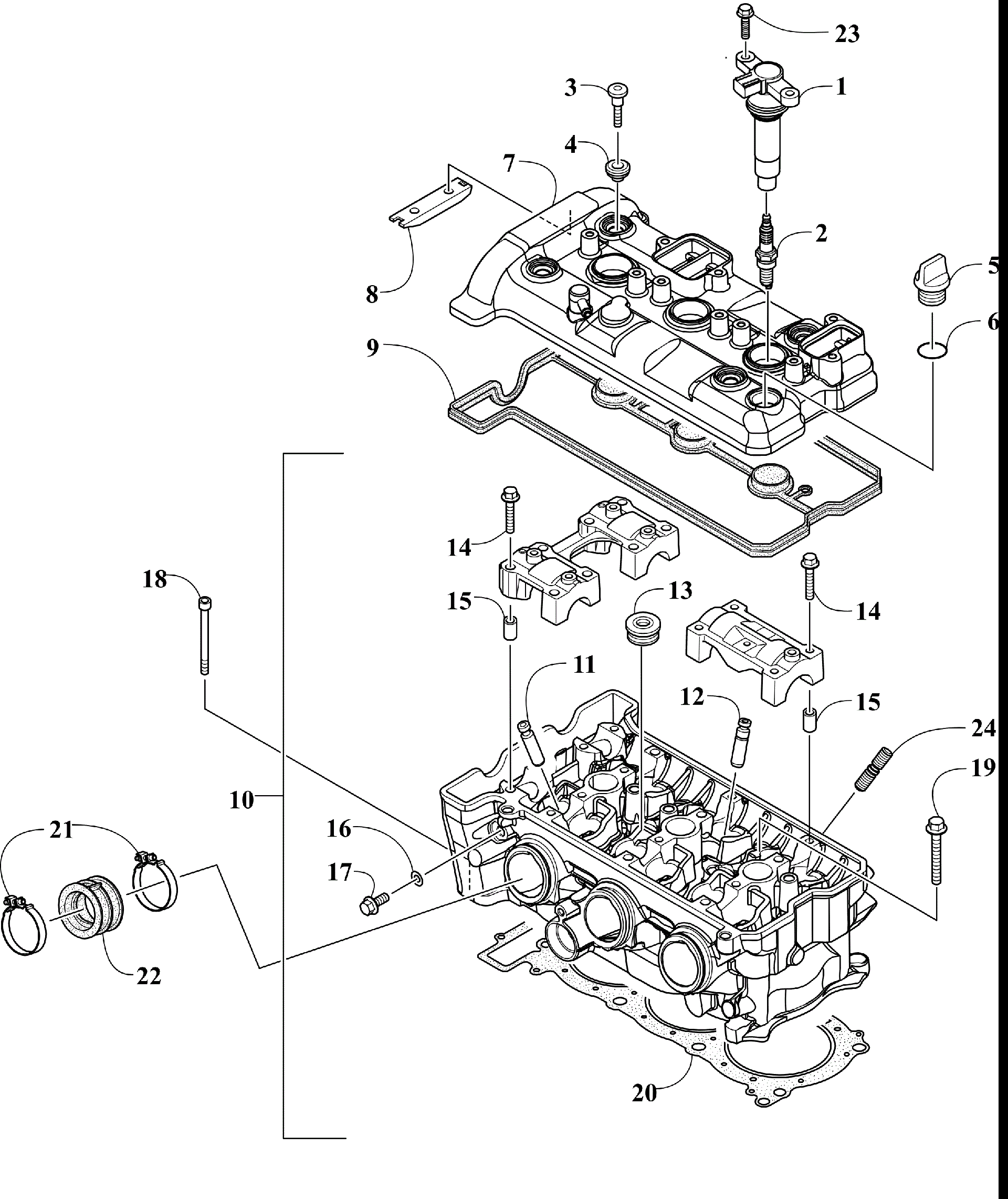

Схема головки блока цилиндров ASSEMBLY [302853] для WILDCAT XX EPS CA WHITE/RED (U2020RGX1PCAW)
Схема
Детали
![Головка блока цилиндров ASSEMBLY [302853]](/upload/schemas/63457461160d37.56028069.gif)
Номер
Наименование детали
Цена
1
COIL,IGNITION art. 3021-930
По запросу
2
PLUG, SPARK(NGK CR9EB) art. 0217-814
По запросу
3
SCREW,SHOULDER-TPH art. 3020-169
По запросу
4
GROMMET art. 3020-170
По запросу
5
PLUG art. 3020-171
По запросу
6
O-RING art. 3020-172
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
7
COVER, CYLINDER HEAD 1 (inc. 8) art. 3021-867
По запросу
8
GUIDE,CHAIN art. 3020-174
По запросу
9
GASKET,CYLINDER COVER art. 3020-420
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
10
CYL HEAD ASSY,1 (inc. 11-17) art. 3021-861
По запросу
11
GUIDE, VALVE - INTAKE art. 3020-177
По запросу
12
GUIDE, VALVE - EXHAUST art. 3020-178
По запросу
13
PLUG art. 3020-142
По запросу
14
SCREW,CAP-HFH art. 3020-179
По запросу
15
PIN, DOWEL art. 3020-180
По запросу
16
GASKET art. 3020-181
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
17
SCREW,CAP-HSH art. 3020-182
По запросу
18
SCREW,CAP-HSH art. 3020-183
По запросу
19
SCREW,CAP-HFH art. 3020-184
По запросу
20
GASKET, CYLINDER HEAD 1 art. 3021-871
По запросу
21
CLAMP art. 3020-188
По запросу
22
BOOT,INTAKE - JT art. 3021-864
По запросу
23
BOLT,FLG art. 3021-917
По запросу
24
Bolt, Stud art. 3021-862
По запросу
