модель 2024 года
- Модель Wildcat XX
- Код модели WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)

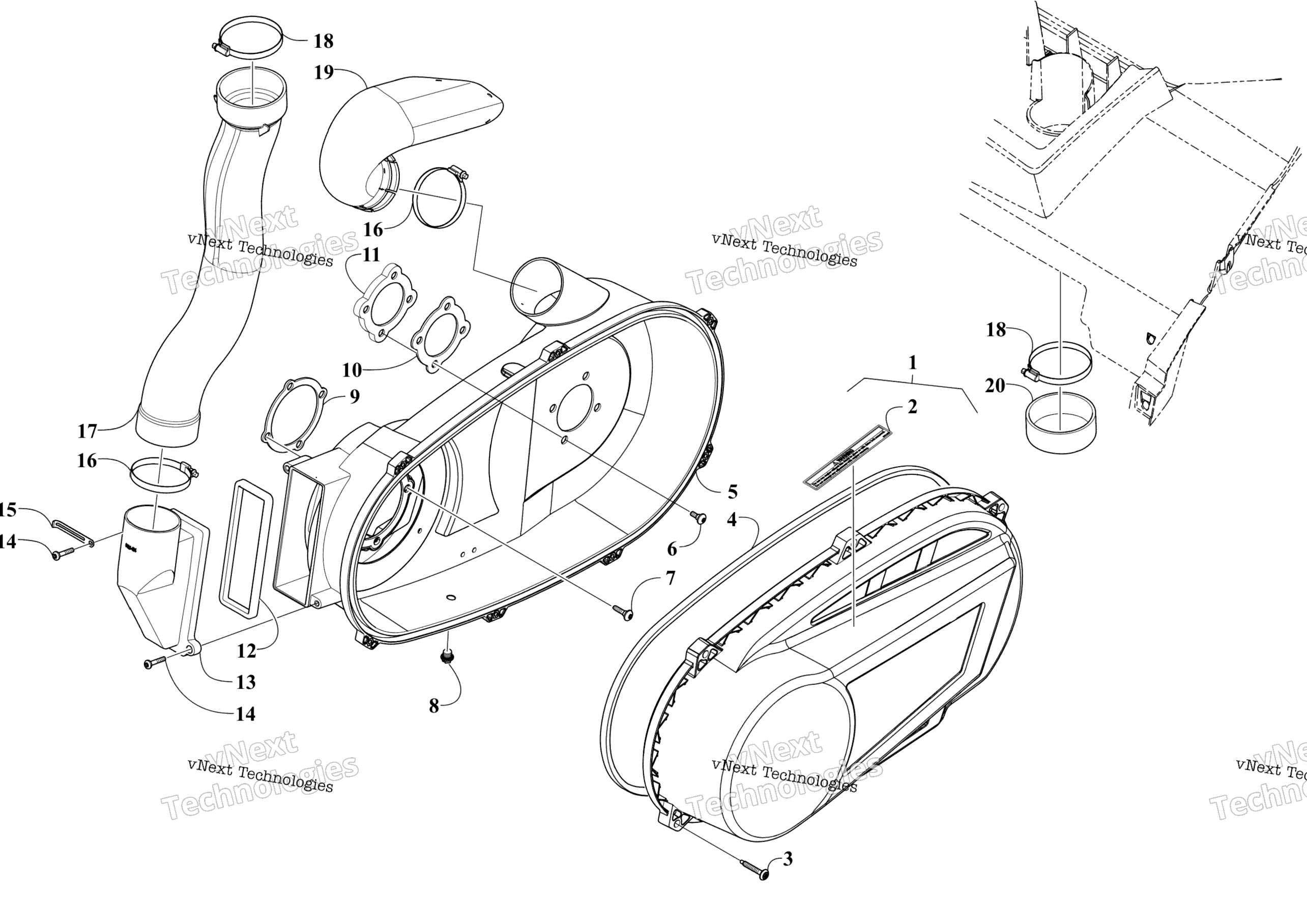

Схема Belt охлаждение и сцепление крышка узла для WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover , CVT - Outer (inc. 2) art. 2502-934
По запросу
2
Decal, Warning (English) art. 9611-690
По запросу
3
SCREW, M6X1.0 DOG-POINT art. 1423-221
По запросу
4
Seal art. 0806-187
По запросу
5
Cover , CVT - Inner art. 0806-200
По запросу
6
Screw, Machine art. 1423-709
По запросу
7
BOLT,SHOULDER-TSH M6-1.0x20 art. 1423-468
По запросу
8
PLUG,DRAIN art. 0806-194
По запросу
9
GASKET,CVT COVER art. 0830-251
По запросу
10
Gasket, CVT Cover art. 0806-189
По запросу
11
Gasket - Spacer, CVT Cover art. 0806-246
По запросу
12
SEAL,CVT INLET art. 0806-193
По запросу
13
INLET,CVT COVER art. 0413-434
По запросу
14
SCREW,TSPH 1/4-10 X 1-1/4 PLASTITE art. 1423-083
По запросу
15
Зажим Arctic Cat art. 1623-984
По запросу
16
Хомут пыльника Arctic Cat art. 0423-057
По запросу
17
DUCT,CVT INLET art. 0413-432
По запросу
18
CLAMP,WORM 80 X 100 X 9MM X 6MM HEX art. 1423-397
По запросу
19
DUCT,CVT OUTLET art. 0413-433
По запросу
20
Plug, Cap art. 0823-798
По запросу
