модель 2024 года
- Модель Wildcat XX
- Код модели WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)

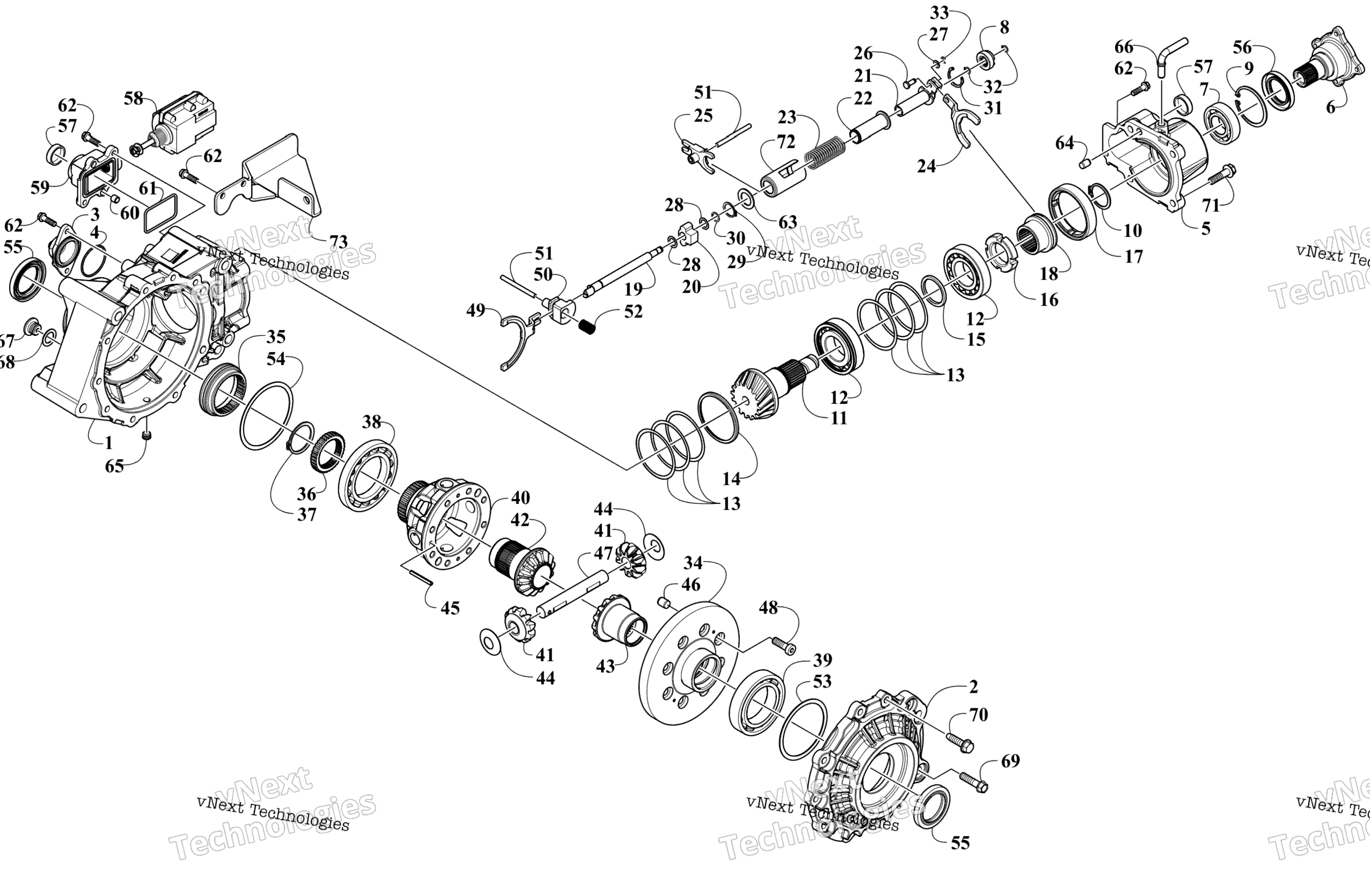

Схема передней части Drive Gearcase Assembly для WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Front Drive Gearcase Assembly art. 2502-849
По запросу
1
Gearcase art. 0817-290
По запросу
2
Cover, Case art. 0817-291
По запросу
3
Cover, Gearcase - Side art. 0817-292
По запросу
4
O-Ring art. 0817-293
По запросу
5
Cover, Drive - Side art. 0817-294
По запросу
6
Shaft, Input art. 0817-295
По запросу
7
Bearing art. 0817-296
По запросу
8
Screw, Adjustment art. 0817-297
По запросу
9
Ring, Retaining art. 0817-163
По запросу
10
Ring, Retaining art. 0817-387
По запросу
11
Pinion, Gear art. 0817-299
По запросу
12
Bearing art. 0817-300
По запросу
13
Shim art. 0817-301
По запросу
14
Washer art. 0817-302
По запросу
15
Spacer art. 0817-303
По запросу
16
Nut art. 0817-304
По запросу
17
Nut - Threaded art. 0817-305
По запросу
18
Ring, Drive Clutch art. 0817-306
По запросу
19
Cam Shaft art. 0817-307
По запросу
20
Block, Support art. 0817-308
По запросу
21
Ring, Slide art. 0817-309
По запросу
22
Ring, Support - Spring art. 0817-310
По запросу
23
Spring art. 0817-311
По запросу
24
Fork, Shift art. 0817-312
По запросу
25
Fork, Electric art. 0817-313
По запросу
26
Pin art. 0817-314
По запросу
27
Washer art. 0817-315
По запросу
28
Washer art. 0817-316
По запросу
29
C-Clip art. 0817-317
По запросу
30
Ring, Retaining art. 0817-318
По запросу
31
Ring, Retaining art. 0817-319
По запросу
32
C-Clip art. 0817-320
По запросу
33
E-Clip art. 0817-321
По запросу
34
Gear, Bevel art. 0817-322
По запросу
35
Clutch Ring art. 0817-323
По запросу
36
Fixed Ring Gear art. 0817-324
По запросу
37
C-Clip art. 0817-325
По запросу
38
Bearing, 55 x 90 x 11 art. 0817-326
По запросу
39
Bearing art. 0817-327
По запросу
40
Carrier, Differential art. 0817-328
По запросу
41
Pinion, Differential - 10T art. 0817-329
По запросу
42
Gear, Output - Differential - 14T A art. 0817-330
По запросу
43
Gear, Output - Differential - 14T B art. 0817-331
По запросу
44
Washer art. 0817-332
По запросу
45
Pin, Spring art. 0817-236
По запросу
46
Pin, Dowl art. 0817-221
По запросу
47
Pin, Differential art. 0817-333
По запросу
48
Bolt, M8 X P1.25 X 25L art. 0817-334
По запросу
49
Shift, Fork art. 0817-335
По запросу
50
Shift, Block art. 0817-336
По запросу
51
Pin, Dowel - 45D X 59L art. 0817-337
По запросу
52
Spring art. 0817-338
По запросу
53
Shim art. 0817-339
По запросу
54
Shim, 79OD X 89OD art. 0817-340
По запросу
55
Oil Seal,38OD X 55OD X 7 art. 0817-341
По запросу
56
Seal art. 0817-342
По запросу
57
Seal,End-Cover, VK25X7 art. 0817-343
По запросу
58
Actuator, 3-Stage art. 0817-344
По запросу
59
Adapter Seat, Actuator art. 0817-345
По запросу
60
Bushing art. 0817-346
По запросу
61
O-Ring art. 0817-347
По запросу
62
Screw art. 0817-156
По запросу
63
Washer art. 0817-389
По запросу
64
Pin, Dowel - 8OD X 12L art. 0817-351
По запросу
65
Plug, Drain art. 0817-352
По запросу
66
Fitting, Elbow art. 0817-195
По запросу
67
Plug, Fil art. 0817-354
По запросу
68
Washer art. 0817-355
По запросу
69
Screw art. 0817-356
По запросу
70
Screw, Hex art. 0817-155
По запросу
71
Screw, Hex Flange Head-M8 X P1.25 X 30L art. 0817-357
По запросу
72
Ring, Spring - Support B art. 0817-390
По запросу
73
Guard Plate, Actuator art. 0817-391
По запросу
