модель 2024 года
- Модель Wildcat XX
- Код модели WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)

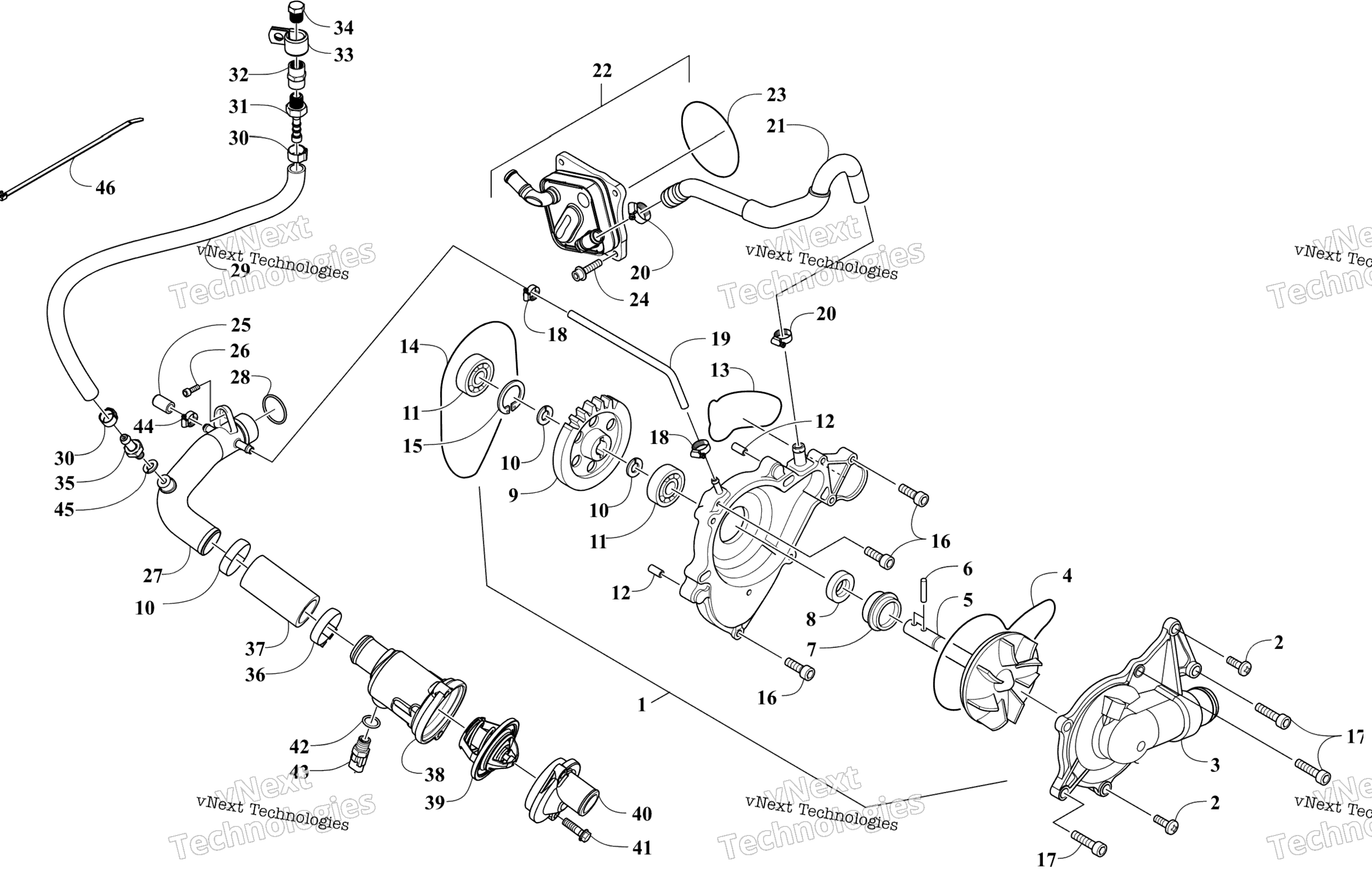

Схема системы охлаждения Pump And Thermostat Assembly для WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)
Схема
Детали
Номер
Наименование детали
Цена
1
WATER PUMP ASSY (inc. 2-10 and one No. 11) art. 3021-879
По запросу
2
SCREW,MACHINE-PPH art. 3020-301
По запросу
3
COVER,HOUSING-WATERPUMP art. 3021-931
По запросу
4
SEAL, HOUSING COVER art. 3020-303
По запросу
5
IMPELLER SHAFT ASSY art. 3020-304
По запросу
6
PIN, DOWEL art. 3020-305
По запросу
7
SEAL, MECHANICAL art. 3020-306
По запросу
8
OIL SEAL(SD 10-21-5 HS) art. 3020-307
По запросу
9
GEAR, IMPELLER SHAFT art. 3020-308
По запросу
10
RING, RETAINING art. 3020-309
По запросу
11
BEARING art. 3020-310
По запросу
12
PIN, DOWEL art. 3020-293
По запросу
13
SEAL art. 3020-311
По запросу
14
SEAL art. 3020-312
По запросу
15
RING,RETAINING art. 3020-313
По запросу
16
SCREW,CAP-HSH art. 3020-314
По запросу
17
SCREW,CAP-HSH art. 3020-315
По запросу
18
CLAMP,HOSE art. 3020-316
По запросу
19
PIPE,5 art. 3021-890
По запросу
20
CLAMP,HOSE art. 3020-318
По запросу
21
HOSE,5 art. 3021-901
По запросу
22
OIL COOLER ASSY (inc. 23) art. 3021-906
По запросу
23
O-RING art. 3020-321
По запросу
24
SCREW,CAP-HSH art. 3020-322
По запросу
25
BYPASS CAP, COOLANT art. 0413-411
По запросу
26
BOLT, HEXSOCKET art. 3021-900
По запросу
27
PIPE,2 art. 3021-889
По запросу
28
O-RING art. 3020-325
По запросу
29
HOSE,BLEED-TANK art. 0410-406
По запросу
30
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
31
FITTING,HOSE-1/8 NPTX0.25 BARB art. 1470-227
По запросу
32
Fitting, Union art. 1470-230
По запросу
33
P-CLAMP,VINYL COATED-0.5 art. 1423-616
По запросу
34
PLUG,1/8 NPT HH art. 1470-229
По запросу
35
FITTING,HOSE-M6X1.00X0.25 BARB art. 1470-228
По запросу
36
CLAMP art. 3021-893
По запросу
37
HOSE,7 art. 3021-892
По запросу
38
HSG, THERMOSTAT art. 3021-882
По запросу
39
Thermostat art. 3021-883
По запросу
40
COVER, THERMOSTAT art. 3021-884
По запросу
41
BOLT, FLG(SMALLHEAD) art. 3021-888
По запросу
42
WASHER, PLAIN art. 3021-887
По запросу
43
THERM SENSOR ASSY art. 3021-886
По запросу
44
Clamp, Hose art. 2623-062
По запросу
45
GASKET art. 3021-896
По запросу
46
Зажим Arctic Cat art. 0123-788
По запросу
