модель 2024 года
- Модель Wildcat XX
- Код модели WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)

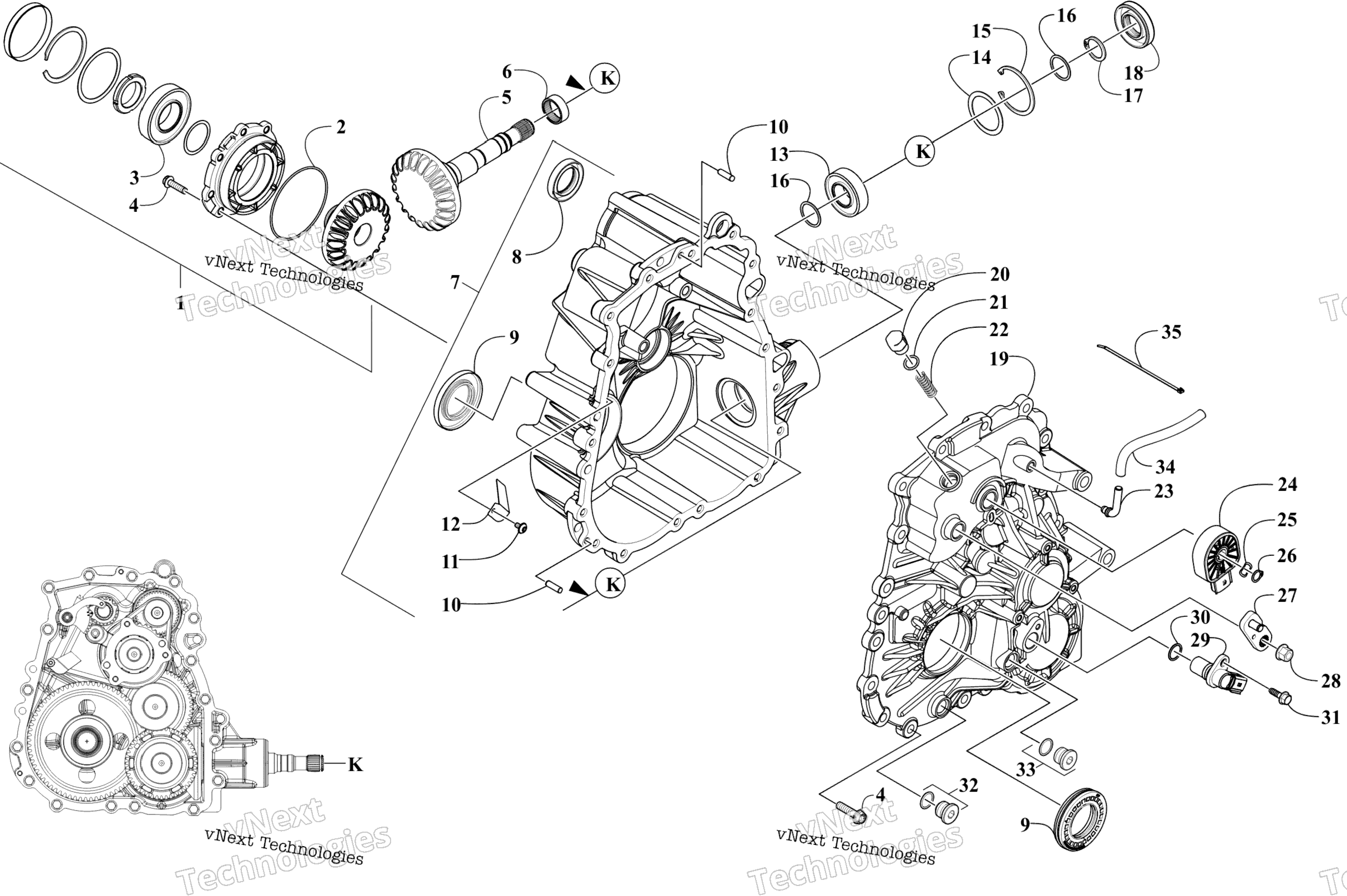

Схема картера/крышки редуктора для WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)
Схема
Детали
Номер
Наименование детали
Цена
1
Pinion Assembly art. 0817-263
По запросу
2
O-Ring art. 0817-382
По запросу
3
Bearing art. 0817-226
По запросу
4
Screw, Hex art. 0817-155
По запросу
5
Gear, 22T - Bevel art. 0817-284
По запросу
6
Bearing, Needle art. 0817-224
По запросу
7
Case - Assembly art. 0817-287
По запросу
8
Seal art. 0817-227
По запросу
9
Seal art. 0817-283
По запросу
10
Pin, Dowel art. 0817-225
По запросу
11
Screw, Self-Tapping art. 0817-154
По запросу
12
Deflector, Oil art. 0817-213
По запросу
13
Bearing art. 0817-285
По запросу
14
Washer art. 0817-171
По запросу
15
Ring, Retaining art. 0817-163
По запросу
16
Shim art. 0817-170
По запросу
17
Ring, Retaining art. 0817-161
По запросу
18
Seal art. 0817-385
По запросу
19
Cover art. 0817-288
По запросу
20
Plug art. 0817-208
По запросу
21
O-Ring art. 0817-218
По запросу
22
Spring art. 0817-182
По запросу
23
Fitting, Elbow art. 0817-195
По запросу
24
Switch, Gear art. 0409-252
По запросу
25
Spring, Wave art. 0817-183
По запросу
26
Ring, Retaining art. 0817-166
По запросу
27
Bell Crank art. 0817-252
По запросу
28
Nut, Lock art. 0817-157
По запросу
29
Sensor, Speed art. 0430-167
По запросу
30
O-Ring art. 0817-379
По запросу
31
Screw art. 0817-156
По запросу
32
Plug art. 0817-380
По запросу
33
Plug art. 0817-381
По запросу
34
Hose, Vent art. 0410-435
По запросу
35
Зажим Arctic Cat art. 0123-788
По запросу
