модель 2024 года
- Модель Wildcat XX
- Код модели WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)

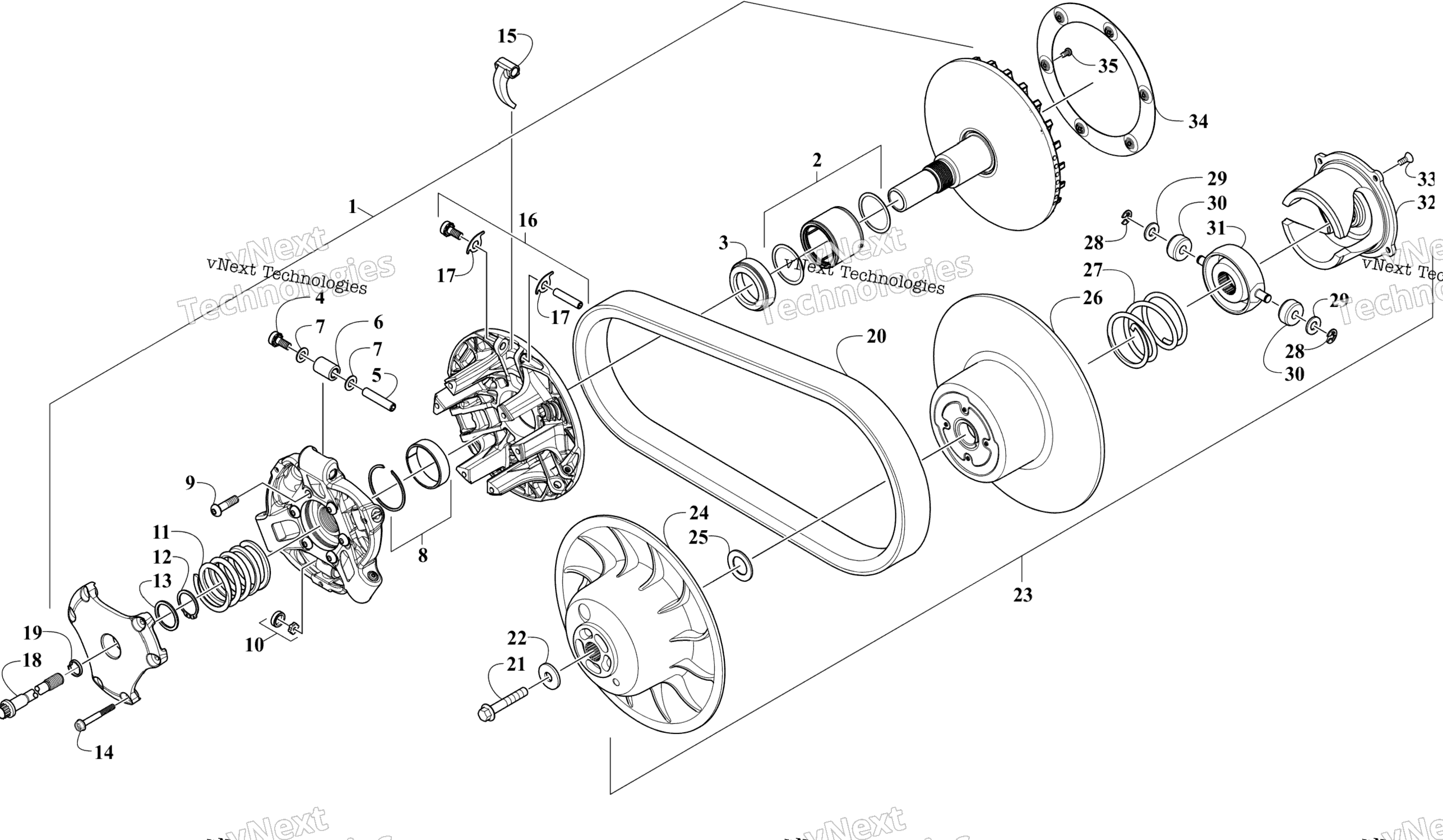

Схема сцепления Assemblies для WILDCAT XX SE EPS 50 PHANTOM GRAY (U2024WCX1PCAP)
Схема
Детали
Номер
Наименование детали
Цена
1
Clutch, Drive - Uncalibrated (inc. 2-14) art. 0746-948
По запросу
2
Kit, Idler Bearing (inc. 9) art. 8639-449
По запросу
3
Collar, Moveable art. 1646-137
По запросу
4
SCREW,MACH M5X12 art. 0423-371
от 12 943 ₽
5
Pin art. 1646-123
от 2 374 ₽
6
Roller art. 0746-932
от 12 943 ₽
7
Washer art. 1646-079
от 12 943 ₽
8
Kit, Bearing - Moveable Sheave art. 8639-450
от 1 213 ₽
Аналог
1 213 ₽
Требуется 1 шт.
9
Screw, Cap art. 2623-306
По запросу
10
Kit, Button and Damper art. 8639-482
По запросу
11
Spring, Drive art. 1646-154
По запросу
12
Snap Ring art. 1646-063
По запросу
13
Collar - Shift Stop 1.86MM Green art. 1646-129
По запросу
13
Collar - Shift Stop 2.86MM White - Optional art. 1646-064
По запросу
14
Screw, Cap art. 2623-323
По запросу
15
Flyweight art. 0823-788
По запросу
16
Kit, Flyweight - Hardware art. 8639-454
от 2 374 ₽
17
Washer 0.9MM - Optional art. 1646-157
По запросу
17
Washer art. 1646-144
По запросу
18
Bolt, Clutch art. 2623-308
По запросу
19
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
20
BELT, DRIVE art. 0823-529
По запросу
21
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
22
Шайба 11.6ID X 31.55OD X 3.6 Arctic Cat art. 2623-120
По запросу
23
Clutch, Driven - Assembly (inc. 24,26,28-31,33) art. 0726-447
По запросу
24
Sheave, Stationary art. 0748-042
По запросу
25
Washer, Shim (.060 in.) Optional art. 0648-912
По запросу
25
Шайба 23.114 ID X 38.1 OD X 2.29 Arctic Cat art. 0648-850
По запросу
26
Sheave, Moveable art. 0748-047
По запросу
27
Пружина ведомого вариатора Arctic Cat art. 0648-979
По запросу
28
E-Ring art. 0648-152
По запросу
29
Washer art. 0648-146
По запросу
30
Roller art. 0648-150
По запросу
31
Spider art. 0648-155
По запросу
32
Cam, Driven art. 0823-780
По запросу
33
Screw, Machine art. 0648-148
По запросу
34
Shroud art. 1646-058
По запросу
35
Screw, Cap art. 2623-307
По запросу
