модель 2011 года
- Модель Big Red 700
- Код модели MUV700 A

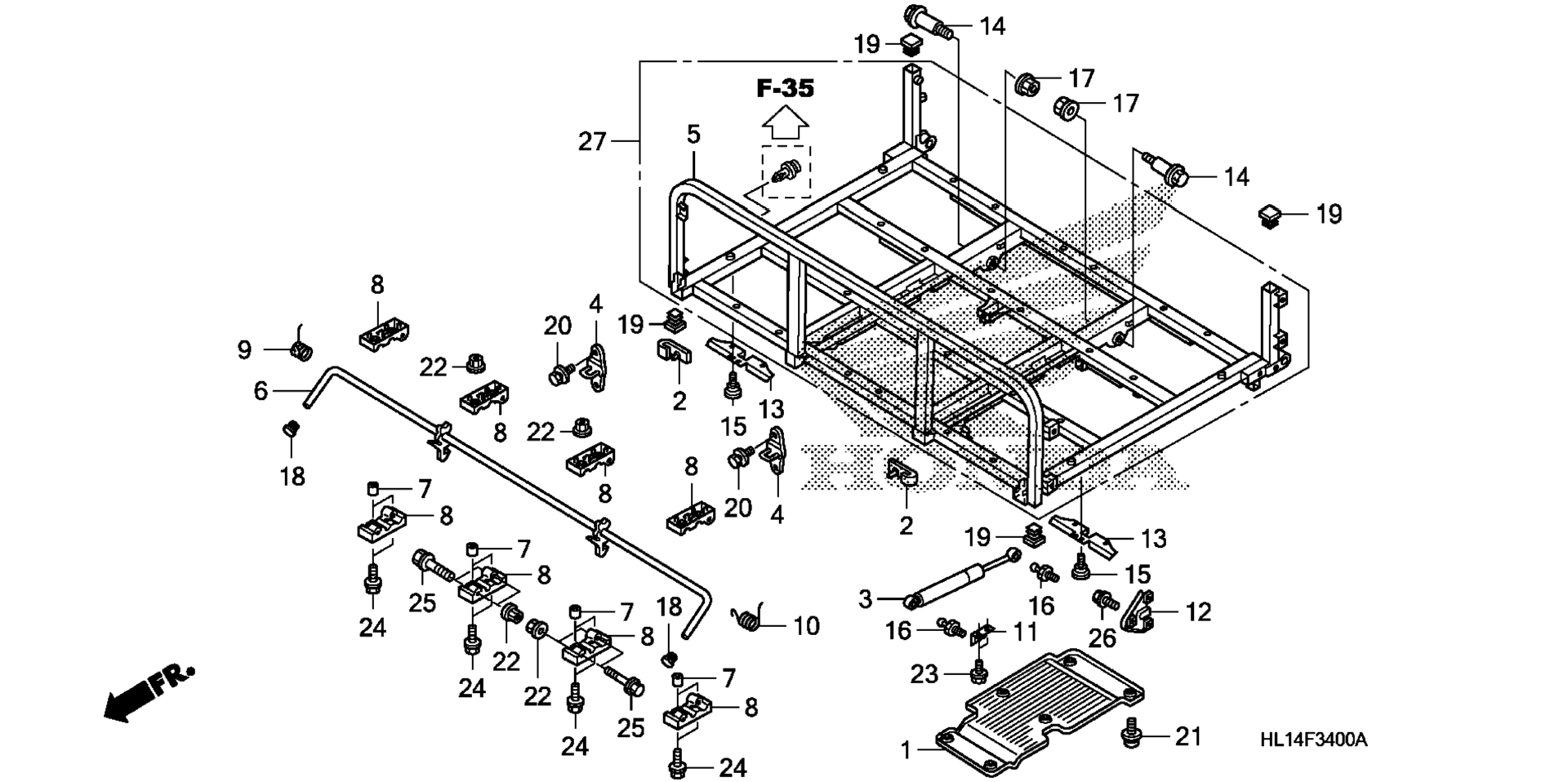

Схема кузова для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, MUFFLER art. 18323-HL1-A00
По запросу
2
RUBBER, STOPPER art. 50319-736-A00
По запросу
3
STAY, BED OPEN (COO) art. 74820-HL1-305
По запросу
4
STRIKER ASSY., TRUNK art. 74862-S84-A01
По запросу
6
LEVER, BED LOCK art. 81521-HL1-A00
По запросу
7
COLLAR, LEVER BRACKET art. 81524-HL1-A00
По запросу
8
HOLDER, LEVER LOCK art. 81526-HL1-A00
По запросу
9
SPRING, R. LOCK LEVER art. 81527-HL1-A00
По запросу
10
SPRING, L. LOCK LEVER art. 81528-HL1-A00
По запросу
11
BRACKET, OPEN STAY (UPPER) art. 81538-HL1-A00
По запросу
12
BRACKET, OPEN STAY (LOWER) art. 81539-HL1-A00
По запросу
13
LIP, LOCK LEVER art. 81556-HL1-A00
По запросу
14
BOLT, RR. WHEEL SHAFT art. 90102-VG3-000
По запросу
15
SCREW, SPLASH GUARD art. 90103-HC4-770
По запросу
16
STUD, BALL art. 90108-S47-003
По запросу
17
NUT, FLANGE (8MM) art. 90361-SR3-000
По запросу
18
CAP, PIPE END (1/2") art. 90851-HL1-A00
По запросу
19
CAP, SQUARE PIPE END art. 90873-HL1-A00
По запросу
20
BOLT-WASHER (6X16) art. 93404-06016-07
По запросу
21
SCREW-WASHER (6X12) art. 93891-06012-00
По запросу
22
NUT, FLANGE (6MM) art. 94050-06000
По запросу
23
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
24
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
25
BOLT, FLANGE (6X50) art. 95701-06050-00
По запросу
26
BOLT, FLANGE (8X16) art. 95701-08016-00
По запросу
27
BED SET art. 81500-HL1-305
По запросу
