модель 2011 года
- Модель Big Red 700
- Код модели MUV700 A

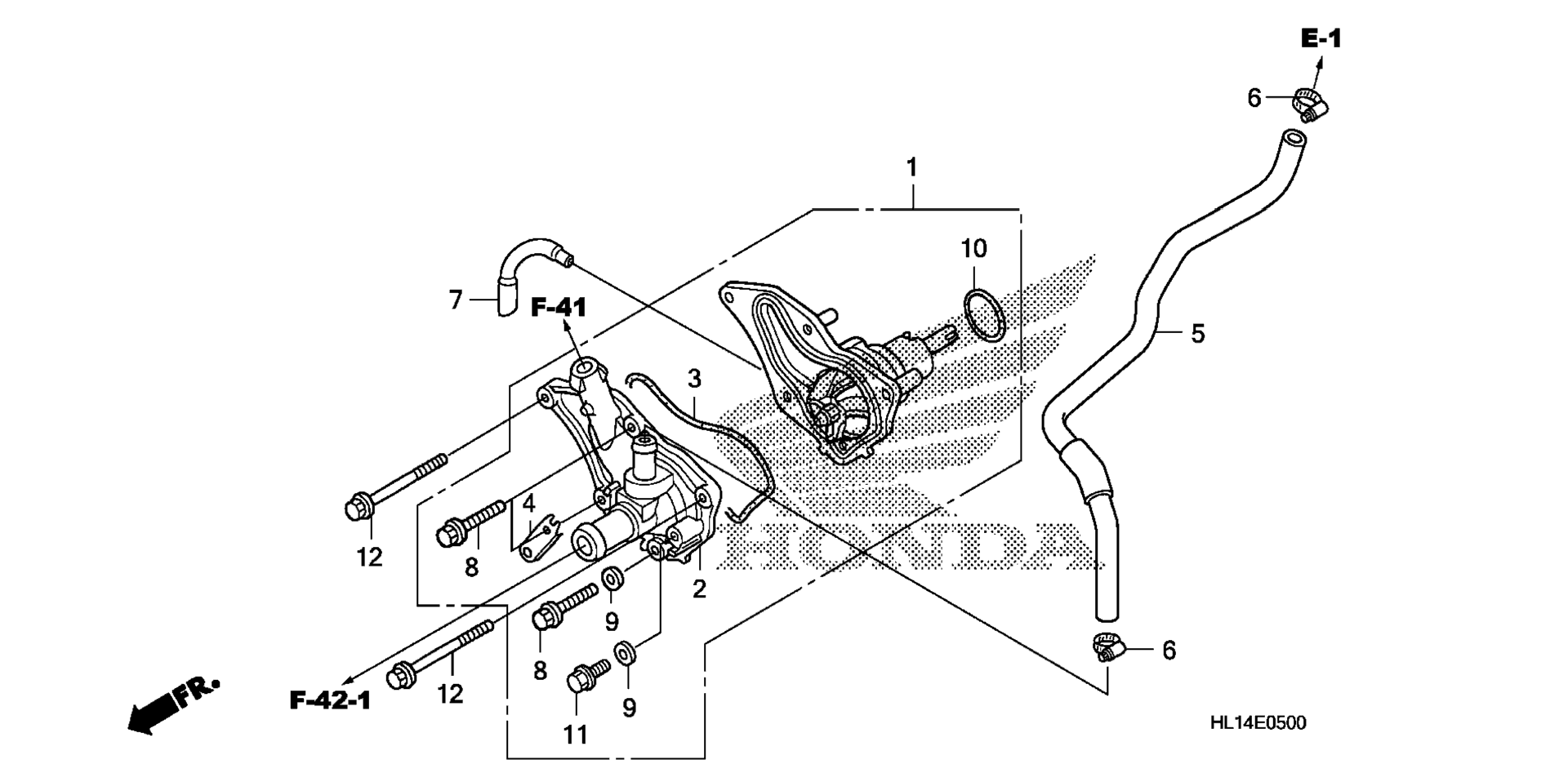

Схема водяной помпы для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
Водяная помпа Honda TRX680 art. 19200-HN8-A60
от 24 948 ₽
2
COVER, WATER PUMP art. 19220-HN8-A60
По запросу
3
GASKET, WATER PUMP COVER art. 19226-HN8-000
По запросу
4
CLAMP, HOSE art. 19271-HN8-A60
По запросу
5
HOSE B, WATER art. 19502-HL1-A00
По запросу
6
CLAMP, WATER HOSE art. 19506-KA4-000
По запросу
7
HOSE, DRAIN art. 19507-HN8-010
По запросу
8
BOLT, FLANGE (6X22) art. 90003-HN8-003
По запросу
9
WASHER, SEALING (6.5MM) art. 90412-HN8-003
По запросу
10
Кольцо резиновое 32.95X2.62 Honda art. 91302-MB0-013
от 578 ₽
11
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
12
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
