модель 2011 года
- Модель Big Red 700
- Код модели MUV700 A

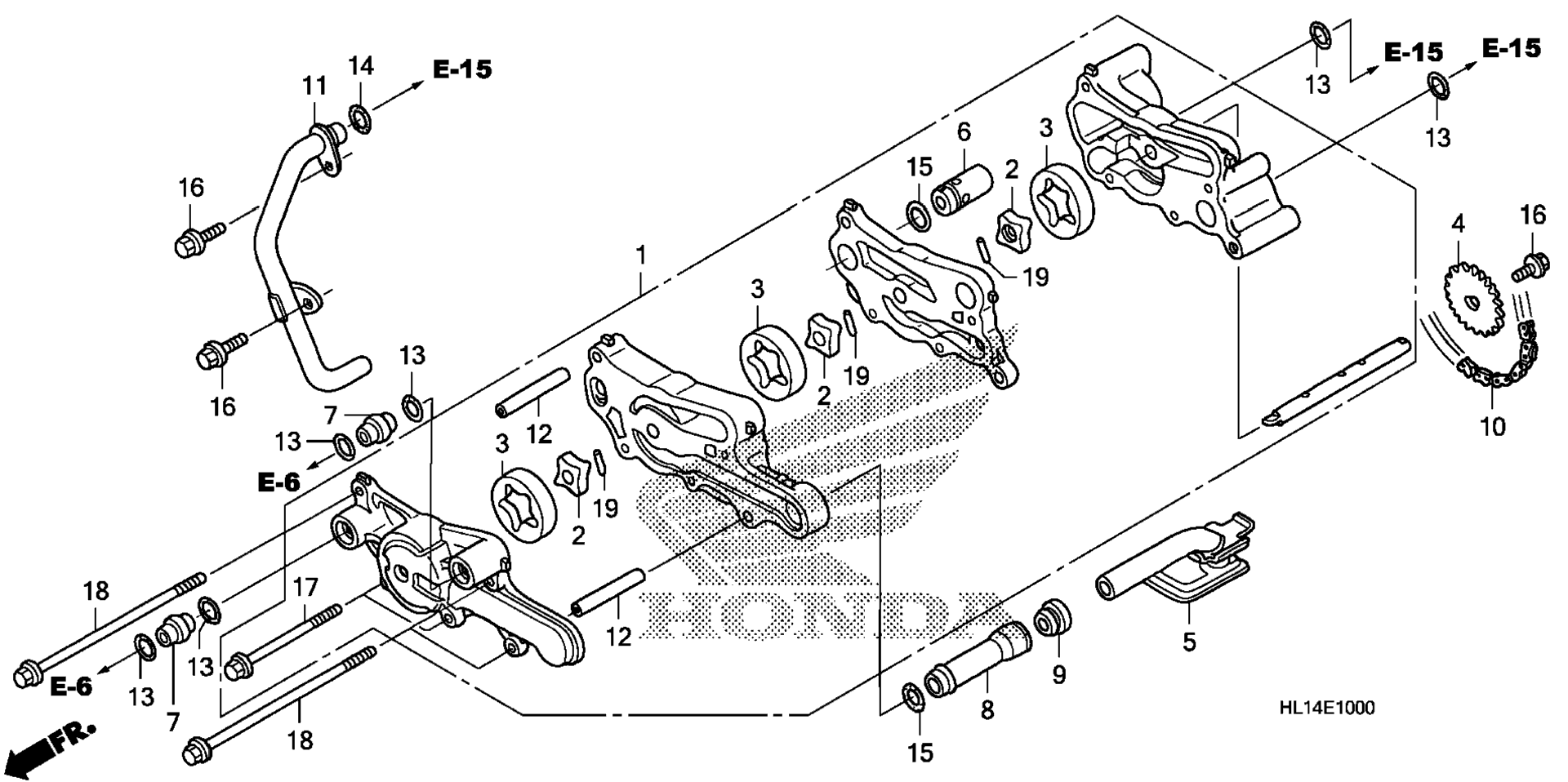

Схема масляного насоса для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
Масляный насос Honda art. 15100-HN8-010
По запросу
2
Ротор масляного насоса внутренний Honda art. 15122-HN2-003
По запросу
3
Ротор масляного насоса внешний Honda art. 15123-HN2-003
По запросу
4
Звезда распредвала Honda art. 15133-HN2-000
По запросу
5
STRAINER, OIL art. 15153-HN8-000
По запросу
6
VALVE ASSY., RELIEF art. 15220-HN8-000
По запросу
7
Соединительная втулка Honda art. 15235-HN2-000
По запросу
8
Трубка масляного насоса Honda art. 15311-HN8-000
По запросу
9
Прокладка масляной трубки Honda art. 15315-HN8-000
По запросу
10
Цепь масляного насоса Honda art. 15401-HN8-A61
По запросу
11
PIPE, OIL RETURN art. 15670-HN8-000
По запросу
12
PIN, DOWEL (8X38) art. 90703-HN8-000
По запросу
13
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
14
Кольцо 11.5X2.3 Honda art. 91303-679-003
По запросу
15
Кольцо 14.8X2.2 Honda art. 91313-MG7-004
По запросу
16
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
17
BOLT, FLANGE (6X55) art. 95701-06055-00
По запросу
18
BOLT, FLANGE (6X90) art. 95701-06090-08
По запросу
19
ROLLER (4X15.8) art. 96220-40158
По запросу
