модель 2011 года
- Модель Big Red 700
- Код модели MUV700 A

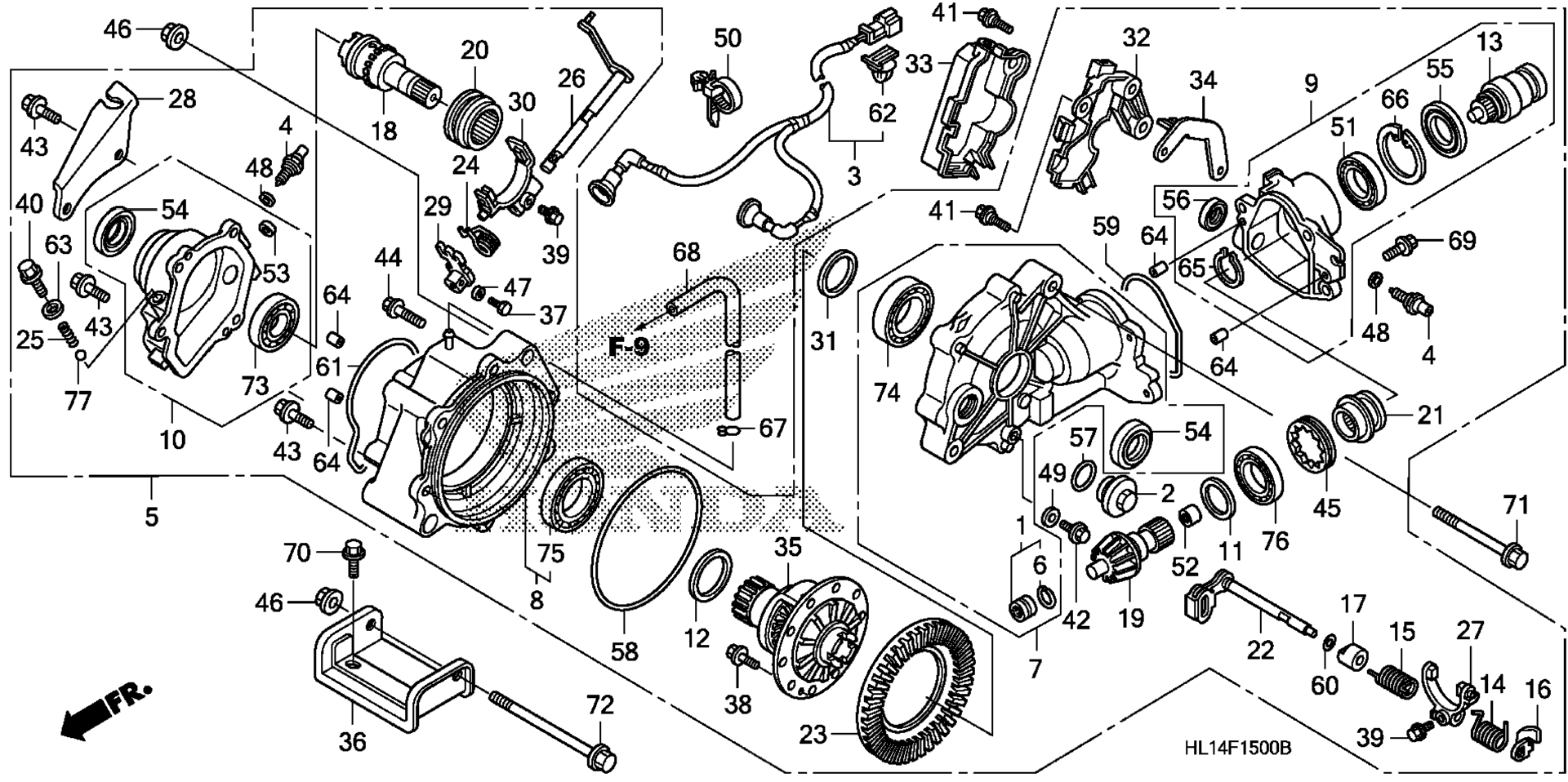

Схема передней части FINAL GEAR для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
Игольчатый подшипник (комплект) art. 06910-HN8-000
от 3 000 ₽
Аналог
9 000 ₽
Требуется 1 шт.
2
Заливная пробка заднего редуктора art. 12361-300-000
от 1 470 ₽
3
SUB-WIRE, SWITCH (4WD) art. 32101-HL1-A00
По запросу
4
SWITCH ASSY., NEUTRAL art. 35600-HN7-003
По запросу
5
GEAR ASSY., FR. FINAL art. 41400-HL1-A01
По запросу
6
RING, STOPPER art. 41405-HA7-670
По запросу
7
CASE SUB-ASSY., FR. FINAL GEAR art. 41411-HL1-A00
По запросу
8
COVER SUB-ASSY., FR. FINAL GEAR art. 41412-HL1-A00
По запросу
9
CASE SUB-ASSY., FR. CLUTCH art. 41413-HL1-A01
По запросу
10
COVER SUB-ASSY., R. FR. FINAL GEAR art. 41414-HL1-A00
По запросу
11
SHIM A, PINION GEAR (1.64) art. 41447-HM8-000
По запросу
11
SHIM B, PINION GEAR (1.70) art. 41448-HM8-000
По запросу
11
SHIM C, PINION GEAR (1.76) art. 41449-HM8-000
По запросу
11
SHIM D, PINION GEAR (1.82) art. 41451-HM8-000
По запросу
11
SHIM E, PINION GEAR (1.88) art. 41452-HM8-000
По запросу
11
SHIM F, PINION GEAR (1.94) art. 41453-HM8-000
По запросу
11
SHIM G, PINION GEAR (2.00) art. 41454-HM8-000
По запросу
11
SHIM H, PINION GEAR (2.06) art. 41455-HM8-000
По запросу
11
SHIM I, PINION GEAR (2.12) art. 41456-HM8-000
По запросу
11
SHIM J, PINION GEAR (2.18) art. 41457-HM8-000
По запросу
11
SHIM K, PINION GEAR (2.24) art. 41458-HN0-670
По запросу
11
SHIM L, PINION GEAR (2.30) art. 41459-HN0-670
По запросу
11
SHIM M, PINION GEAR (2.36) art. 41461-HN0-670
По запросу
11
SHIM N, PINION GEAR (2.42) art. 41462-HN0-670
По запросу
11
SHIM O, PINION GEAR (2.48) art. 41463-HN0-670
По запросу
12
SHIM A, RING GEAR (0.64) art. 41450-HL1-A00
По запросу
12
SHIM B, RING GEAR (0.70) art. 41451-HL1-A00
По запросу
12
SHIM C, RING GEAR (0.76) art. 41452-HL1-A00
По запросу
12
SHIM D, RING GEAR (0.82) art. 41453-HL1-A00
По запросу
12
SHIM E, RING GEAR (0.88) art. 41454-HL1-A00
По запросу
12
SHIM F, RING GEAR (0.94) art. 41455-HL1-A00
По запросу
12
SHIM G, RING GEAR (1.00) art. 41456-HL1-A00
По запросу
12
SHIM H, RING GEAR (1.06) art. 41457-HL1-A00
По запросу
12
SHIM I, RING GEAR (1.12) art. 41458-HL1-A00
По запросу
12
SHIM J, RING GEAR (1.18) art. 41459-HL1-A00
По запросу
12
SHIM K, RING GEAR (1.24) art. 41460-HL1-A00
По запросу
12
SHIM L, RING GEAR (1.30) art. 41461-HL1-A00
По запросу
12
SHIM M, RING GEAR (1.36) art. 41462-HL1-A00
По запросу
12
SHIM N, RING GEAR (1.42) art. 41463-HL1-A00
По запросу
12
SHIM O, RING GEAR (1.48) art. 41464-HL1-A00
По запросу
13
JOINT, FR. FINAL CLUTCH art. 41502-HL1-A01
По запросу
14
SPRING, FR. FINAL CLUTCH art. 41503-HP5-600
По запросу
15
SPRING, FR. FINAL CLUTCH LOCK art. 41504-HP5-600
По запросу
16
STOPPER, FR. FINAL CLUTCH art. 41505-HP5-600
По запросу
17
COLLAR, FR. FINAL CLUTCH art. 41506-HL1-A00
По запросу
18
SHAFT, R. SIDE HALF art. 41511-HL1-A00
По запросу
19
GEAR, FR. PINION (13T) art. 41521-HL1-A00
По запросу
20
SLEEVE, DIFFERENTIAL LOCK art. 41521-PL9-000
По запросу
21
SLEEVE, FR. FINAL CLUTCH art. 41527-HP5-600
По запросу
22
SHAFT, FR. FINAL CLUTCH art. 41530-HL1-A00
По запросу
23
GEAR, FR. RING (45T) art. 41531-HL1-A00
По запросу
24
SPRING, DIFFERENTIAL LOCK FORK art. 41534-HL1-A00
По запросу
25
SPRING, SELECTOR STOPPER art. 41535-HL1-A00
По запросу
26
SHAFT, DIFFERENTIAL LOCK art. 41540-HL1-A00
По запросу
27
FORK, FR. FINAL CLUTCH art. 41550-HP5-600
По запросу
28
STAY, DIFFERENTIAL LOCK CABLE art. 41553-HL1-A00
По запросу
29
STOPPER, DIFFERENTIAL LOCK SHAFT art. 41560-HL1-A00
По запросу
30
FORK, DIFFERENTIAL LOCK art. 41570-HL1-A00
По запросу
31
SHIM A, RING GEAR (0.64) art. 41580-HL1-A00
По запросу
31
SHIM B, RING GEAR (0.70) art. 41581-HL1-A00
По запросу
31
SHIM C, RING GEAR (0.76) art. 41582-HL1-A00
По запросу
31
SHIM D, RING GEAR (0.82) art. 41583-HL1-A00
По запросу
31
SHIM E, RING GEAR (0.88) art. 41584-HL1-A00
По запросу
31
SHIM F, RING GEAR (0.94) art. 41585-HL1-A00
По запросу
31
SHIM G, RING GEAR (1.00) art. 41586-HL1-A00
По запросу
31
SHIM H, RING GEAR (1.06) art. 41587-HL1-A00
По запросу
31
SHIM I, RING GEAR (1.12) art. 41588-HL1-A00
По запросу
31
SHIM J, RING GEAR (1.18) art. 41589-HL1-A00
По запросу
31
SHIM K, RING GEAR (1.24) art. 41590-HL1-A00
По запросу
31
SHIM L, RING GEAR (1.30) art. 41591-HL1-A00
По запросу
31
SHIM M, RING GEAR (1.36) art. 41592-HL1-A00
По запросу
31
SHIM N, RING GEAR (1.42) art. 41593-HL1-A00
По запросу
31
SHIM O, RING GEAR (1.48) art. 41594-HL1-A00
По запросу
31
SHIM P, RING GEAR (1.54) art. 41595-HL1-A00
По запросу
31
SHIM Q, RING GEAR (1.60) art. 41596-HL1-A00
По запросу
32
CASE, CLUTCH ARM art. 41711-HL1-A00
По запросу
33
COVER, CLUTCH ARM art. 41712-HL1-A00
По запросу
34
STAY, CLUTCH CABLE art. 41715-HL1-A00
По запросу
35
CASE, FR. DIFFERENTIAL art. 42420-HL1-A00
По запросу
36
BRACKET, FR. FINAL CASE art. 50350-HL1-A00
По запросу
37
BOLT, SPECIAL (6X16) art. 90029-PH8-000
По запросу
38
BOLT, UBS (8X17) art. 90101-HN2-680
По запросу
39
BOLT, SPECIAL (6MM) art. 90101-HP5-600
По запросу
40
SCREW, FIFTH & REVERSE SET BALL art. 90102-HL1-A00
По запросу
41
BOLT, FR. FENDER FIXING art. 90106-MM9-000
По запросу
42
Болт Honda art. 90109-371-000
от 326 ₽
43
BOLT, FLANGE (8X27) art. 90133-HP5-600
По запросу
44
BOLT, FLANGE (10X35) art. 90134-HP5-600
По запросу
45
NUT, LOCK (64MM) art. 90242-MB0-000
По запросу
46
Гайка Honda art. 90305-HC4-000
от 630 ₽
47
WASHER, SEALING (7MM) art. 90442-GF6-010
По запросу
48
WASHER, NEUTRAL SWITCH art. 90443-KR0-000
По запросу
49
Прокладка art. 90471-580-000
от 473 ₽
50
STRAP, CABLE (105MM) (BLACK) art. 90672-SB2-003
По запросу
51
BEARING, RADIAL BALL (32X58X13) art. 91055-HP5-601
от 14 850 ₽
Аналог
14 850 ₽
Требуется 1 шт.
52
BEARING, NEEDLE (12X18X12) art. 91056-HP5-601
от 14 850 ₽
Аналог
14 850 ₽
Требуется 1 шт.
53
OIL SEAL (12X19X5) (ARAI) art. 91206-KV3-003
По запросу
54
Сальник привода Honda art. 91252-HL1-A01
По запросу
55
OIL SEAL (42X58X8) art. 91252-HP5-601
от 2 405 ₽
Аналог
2 405 ₽
Требуется 1 шт.
55
Сальник (42X58X8) Honda art. 91252-HP5-602
от 14 850 ₽
Аналог
14 850 ₽
Требуется 1 шт.
56
OIL SEAL (22X30X5) art. 91253-HL1-A01
По запросу
57
Кольцо резиновое 30,8 мм Honda art. 91302-001-020
от 788 ₽
58
O-RING (156.5X1.9) art. 91351-HL1-A01
По запросу
59
GASKET, FR. FINAL CLUTCH COVER art. 91351-HP5-601
По запросу
60
O-RING (8.5X1.5) art. 91352-GAZ-930
По запросу
61
GASKET, R. SIDE COVER art. 91355-HL1-A01
По запросу
62
CLIP, CONNECTOR (RED) art. 91555-SM4-003
По запросу
63
Кольцо 12MM Honda art. 94109-12000
По запросу
64
PIN, DOWEL (6X10) art. 94301-06100
По запросу
65
CIRCLIP, OUTER (32MM) art. 94510-32000
По запросу
66
Стопорное кольцо Honda art. 94520-58000
от 490 ₽
67
CLIP, TUBE (C6.5) art. 95002-35000
По запросу
68
Трубка вакуумная Honda art. 95005-35001-30M
По запросу
69
BOLT, FLANGE (8X25) art. 95701-08025-00
По запросу
70
BOLT, FLANGE (10X20) art. 95701-10020-00
По запросу
71
BOLT, FLANGE (12X115) art. 95801-12115-08
По запросу
72
BOLT, FLANGE (12X150) art. 95801-12150-00
По запросу
73
Подшипник Honda art. 96100-60073-00
от 9 377 ₽
Аналог
9 377 ₽
Требуется 1 шт.
74
BEARING, RADIAL BALL (6008) art. 96100-60083-00
По запросу
75
BEARING, RADIAL BALL (6009) art. 96100-60093-00
По запросу
76
Подшипник хвостовика редуктора Honda art. 96100-62060-00
от 2 038 ₽
Аналог
14 850 ₽
Требуется 1 шт.
77
BALL, STEEL (#10) (5/16) art. 96211-10000
По запросу
