модель 2011 года
- Модель Big Red 700
- Код модели MUV700 A

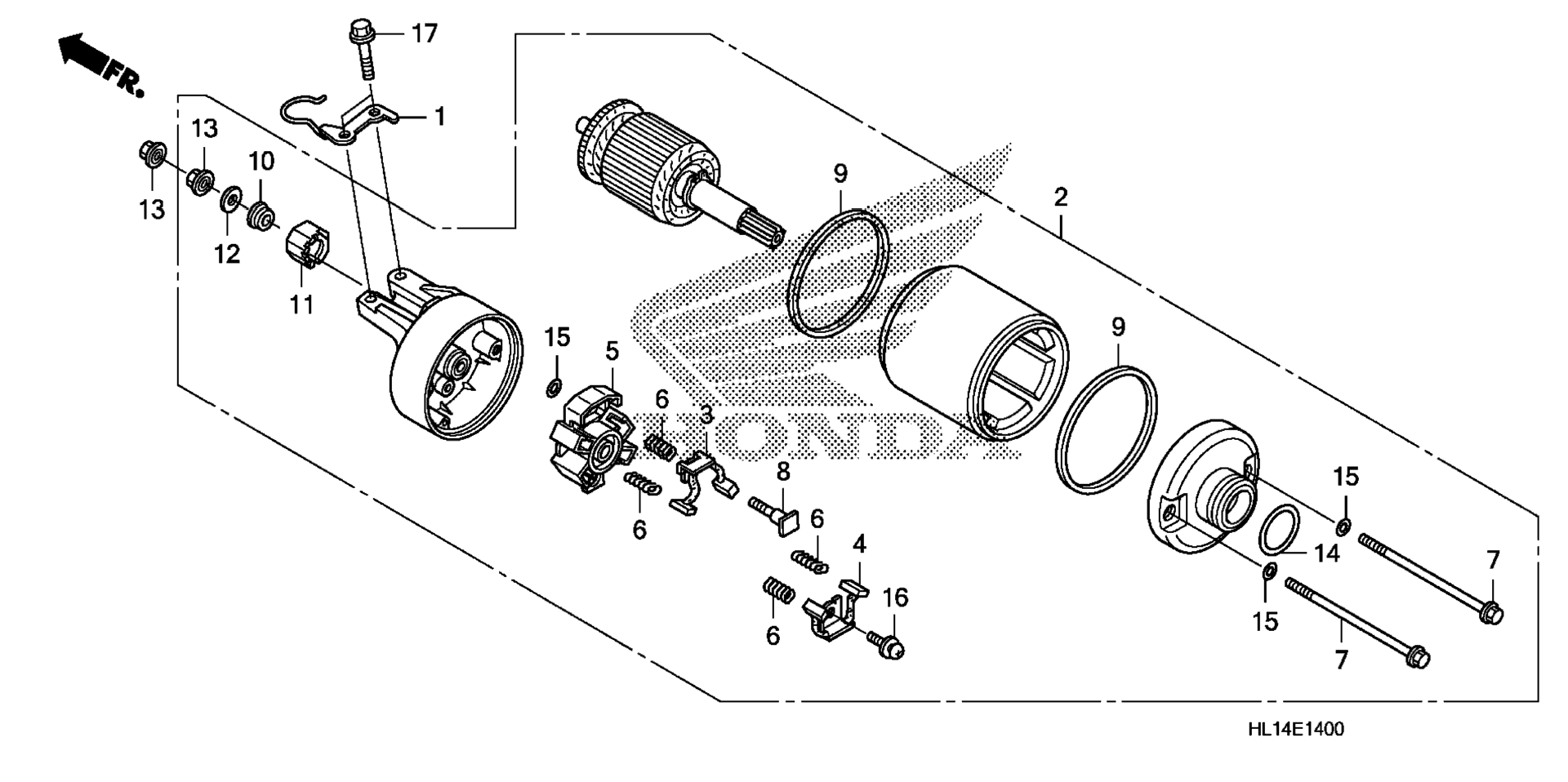

Схема стартера (1) для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, HOSE art. 19315-HN8-A60
По запросу
2
STARTER MOTOR ASSY. art. 06311-HL1-305
По запросу
3
BRUSH SET A, CARBON art. 31201-MEW-921
По запросу
4
BRUSH SET B, CARBON art. 31202-MEW-921
По запросу
5
HOLDER, BRUSH art. 31203-MEW-921
По запросу
6
SPRING, CARBON BRUSH art. 31204-MEW-921
По запросу
7
BOLT, SETTING art. 31205-MEW-921
По запросу
8
BOLT, TERMINAL art. 31206-MEW-921
По запросу
9
RING art. 31207-KS5-901
По запросу
10
INSULATOR art. 31208-MEW-921
По запросу
11
STOPPER, TERMINAL art. 31209-MEW-921
По запросу
12
WASHER art. 31210-MEW-921
По запросу
13
NUT-WASHER (6MM) art. 90071-MB0-000
По запросу
14
O-RING (24.4X3.1) art. 91312-MG7-003
По запросу
15
O-RING (4X2) art. 91320-MB0-000
По запросу
16
SCREW-WASHER (5X12) art. 93892-05012-08
По запросу
17
BOLT, FLANGE (6X25) art. 95801-06025-00
По запросу
