модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D 2A)

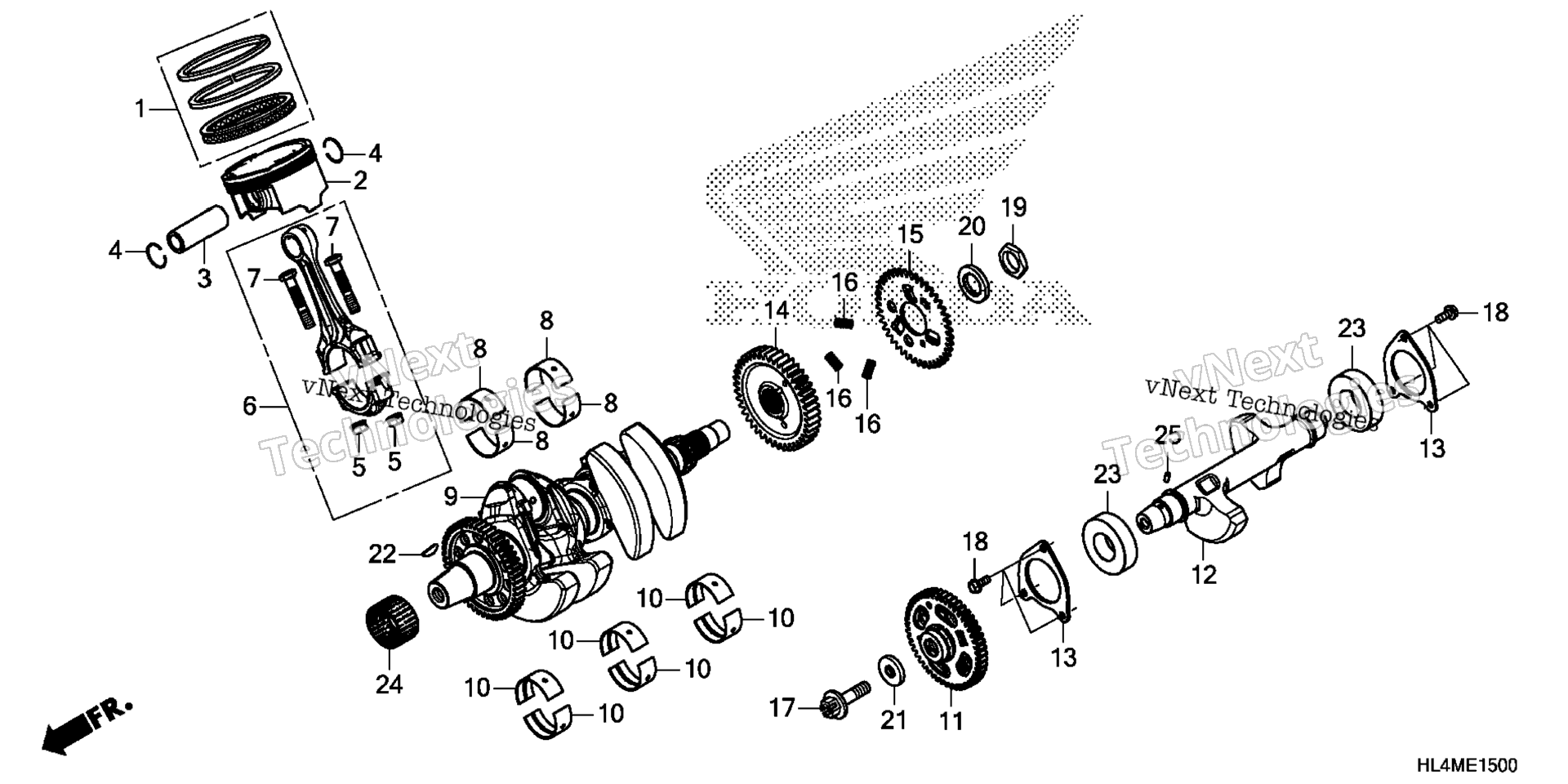

Схема коленчатого вала / PISTON для Pioneer 1000 (SXS1000M3D 2A)
Схема
Детали
Номер
Наименование детали
Цена
1
RING SET, PISTON (O.S. 0.25) art. 13011-HP0-A01
По запросу
1
RING SET, PISTON (STD) art. 13010-HP0-A01
По запросу
2
PISTON (O.S. 0.25) art. 13102-HL4-305
По запросу
2
PISTON (STD) art. 13101-HL4-000
По запросу
3
PIN, PISTON art. 13111-HL4-000
По запросу
4
CLIP, PISTON PIN (22MM) art. 13112-MC7-000
По запросу
5
NUT, CONNECTING ROD art. 13205-ME2-000
По запросу
6
ROD ASSY., CONNECTING art. 13210-HL4-000
По запросу
7
BOLT, CONNECTING ROD art. 13213-ME2-000
По запросу
8
BEARING E, CONNECTING ROD (WHITE) art. 13219-HL4-003
По запросу
8
BEARING D, CONNECTING ROD (YELLOW) art. 13218-HL4-003
По запросу
8
BEARING C, CONNECTING ROD (GREEN) art. 13217-HL4-003
По запросу
8
BEARING B, CONNECTING ROD (BROWN) art. 13216-HL4-003
По запросу
8
BEARING A, CONNECTING ROD (BLACK) art. 13215-HL4-003
По запросу
9
CRANKSHAFT art. 13300-HL4-000
По запросу
10
BEARING C, CRANKSHAFT (YELLOW) art. 13317-HL4-003
По запросу
10
BEARING E, CRANKSHAFT (PURPLE) art. 13319-HL4-003
По запросу
10
BEARING D, CRANKSHAFT (WHITE) art. 13318-HL4-003
По запросу
10
BEARING B, CRANKSHAFT (GREEN) art. 13316-HL4-003
По запросу
10
BEARING A, CRANKSHAFT (BROWN) art. 13315-HL4-003
По запросу
11
GEAR ASSY., BALANCER DRIVEN art. 13420-HL4-000
По запросу
12
SHAFT, BALANCER art. 13421-HL4-000
По запросу
13
PLATE, BALANCER BEARING SET art. 13481-HL4-000
По запросу
14
GEAR, PRIMARY DRIVE (43T) art. 23103-HL4-000
По запросу
15
SUB-GEAR, PRIMARY (43T) art. 23104-HL4-000
По запросу
16
SPRING, PRIMARY DAMPER art. 23115-MW4-000
По запросу
17
BOLT, SPECIAL (10X37.2) (LEFT HAND THREAD) art. 90005-HL4-000
По запросу
18
BOLT, FLANGE (6X16) art. 90012-HL4-000
По запросу
19
NUT, LOCK (22MM) art. 90201-HL4-000
По запросу
20
WASHER (22X37X5) art. 90404-HL4-000
По запросу
21
WASHER (10.3X30X5) art. 90405-HL4-000
По запросу
22
KEY, WOODRUFF (25X18) art. 90742-KYJ-900
По запросу
23
BEARING, RADIAL BALL SPECIAL (62/28) art. 91016-HL4-003
По запросу
24
BEARING, NEEDLE (39X44X23.8) art. 91018-HL4-003
По запросу
25
ROLLER (4X10) art. 96220-40100
По запросу
