модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D 2A)

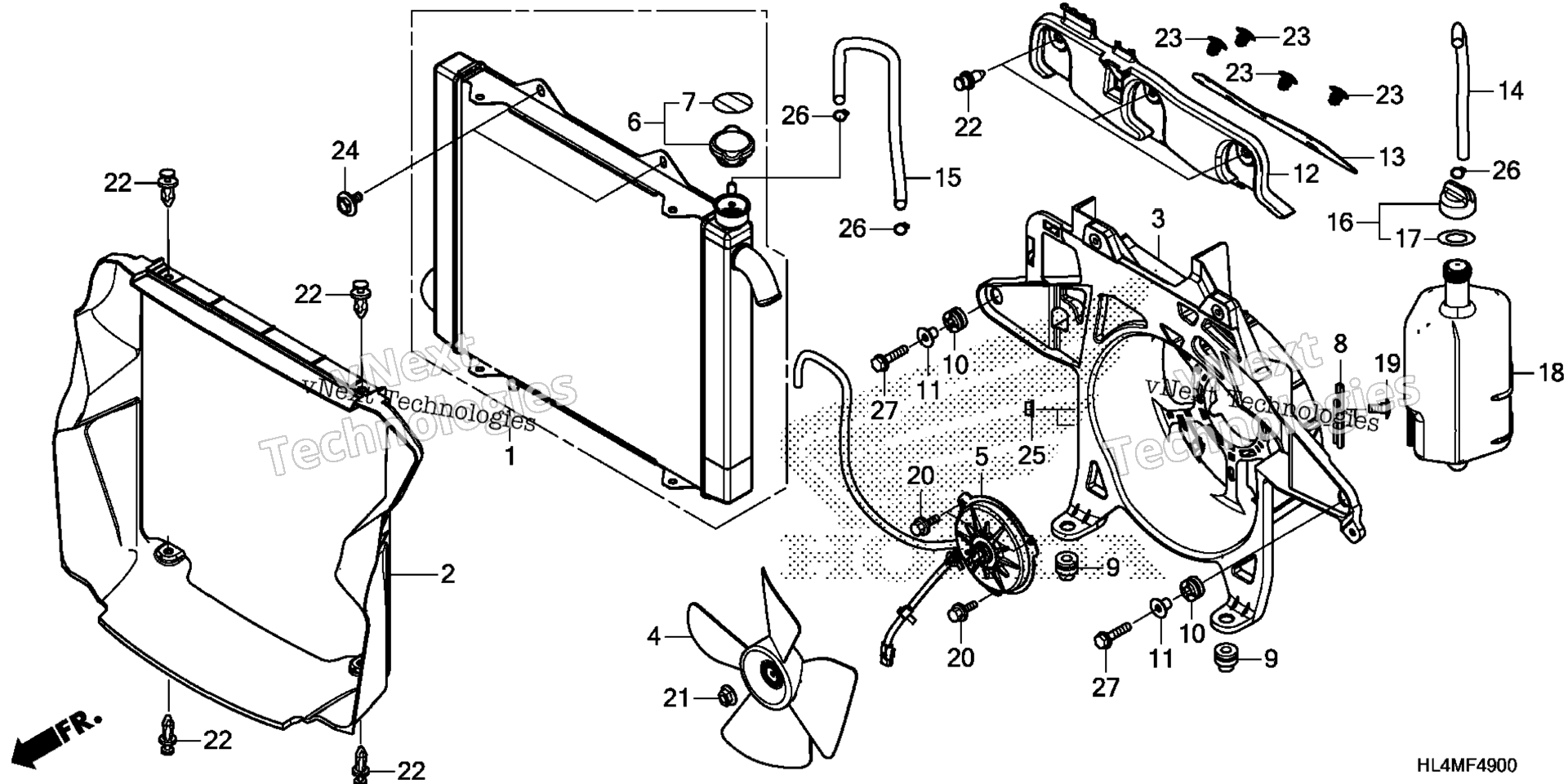

Схема радиатора для Pioneer 1000 (SXS1000M3D 2A)
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR art. 19010-HL4-F01
По запросу
2
SHROUD, RADIATOR art. 19014-HL4-A00
По запросу
3
STAY, FAN MOTOR art. 19015-HL4-A01
По запросу
4
FAN, COOLING art. 19020-HN7-000
По запросу
5
MOTOR ASSY., FAN art. 19030-HL4-A01
По запросу
6
CAP, RADIATOR (TOYO) art. 19037-GEE-710
По запросу
7
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
8
STAY, RESERVE TANK art. 19050-HL4-A00
По запросу
9
RUBBER, RADIATOR MOUNTING art. 19051-HL4-A00
По запросу
10
Втулка резиновая Honda art. 19051-KA3-830
По запросу
11
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
12
PLATE, AIR GUIDE art. 19071-HL4-F00
По запросу
13
RUBBER, AIR GUIDE art. 19072-HL4-F00
По запросу
14
TUBE A, RESERVE TANK art. 19103-HL4-A00
По запросу
15
TUBE B, RESERVE TANK art. 19104-HL4-A00
По запросу
16
CAP ASSY., RESERVE TANK art. 19106-GET-000
По запросу
17
GASKET, RESERVE TANK art. 19107-GET-000
По запросу
18
TANK, RADIATOR RESERVE art. 19110-HL4-F00
По запросу
19
SCREW, PAN (6X14) art. 90106-KBV-000
По запросу
20
BOLT, FLANGE (5X10) art. 90196-MBB-003
По запросу
21
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
22
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
23
CLIP, WASHER MOUTH art. 91504-SD5-003
По запросу
24
BOLT-WASHER (6X14) art. 93404-06014-00
По запросу
25
NUT, FLANGE (6MM) art. 94050-06000
По запросу
26
CLIP, TUBE (C11) art. 95002-70000
По запросу
27
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
