модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D 2A)

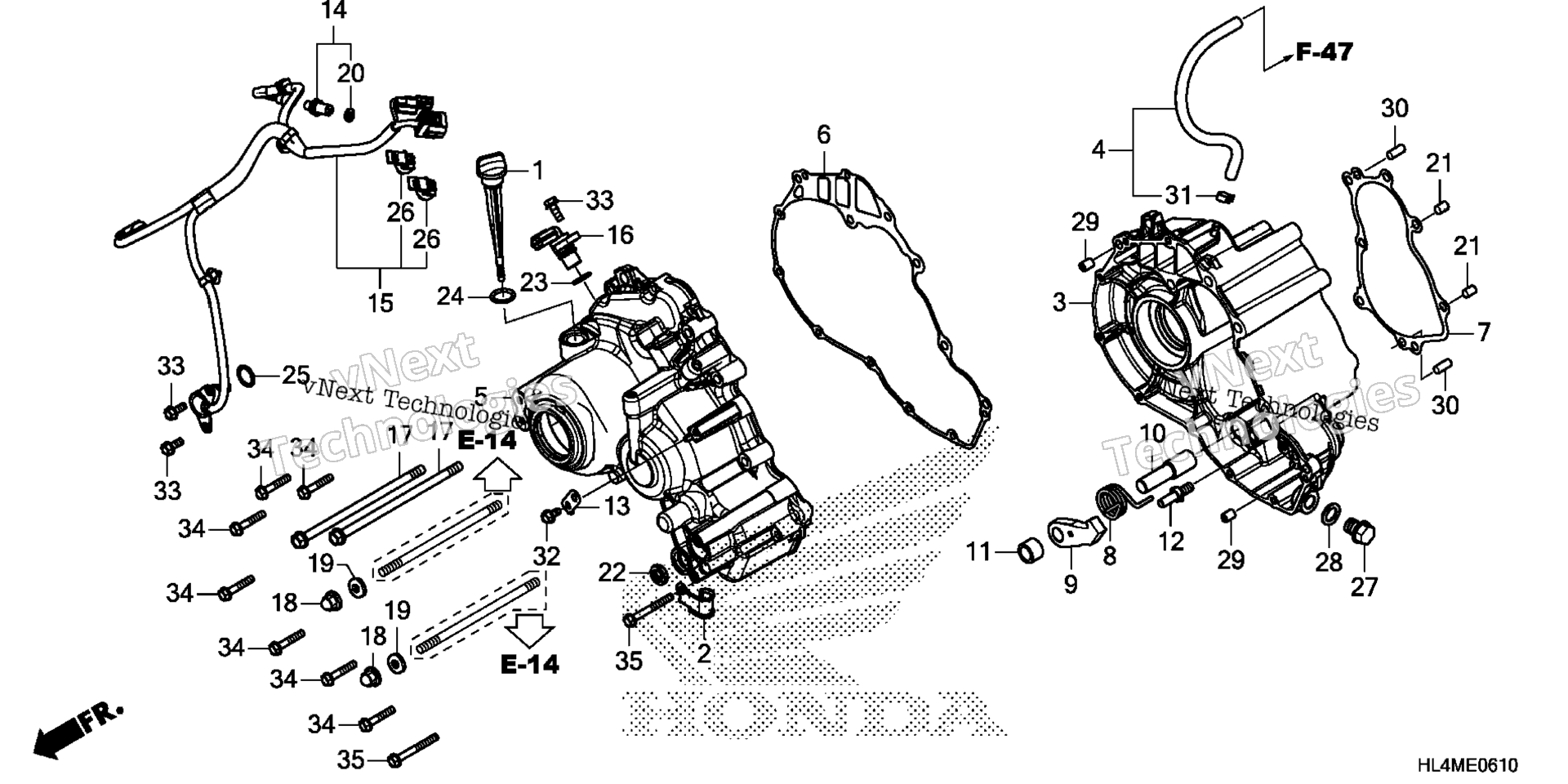

Схема sUB трансмиссия картер для Pioneer 1000 (SXS1000M3D 2A)
Схема
Детали
Номер
Наименование детали
Цена
1
DIPSTICK, OIL art. 15650-HL4-000
По запросу
2
CLAMP, DRAIN HOSE art. 19530-HL4-000
По запросу
3
CASE, SUB-TRANSMISSION art. 21100-HL4-000
По запросу
4
TUBE ASSY., BREATHER art. 21111-HL4-010
По запросу
5
COVER, SUB-TRANSMISSION art. 21200-HL4-000
По запросу
6
GASKET, SUB-TRANSMISSION COVER art. 21205-HL4-003
По запросу
7
GASKET, SUB-TRANSMISSION CASE art. 21206-HL4-003
По запросу
8
SPRING, PARKING PAWL art. 24552-HL4-000
По запросу
9
PAWL, PARKING BRAKE art. 24561-PL4-020
По запросу
10
SHAFT, PARKING art. 24562-HL4-000
По запросу
11
COLLAR, PARKING art. 24563-HL4-000
По запросу
12
PIN, GEARSHIFT RETURN SPRING art. 24652-HL4-000
По запросу
13
STAY, HARNESS CLIP art. 32156-HL4-000
По запросу
14
SWITCH SET, NEUTRAL art. 35600-HL4-305
По запросу
15
SWITCH ASSY., SUB-DRUM POSITION art. 35759-HL4-003
По запросу
16
SENSOR ASSY., SPEED (TDK-EPC) art. 37700-KZR-601
По запросу
17
BOLT, FLANGE (8X165) art. 90017-HL4-000
По запросу
18
NUT, HEX. CAP (8MM) art. 90307-MJE-D00
По запросу
19
WASHER, SEALING (8MM) art. 90441-286-000
По запросу
20
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
21
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
22
OIL SEAL (12X20X5) (ARAI) art. 91205-KF0-003
По запросу
23
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
24
O-RING (18X3) (ARAI) art. 91307-KF0-003
По запросу
25
O-RING (17.0X2.5) art. 91333-KE5-003
По запросу
26
CLIP, CONNECTOR (DARK BLUE) art. 91535-STK-003
По запросу
27
BOLT, DRAIN PLUG (14MM) art. 92800-14000
По запросу
28
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
29
Палец 8X14 Honda art. 94301-08140
от 221 ₽
30
PIN, DOWEL (10X16) art. 94301-10160
По запросу
31
CLAMP, TUBE (D10) art. 95002-41000-08
По запросу
32
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
33
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
34
BOLT, FLANGE (6X35) art. 95701-06035-00
По запросу
35
BOLT, FLANGE (6X55) art. 95701-06055-00
По запросу
