модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D 2A)

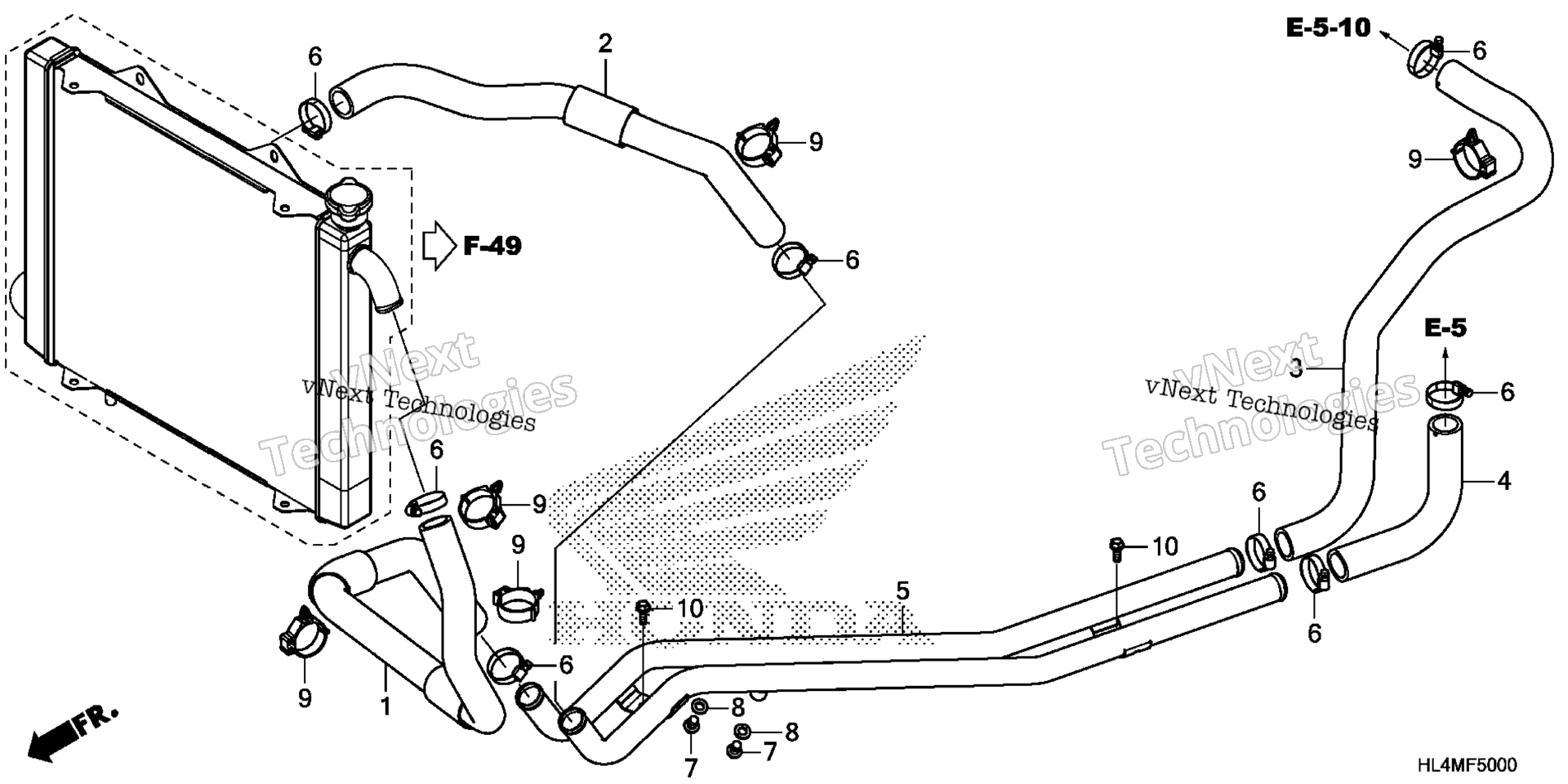

Схема системы охлаждения PIPE / WATER HOSE для Pioneer 1000 (SXS1000M3D 2A)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, R. FR. WATER art. 19505-HL4-A00
По запросу
2
HOSE, L. FR. WATER art. 19506-HL4-F00
По запросу
3
HOSE, R. RR. WATER art. 19507-HL4-A00
По запросу
4
HOSE, L. RR. WATER art. 19508-HL4-A00
По запросу
5
PIPE, WATER art. 19509-HL4-AK0
По запросу
6
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
7
BOLT, SEALING (8MM) art. 90024-612-000
По запросу
8
Прокладка art. 90471-580-000
от 473 ₽
9
CLIP, WIRE HARNESS (BLACK) art. 91556-SK7-003
По запросу
10
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
Другие схемы модели
Система охлаждения PIPE / WATER HOSE
