модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D 2A)

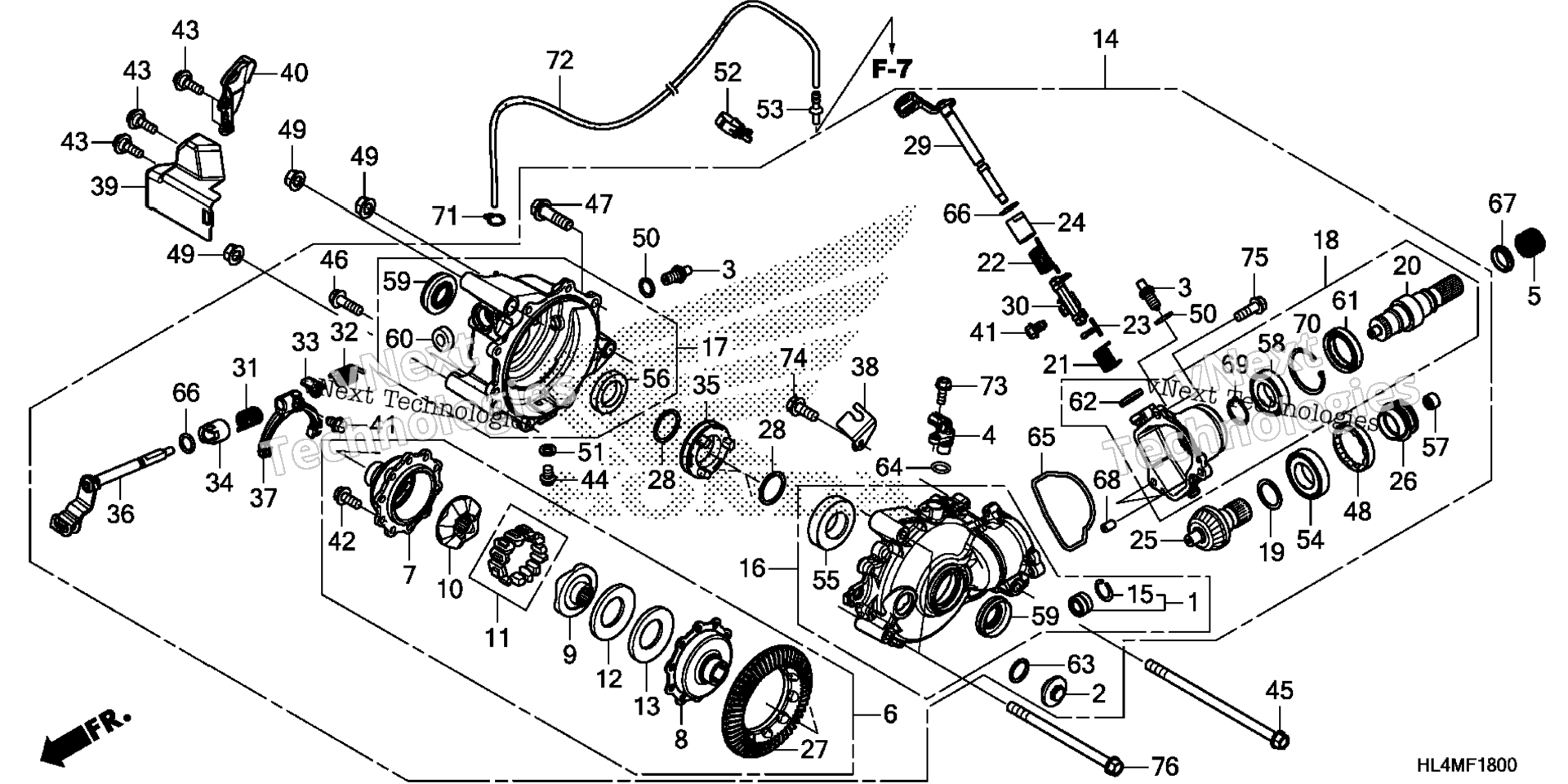

Схема передней части FINAL GEAR (1) для Pioneer 1000 (SXS1000M3D 2A)
Схема
Детали
Номер
Наименование детали
Цена
1
BEARING SET, NEEDLE art. 06910-HR6-B00
от 9 377 ₽
Аналог
9 377 ₽
Требуется 1 шт.
2
Заливная пробка заднего редуктора art. 12361-300-000
от 1 470 ₽
3
SWITCH ASSY., NEUTRAL art. 35600-HN7-003
По запросу
4
SENSOR ASSY., SPEED (TDK-EPC) art. 37700-KZR-601
По запросу
5
SPRING, FR. PROPELLER SHAFT art. 40415-HL4-A00
По запросу
6
DIFFERENTIAL ASSY., FR. art. 41200-HL4-A01
По запросу
7
CASE, FR. DIFFERENTIAL art. 41211-HL4-A01
По запросу
8
CAP, FR. DIFFERENTIAL CASE art. 41212-HL4-A01
По запросу
9
CAM, FACE (66) (A) art. 41231-HL4-A01
По запросу
10
CAM, FACE (66) (B) art. 41232-HL4-A01
По запросу
11
FOLLOWER SET, CAM art. 41240-HL4-A01
По запросу
12
SHIM A (1.3) art. 41251-HL4-A01
По запросу
12
SHIM B (1.4) art. 41252-HL4-A01
По запросу
12
SHIM C (1.5) art. 41253-HL4-A01
По запросу
12
SHIM D (1.6) art. 41254-HL4-A01
По запросу
12
SHIM E (1.7) art. 41255-HL4-A01
По запросу
13
SPRING, DIFFERENTIAL SIDE CONED art. 41261-HL4-A01
По запросу
14
GEAR ASSY., FR. FINAL art. 41400-HL4-F00
По запросу
15
RING, STOPPER art. 41405-HA7-670
По запросу
16
CASE SUB-ASSY., FR. FINAL GEAR art. 41411-HL4-A00
По запросу
17
COVER SUB-ASSY., FR. FINAL GEAR art. 41412-HL4-A00
По запросу
18
CASE SUB-ASSY., FR. CLUTCH art. 41413-HL4-A00
По запросу
19
SHIM A, PINION GEAR (1.64) art. 41447-HM8-000
По запросу
19
SHIM B, PINION GEAR (1.70) art. 41448-HM8-000
По запросу
19
SHIM C, PINION GEAR (1.76) art. 41449-HM8-000
По запросу
19
SHIM D, PINION GEAR (1.82) art. 41451-HM8-000
По запросу
19
SHIM E, PINION GEAR (1.88) art. 41452-HM8-000
По запросу
19
SHIM F, PINION GEAR (1.94) art. 41453-HM8-000
По запросу
19
SHIM G, PINION GEAR (2.00) art. 41454-HM8-000
По запросу
19
SHIM H, PINION GEAR (2.06) art. 41455-HM8-000
По запросу
19
SHIM I, PINION GEAR (2.12) art. 41456-HM8-000
По запросу
19
SHIM J, PINION GEAR (2.18) art. 41457-HM8-000
По запросу
20
JOINT, FR. FINAL CLUTCH art. 41502-HL4-A00
По запросу
21
SPRING, FR. FINAL CLUTCH art. 41503-HP5-600
По запросу
22
SPRING, FR. FINAL CLUTCH LOCK art. 41504-HP5-600
По запросу
23
STOPPER, FR. FINAL CLUTCH art. 41505-HP5-600
По запросу
24
COLLAR, FR. FINAL CLUTCH art. 41506-HL1-A00
По запросу
25
GEAR, FR. PINION (13T) art. 41521-HL4-A00
По запросу
26
SLEEVE, FR. FINAL CLUTCH art. 41527-HR0-F00
По запросу
27
GEAR, FR. RING (44T) art. 41531-HL4-A00
По запросу
28
SPACER A, RING GEAR (1.82) art. 41540-HA0-000
По запросу
28
SPACER B, RING GEAR (1.88) art. 41541-HA0-000
По запросу
28
SPACER C, RING GEAR (1.94) art. 41542-HA0-000
По запросу
28
SPACER D, RING GEAR (2.00) art. 41543-HA0-000
По запросу
28
SPACER E, RING GEAR (2.06) art. 41544-HA0-000
По запросу
28
SPACER F, RING GEAR (2.12) art. 41545-HA0-000
По запросу
28
SPACER G, RING GEAR (2.18) art. 41546-HA0-000
По запросу
28
SPACER H, RING GEAR (2.24) art. 41547-HA0-000
По запросу
28
SPACER I, RING GEAR (2.30) art. 41548-HA0-000
По запросу
28
SPACER X, RING GEAR (1.14) art. 41561-HL4-A00
По запросу
28
SPACER Y, RING GEAR (1.20) art. 41562-HL4-A00
По запросу
28
SPACER Z, RING GEAR (1.76) art. 41563-HL4-A00
По запросу
28
SPACER J, RING GEAR (1.80) art. 41564-HL4-A00
По запросу
28
SPACER K, RING GEAR (1.86) art. 41565-HL4-A00
По запросу
28
SPACER L, RING GEAR (1.92) art. 41566-HL4-A00
По запросу
28
SPACER M, RING GEAR (1.98) art. 41567-HL4-A00
По запросу
28
SPACER N, RING GEAR (2.04) art. 41568-HL4-A00
По запросу
29
SHAFT, FR. FINAL CLUTCH art. 41540-HL4-A00
По запросу
30
FORK, FR. FINAL CLUTCH art. 41550-HL4-A00
По запросу
31
SPRING A, DIFFERENTIAL LOCK art. 41603-HL4-A00
По запросу
32
SPRING B, DIFFERENTIAL LOCK art. 41604-HL4-A00
По запросу
33
STOPPER, DIFFERENTIAL LOCK SHAFT art. 41605-HL4-A00
По запросу
34
COLLAR, FR. DIFFERENTIAL LOCK art. 41606-HL4-A00
По запросу
35
SLEEVE, DIFFERENTIAL LOCK art. 41627-HL4-A00
По запросу
36
SHAFT, FR. DIFFERENTIAL LOCK art. 41640-HL4-A00
По запросу
37
FORK, DIFFERENTIAL LOCK art. 41650-HL4-A00
По запросу
38
STAY, CLUTCH CABLE art. 41712-HL4-F40
По запросу
39
COVER, FR. DIFFERENTIAL LOCK art. 41719-HL4-A00
По запросу
40
COVER, FR. CLUTCH art. 41728-HL4-A00
По запросу
41
BOLT, SPECIAL (6MM) art. 90102-HL4-A00
По запросу
42
BOLT, FLANGE (10X23) art. 90104-HL4-A00
По запросу
43
BOLT, FR. FENDER FIXING art. 90106-MM9-000
По запросу
44
Болт Honda art. 90109-371-000
от 326 ₽
45
BOLT, FLANGE (10X192) art. 90121-HL4-A00
По запросу
46
BOLT, FLANGE (8X27) art. 90133-HP5-600
По запросу
47
BOLT, FLANGE (10X35) art. 90134-HP5-600
По запросу
48
NUT, LOCK (64MM) art. 90242-MB0-000
По запросу
49
Гайка Honda art. 90305-HC0-770
от 578 ₽
50
WASHER, NEUTRAL SWITCH art. 90443-KR0-000
По запросу
51
Прокладка art. 90471-580-000
от 473 ₽
52
CLAMP, HARNESS art. 90652-HC4-003
По запросу
53
JOINT, BREATHER TUBE art. 90652-HF7-003
По запросу
54
BEARING, RADIAL BALL (6206) art. 91051-HL4-A01
По запросу
55
Подшипник 35х68х16 Honda art. 91052-HL4-A01
По запросу
56
BEARING, RADIAL BALL (6907) art. 91055-HL4-A01
По запросу
57
BEARING, NEEDLE (12X18X12) art. 91056-HP5-601
от 14 850 ₽
Аналог
14 850 ₽
Требуется 1 шт.
58
BEARING, RADIAL BALL (60/32) art. 91059-HL4-A01
По запросу
59
Сальник боковой Honda art. 91251-HL4-A01
По запросу
60
OIL SEAL (24X32X5) art. 91252-HL4-A01
По запросу
61
Сальник art. 91254-HR3-A21
По запросу
62
Сальник art. 91254-KS7-831
от 2 405 ₽
Аналог
2 405 ₽
Требуется 1 шт.
Аналог
14 850 ₽
Требуется 1 шт.
63
Кольцо резиновое 30,8 мм Honda art. 91302-001-020
от 788 ₽
64
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
65
GASKET, FR. FINAL CLUTCH COVER art. 91351-HL4-A00
По запросу
66
O-RING (8.5X1.5) art. 91352-GAZ-930
По запросу
67
O-RING, SPECIAL art. 91362-HL4-A01
По запросу
68
PIN, DOWEL (6X10) art. 94301-06100
По запросу
69
CIRCLIP (OUTER) (32MM) art. 94510-32000
По запросу
70
Стопорное кольцо Honda art. 94520-58000
от 490 ₽
71
CLIP, TUBE (C6.5) art. 95002-35000
По запросу
72
Трубка вакуумная Honda art. 95005-35001-30M
По запросу
73
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
74
BOLT, FLANGE (8X20) art. 95701-08020-00
По запросу
75
BOLT, FLANGE (8X25) art. 95701-08025-00
По запросу
76
BOLT, FLANGE (10X150) art. 95801-10150-08
По запросу
