модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D A)

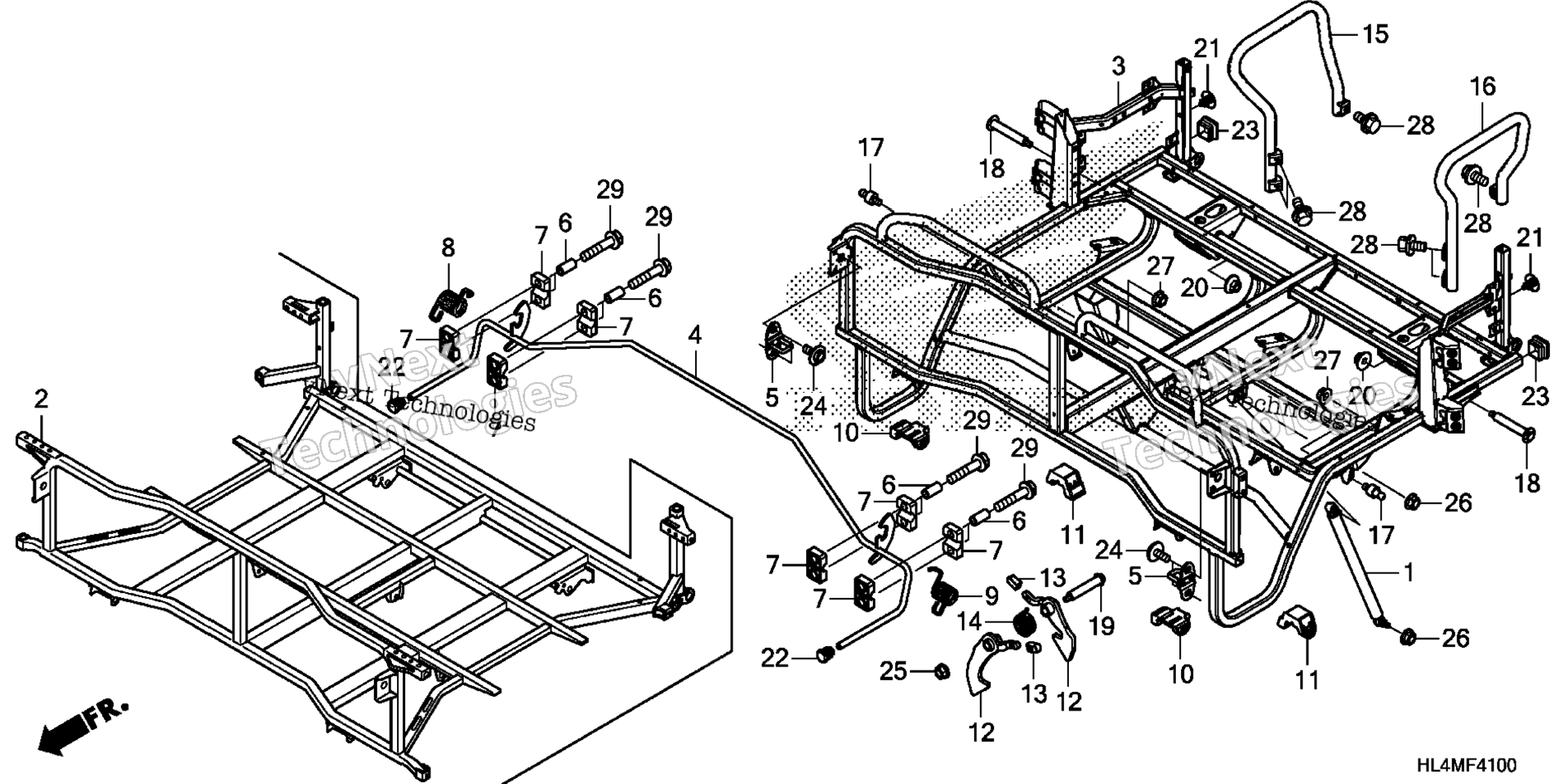

Схема кузова для Pioneer 1000 (SXS1000M3D A)
Схема
Детали
Номер
Наименование детали
Цена
1
DAMPER, RR. BED art. 74820-HL4-A51
По запросу
2
BED, RR. art. 81500-HL4-A50
По запросу
4
LEVER, BED LOCK art. 81521-HL4-A00
По запросу
5
STRIKER ASSY. art. 81522-HL4-A00
По запросу
6
COLLAR, LEVER BRACKET art. 81524-HL3-A00
По запросу
7
HOLDER, LEVER LOCK art. 81526-HL3-A00
По запросу
8
SPRING, R. LOCK LEVER art. 81527-HL3-A00
По запросу
9
SPRING, L. LOCK LEVER art. 81528-HL3-A00
По запросу
10
RUBBER, FRAME SUPPORT (FR) art. 81533-HL4-A00
По запросу
11
RUBBER, FRAME SUPPORT (RR) art. 81534-HL4-A00
По запросу
18
BOLT, FLANGE (8MM) art. 90112-HL3-A00
По запросу
20
NUT, FLANGE (8MM) art. 90361-SR3-000
По запросу
21
CLIP, ROOF (7MM) *NH1* (BLACK) art. 90671-S0D-003YW
По запросу
22
CAP, PIPE END (1/2") art. 90851-HL4-A00
По запросу
24
BOLT-WASHER (6X16) art. 93404-06016-07
По запросу
26
NUT, FLANGE (8MM) art. 94050-08000
По запросу
29
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
