модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D A)

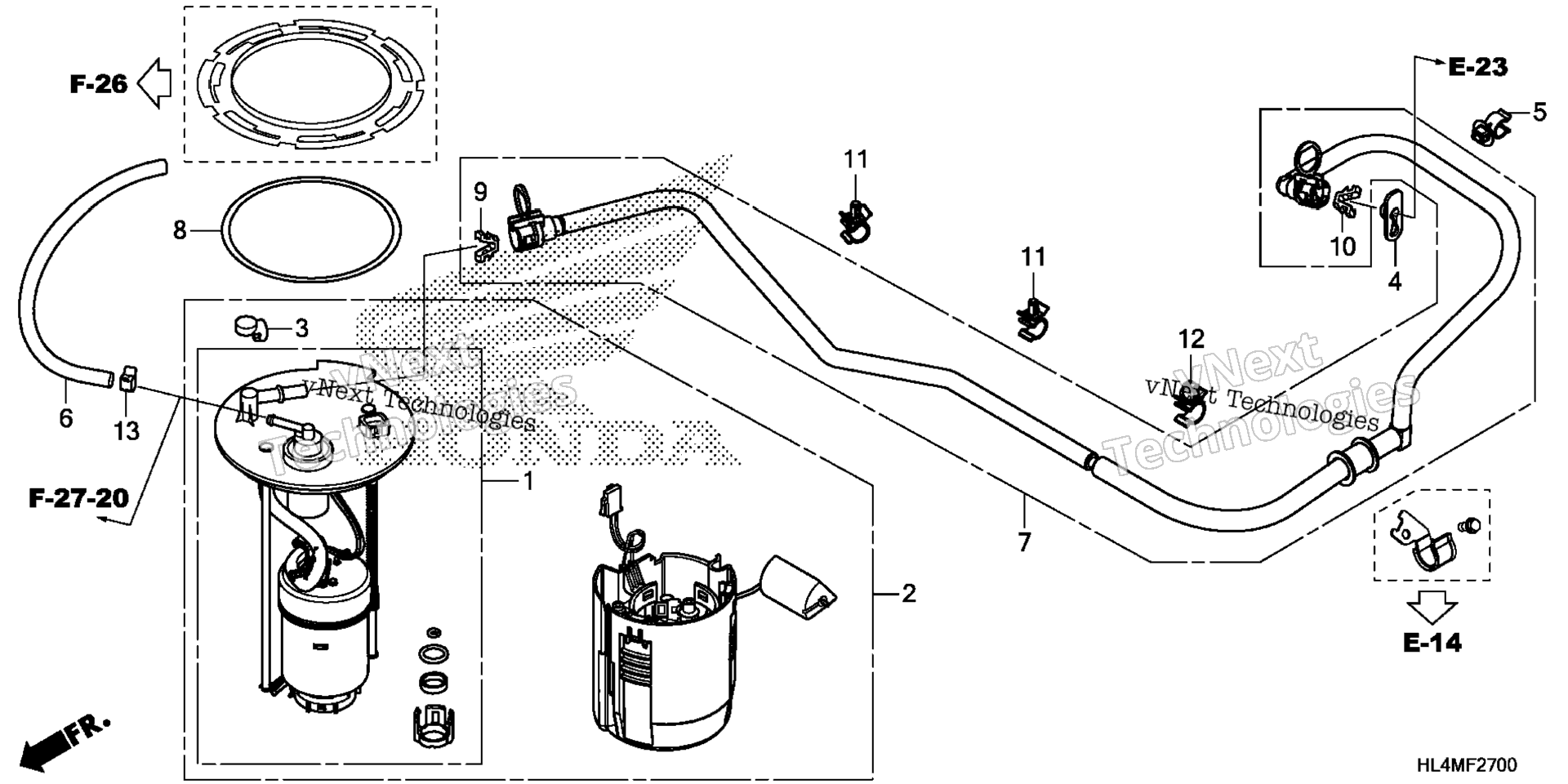

Схема топливного насоса для Pioneer 1000 (SXS1000M3D A)
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER SET, FUEL (ACTUAL FUEL FILTER NOT art. 16010-HL3-A01
По запросу
2
PUMP ASSY., FUEL (FUEL FILTER INCLUDED) art. 16700-HL3-A02
По запросу
3
DAMPER, CONNECTOR art. 16719-HW1-670
По запросу
4
DAMPER, CONNECTOR art. 16719-MEW-920
По запросу
5
CLAMP A, FUEL HOSE art. 16725-PNA-003
По запросу
6
TUBE, FUEL TANK BREATHER art. 17511-HL4-A00
По запросу
7
HOSE, FUEL FEED art. 17570-HL4-F01
По запросу
8
GASKET, FUEL PUMP art. 17574-HR3-A21
По запросу
9
RETAINER (ORANGE) (TOKAI) art. 17711-S0X-003
По запросу
10
RETAINER (BLUE GREEN) (TOKAI) art. 17711-S0X-931
По запросу
11
CLIP art. 90652-HL4-A01
По запросу
12
CLAMP, HOSE (D15) art. 90654-HL4-A01
По запросу
13
CLAMP, TUBE (D10) art. 95002-41000-08
По запросу
