модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D A)

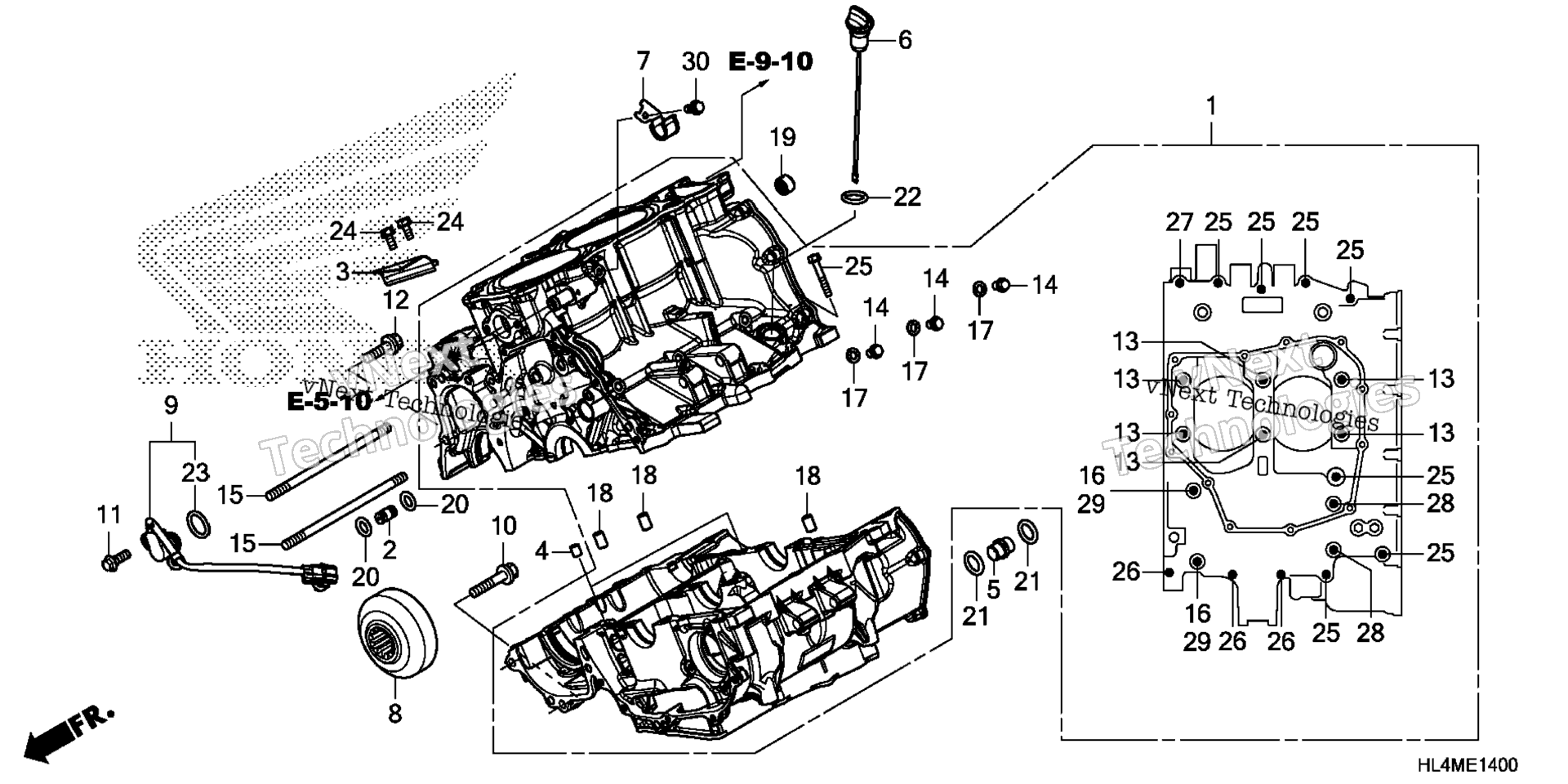

Схема картера для Pioneer 1000 (SXS1000M3D A)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-HL4-010
По запросу
2
PIN, OIL GUIDE (8MM) art. 11145-HL4-000
По запросу
3
COVER, ANGLE SENSOR art. 11150-HL4-000
По запросу
4
ORIFICE (1.3MM) art. 11207-HL4-000
По запросу
5
JOINT, SPECIAL art. 15236-HL4-000
По запросу
6
DIPSTICK, OIL art. 15660-HL4-000
По запросу
7
STAY, FUEL HOSE art. 17560-HL4-000
По запросу
8
DAMPER ASSY., FINAL DRIVE art. 23060-HL4-AJ0
По запросу
9
SENSOR ASSY., ANGLE (350DEGREE) art. 38800-HL4-003
По запросу
10
BOLT, FLANGE (8X40) art. 90003-MCS-000
По запросу
11
BOLT, KNOCK (6MM) art. 90011-MGE-D00
По запросу
12
BOLT, FLANGE (8X28) art. 90014-HL4-000
По запросу
13
BOLT, FLANGE (10X110) art. 90015-HL4-003
По запросу
14
BOLT, SEALING (8MM) art. 90024-612-000
По запросу
15
BOLT, STUD (8X167) art. 90031-HL4-000
По запросу
16
WASHER, SEALING (8MM) art. 90442-MR1-770
По запросу
17
Прокладка art. 90471-580-000
от 473 ₽
18
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
19
BEARING, NEEDLE (12X18X12) art. 91024-MGS-D21
По запросу
20
Кольцо 5X1.7 Honda art. 91305-MG7-003
По запросу
21
O-RING (22.8X2.4) art. 91306-HL4-000
По запросу
22
O-RING (18X3) art. 91307-035-000
По запросу
23
O-RING (16.5X2.5) art. 91310-MGE-D01
По запросу
24
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
25
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
26
BOLT, FLANGE (6X50) art. 95701-06050-00
По запросу
27
BOLT, FLANGE (6X60) art. 95701-06060-00
По запросу
28
BOLT, FLANGE (8X40) art. 95701-08040-00
По запросу
29
BOLT, FLANGE (8X65) art. 95701-08065-00
По запросу
30
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
