модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D A)

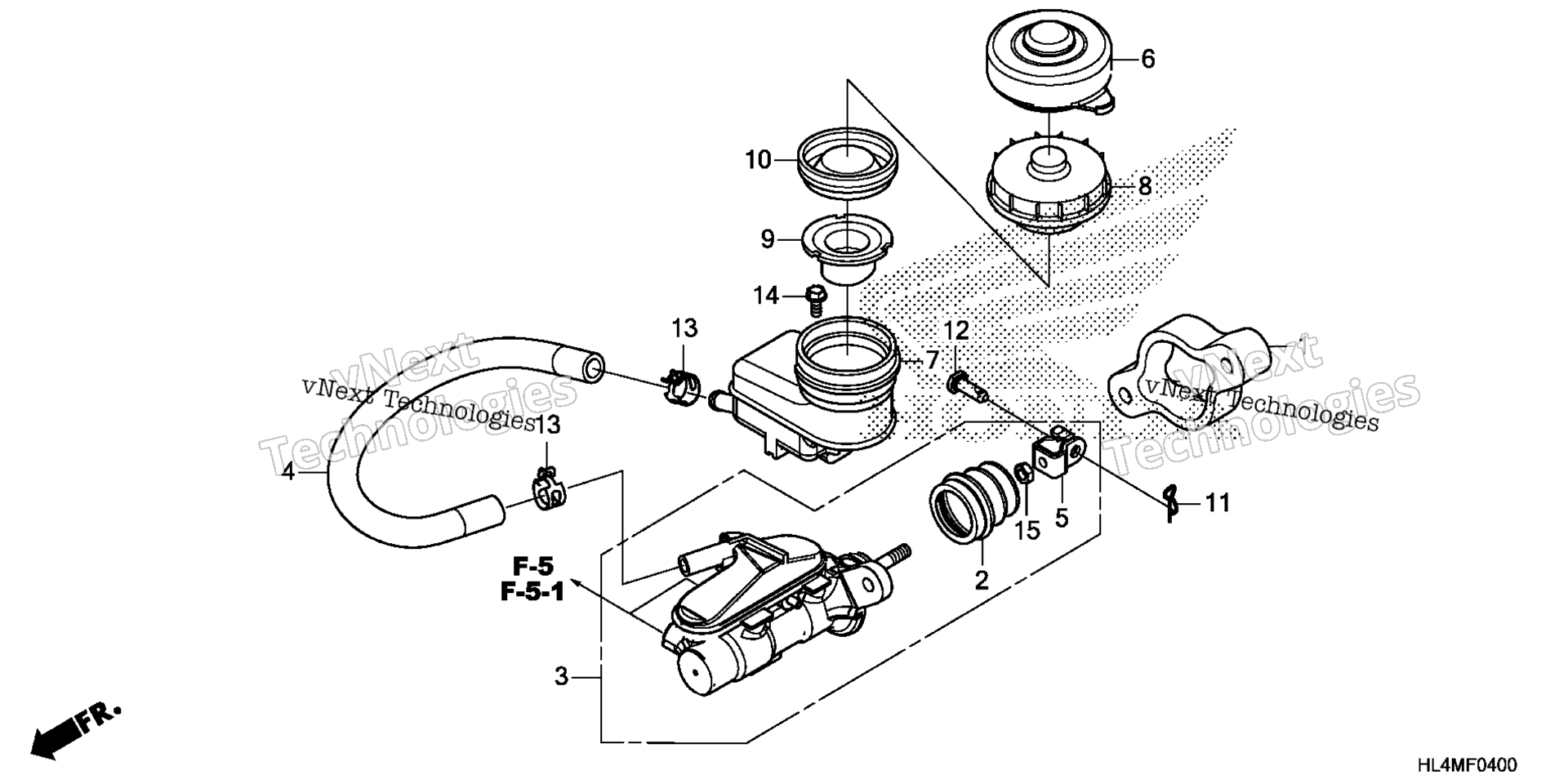

Схема переднего главного цилиндра тормоза для Pioneer 1000 (SXS1000M3D A)
Схема
Детали
Номер
Наименование детали
Цена
1
SPACER, MASTER CYLINDER art. 45139-HL4-F00
По запросу
2
BOOT art. 45504-HL4-A01
По запросу
3
MASTER CYLINDER SUB-ASSY. (COO) art. 45510-HL4-306
По запросу
4
HOSE, RESERVOIR TANK art. 45512-HL4-F01
По запросу
5
YOKE (NISSIN) art. 46151-SA5-003
По запросу
6
COVER, RESERVE TANK CAP art. 46163-HL1-A00
По запросу
7
RESERVOIR art. 46660-SNA-A01
По запросу
8
CAP, RESERVE TANK art. 46662-HL3-A02
По запросу
9
FILTER, BRAKE RESERVOIR art. 46666-S2K-003
По запросу
10
DIAPHRAGM art. 46669-S5A-003
По запросу
11
PIN, LOCK (8MM) art. 46911-S70-003
По запросу
12
PIN, CLUTCH PEDAL art. 46912-S84-A00
По запросу
13
CLAMP art. 53726-HL4-F01
По запросу
14
BOLT, FLANGE (6X14) art. 90106-MCN-720
По запросу
15
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
