модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D A)

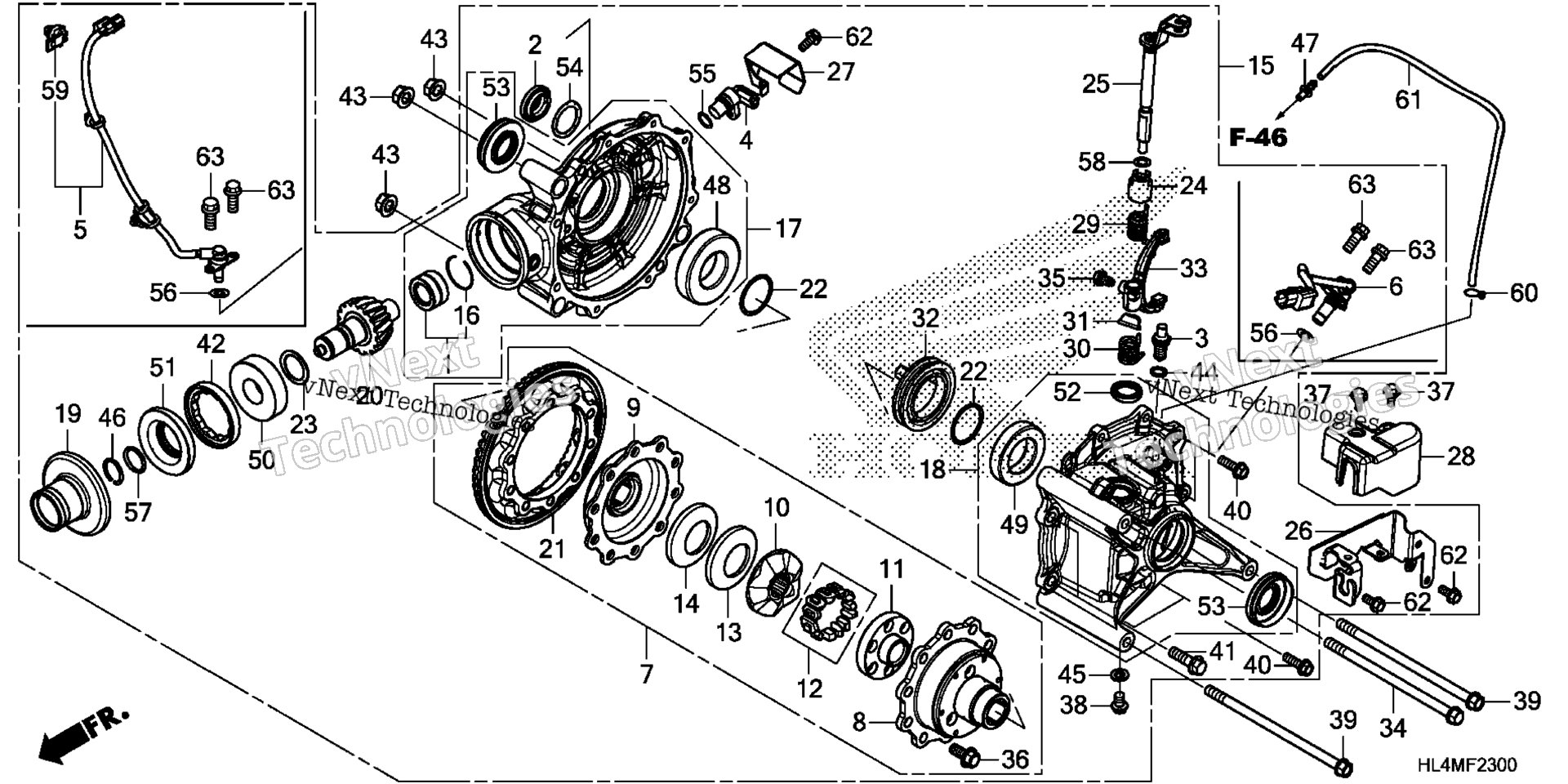

Схема fINAL DRIVEN передача для Pioneer 1000 (SXS1000M3D A)
Схема
Детали
Номер
Наименование детали
Цена
1
BEARING SET, NEEDLE art. 06911-HL4-A00
По запросу
2
Заливная пробка заднего редуктора art. 12361-300-000
от 1 470 ₽
3
SWITCH ASSY., NEUTRAL art. 35600-HN7-003
По запросу
4
SENSOR ASSY., SPEED (TDK-EPC) art. 37700-KZR-601
По запросу
7
DIFFERENTIAL ASSY., RR. art. 41100-HL4-A01
По запросу
8
CASE, RR. DIFFERENTIAL art. 41111-HL4-A01
По запросу
9
CAP, RR. DIFFERENTIAL CASE art. 41112-HL4-A01
По запросу
10
CAM, FACE (68) (A) art. 41131-HL4-A01
По запросу
11
CAM, FACE (68) (B) art. 41132-HL4-A01
По запросу
12
FOLLOWER SET, CAM art. 41140-HL4-A01
По запросу
13
SHIM E (1.7) art. 41155-HL4-A01
По запросу
13
SHIM D (1.6) art. 41154-HL4-A01
По запросу
13
SHIM C (1.5) art. 41153-HL4-A01
По запросу
13
SHIM A (1.3) art. 41151-HL4-A01
По запросу
13
SHIM B (1.4) art. 41152-HL4-A01
По запросу
14
SPRING, DIFFERENTIAL SIDE CONED art. 41161-HL4-A01
По запросу
15
GEAR ASSY., RR. FINAL art. 41300-HL4-A01
По запросу
16
RING, STOPPER art. 41305-HL4-A00
По запросу
17
CASE SUB-ASSY., RR. FINAL GEAR art. 41311-HL4-A00
По запросу
18
COVER SUB-ASSY., RR. FINAL GEAR art. 41312-HL4-A01
По запросу
19
JOINT, RR. PINION art. 41330-HL4-A00
По запросу
20
GEAR, RR. PINION (16T) art. 41421-HL4-A00
По запросу
21
GEAR, RR. RING (54T) art. 41431-HL4-A00
По запросу
22
SHIM O, FINAL GEAR (1.48) art. 41461-HL4-A00
По запросу
22
SHIM P, FINAL GEAR (1.54) art. 41462-HL4-A00
По запросу
22
SHIM Q, FINAL GEAR (1.60) art. 41463-HL4-A00
По запросу
22
SHIM N, FINAL GEAR (1.42) art. 41460-HL4-A00
По запросу
22
SHIM D, FINAL GEAR (0.82) art. 41450-HL4-A00
По запросу
22
SHIM M, FINAL GEAR (1.36) art. 41459-HL4-A00
По запросу
22
SHIM L, FINAL GEAR (1.30) art. 41458-HL4-A00
По запросу
22
SHIM K, FINAL GEAR (1.24) art. 41457-HL4-A00
По запросу
22
SHIM J, FINAL GEAR (1.18) art. 41456-HL4-A00
По запросу
22
SHIM I, FINAL GEAR (1.12) art. 41455-HL4-A00
По запросу
22
SHIM H, FINAL GEAR (1.06) art. 41454-HL4-A00
По запросу
22
SHIM G, FINAL GEAR (1.00) art. 41453-HL4-A00
По запросу
22
SHIM F, FINAL GEAR (0.94) art. 41452-HL4-A00
По запросу
22
SHIM E, FINAL GEAR (0.88) art. 41451-HL4-A00
По запросу
22
SHIM C, FINAL GEAR (0.76) art. 41449-HL4-A00
По запросу
22
SHIM B, FINAL GEAR (0.70) art. 41448-HL4-A00
По запросу
22
SHIM A, FINAL GEAR (0.64) art. 41447-HL4-A00
По запросу
23
SHIM C, PINION GEAR (1.44) art. 41452-MG9-000
По запросу
23
SHIM B, PINION GEAR (1.38) art. 41451-MG9-000
По запросу
23
SHIM G, PINION GEAR (1.68) art. 41456-MG9-000
По запросу
23
SHIM F, PINION GEAR (1.62) art. 41455-MG9-000
По запросу
23
SHIM E, PINION GEAR (1.56) art. 41454-MG9-000
По запросу
23
SHIM D, PINION GEAR (1.50) art. 41453-MG9-000
По запросу
23
SHIM A, PINION GEAR (1.32) art. 41450-MG9-000
По запросу
24
COLLAR, RR. DIFFERENTIAL LOCK art. 41607-HL4-A00
По запросу
25
SHAFT, RR. DIFFERENTIAL LOCK art. 41630-HL4-A00
По запросу
26
STAY, RR. DIFFERENTIAL LOCK art. 41710-HL4-A00
По запросу
27
COVER, RR. SPEED SENSOR art. 41721-HL4-A00
По запросу
28
COVER, RR. DIFFERENTIAL LOCK ARM art. 41727-HL4-A00
По запросу
29
SPRING A, RR. DIFFERENTIAL LOCK art. 41803-HL4-A00
По запросу
30
SPRING B, RR. DIFFERENTIAL LOCK art. 41804-HL4-A00
По запросу
31
STOPPER, RR. DIFFERENTIAL LOCK SHAFT art. 41805-HL4-A00
По запросу
32
SLEEVE, RR. DIFFERENTIAL LOCK art. 41827-HL4-A00
По запросу
33
SWINGARM, DIFFERENTIAL LOCK art. 41850-HL4-A00
По запросу
34
BOLT, ENGINE HANGER (10X188) art. 90101-KCW-850
По запросу
35
BOLT, SPECIAL (6MM) art. 90102-HL4-A00
По запросу
36
BOLT, FLANGE (10X23) art. 90104-HL4-A00
По запросу
37
BOLT, FR. FENDER FIXING art. 90106-MM9-000
По запросу
38
Болт Honda art. 90109-371-000
от 326 ₽
39
BOLT, FLANGE (10X200) art. 95800-10200-00
По запросу
40
BOLT, FLANGE (8X27) art. 90133-HP5-600
По запросу
41
BOLT, FLANGE (10X35) art. 90134-HP5-600
По запросу
42
NUT, LOCK (72MM) art. 90242-HL1-A00
По запросу
43
Гайка Honda art. 90305-HC0-770
от 578 ₽
44
WASHER, NEUTRAL SWITCH art. 90443-KR0-000
По запросу
45
Прокладка art. 90471-580-000
от 473 ₽
46
CLIP, PISTON PIN art. 90601-ZG3-000
По запросу
47
JOINT, BREATHER TUBE art. 90652-HF7-003
По запросу
48
BEARING, RADIAL BALL (6208) art. 91056-HL4-A01
По запросу
49
BEARING, RADIAL BALL (6008) art. 91057-HL4-A01
По запросу
50
BEARING, RADIAL BALL (63/28) art. 91064-HL4-A01
По запросу
51
OIL SEAL (36X75X8) art. 91251-HL3-A01
По запросу
52
OIL SEAL (24X32X5) art. 91252-HL4-A01
По запросу
53
OIL SEAL (29X59X7) art. 91255-HL4-A01
По запросу
54
Кольцо резиновое 30,8 мм Honda art. 91302-001-020
от 788 ₽
55
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
57
O-RING (24X3) art. 91312-KM9-003
По запросу
58
O-RING (8.5X1.5) art. 91352-GAZ-930
По запросу
60
CLIP, TUBE (C6.5) art. 95002-35000
По запросу
61
Трубка вакуумная Honda art. 95005-35001-30M
По запросу
62
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
