модель 2004 года
- Модель Ranger 500
- Код модели RANGER TM (A04RB63AA)

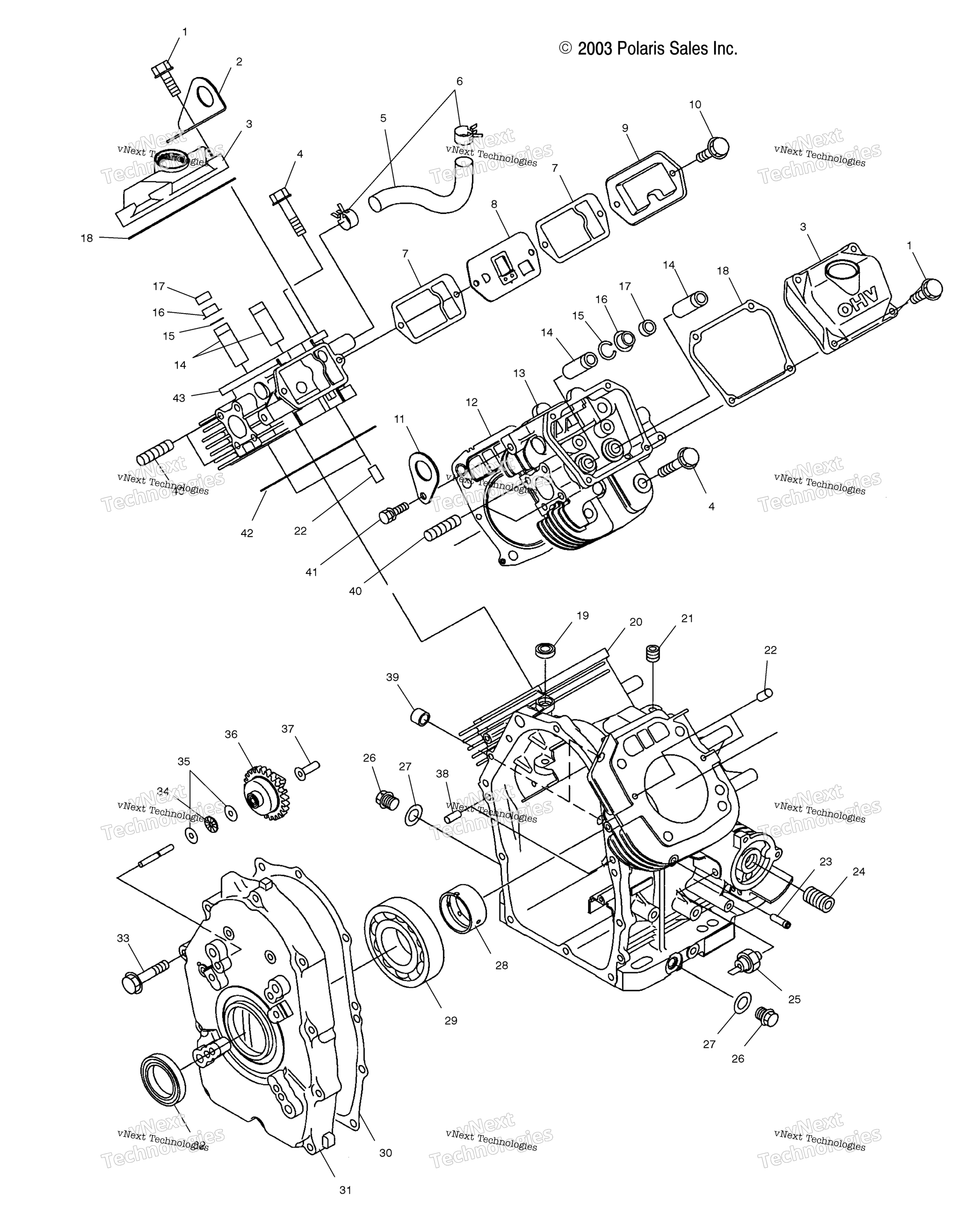

Схема картера для RANGER TM (A04RB63AA)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT,FLANGE art. 3086781
По запросу
2
Hook art. 3088761
По запросу
3
COVER,ROCKER art. 3088756
По запросу
4
BOLT,FLANGE art. 3088765
По запросу
5
PIPE,RUBBER art. 3089520
По запросу
6
CLAMP,HOSE art. 3088725
По запросу
7
GASKET-BREATHER PLATE art. 3088365
По запросу
8
ASM,BREATHER PLATE art. 3088760
По запросу
9
COVER-BREATHER art. 3088356
По запросу
10
BOLT,FLANGE art. 3088767
По запросу
11
HANGER,ENGINE art. 3088762
По запросу
12
GASKET 2 CYL.,HEAD art. 3088723
По запросу
13
ASM,CYLINDER HEAD 2 [Incl. 14,15,17,40] art. 3088755
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
CLIP art. 3088721
По запросу
16
PLATE,RETAINER art. 3088722
По запросу
17
Маслосьемный колпачок Polaris art. 3084858
от 1 292 ₽
18
GASKET,ROCKER COVER art. 3088758
По запросу
19
SEAL-OIL art. 3087144
По запросу
20
ASM.,CRANKCASE [Incl. 19,21,23,24,28,38,39] art. 3089550
По запросу
21
ASM., PLUG-BLIND art. 3087157
По запросу
22
PIN,DOWEL art. 3088764
По запросу
23
FITTING art. 7052145
По запросу
24
UNION art. 3088362
По запросу
25
SWITCH-OIL PRESSURE art. 3088312
По запросу
26
PLUG art. 3083453
По запросу
27
GASKET art. 3082956
По запросу
28
BEARING-MAIN art. 3088361
По запросу
29
BEARING,BALL art. 3088729
По запросу
30
GASKET-MAIN BEARING COVER art. 3088364
По запросу
31
ASM,COVER,MAIN BEARING [Incl. 29,32] art. 3088752
По запросу
32
OIL SEAL art. 3088250
По запросу
33
Bolt, Flange art. 3088766
По запросу
34
BEARING-THRUST art. 3088414
По запросу
35
WASHER art. 3088413
По запросу
36
GOVERNOR GEAR ASSEMBLY art. 3088753
По запросу
37
SLEEVE,GOVERNOR art. 3089510
По запросу
38
PIN,DOWEL art. 3087116
По запросу
39
Pipe art. 3086511
По запросу
40
STUD art. 3086512
По запросу
41
ASM,BOLT AND WASHER art. 3088724
По запросу
42
GASKET 1,CYLINDER HEAD art. 3088759
По запросу
43
ASM,CYLINDER HEAD 1 [Incl. 14,15,17,40] art. 3088754
По запросу
Другие схемы модели
Картер
