модель 2004 года
- Модель Ranger 500
- Код модели RANGER TM (A04RB63AA)

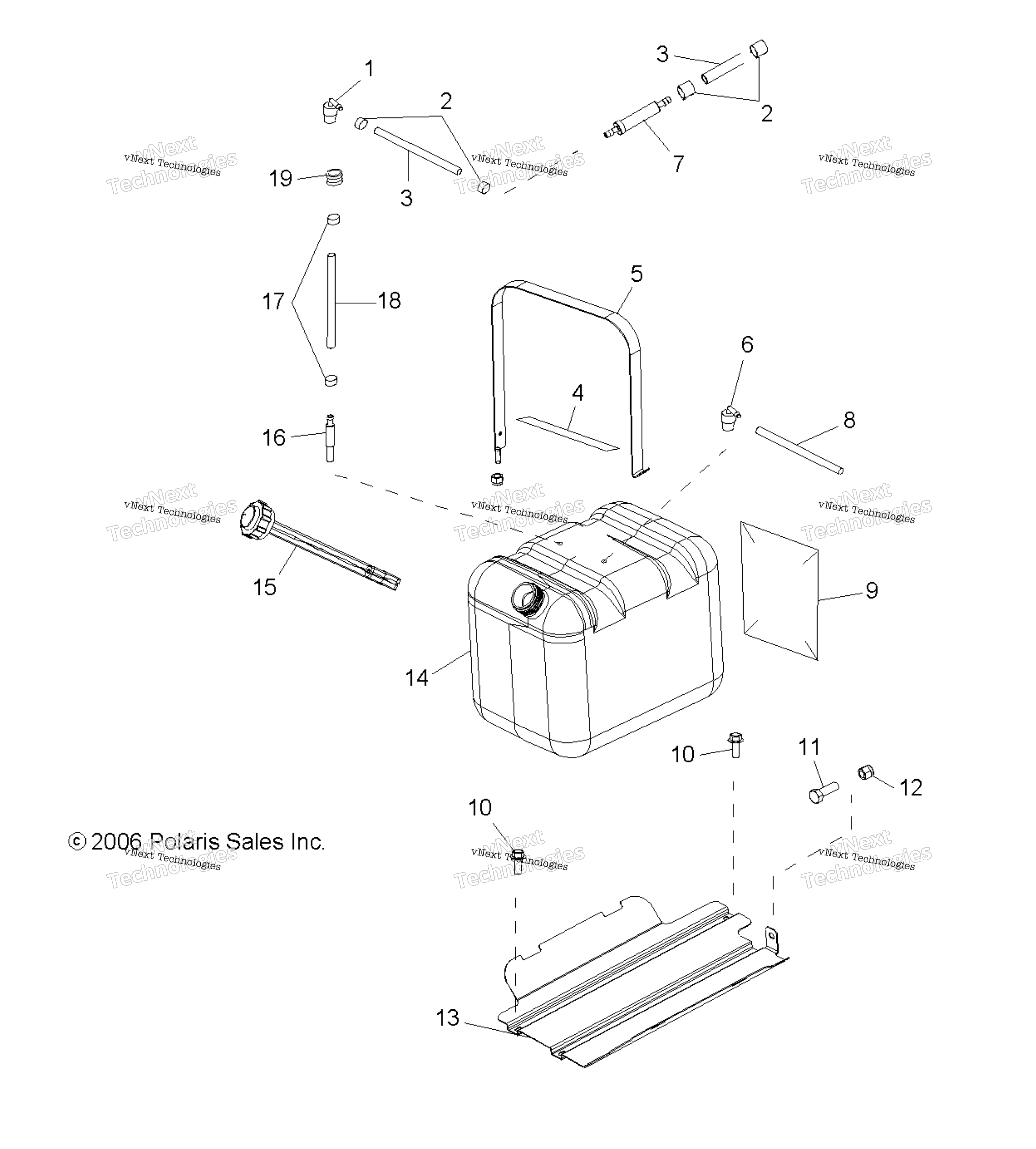

Схема топливной системы для RANGER TM (A04RB63AA)
Схема
Детали
Номер
Наименование детали
Цена
1
FITTING,1/4 90 DEX art. 7052259
По запросу
2
Хомут пружинный Polaris art. 7080003
от 116 ₽
3
FUEL HOSE, 250 CM art. 8450117-250
По запросу
4
PAD-FUEL TANK,TOP art. 5812231
По запросу
5
TANK STRAP, MEDIUM GLOSS BLACK art. 1013471-067
По запросу
6
FITTING,90 DEG,1/8 art. 7052095
По запросу
7
Фильтр топливный Polaris art. 2530009
По запросу
8
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
9
TANK FOIL art. 5812252
По запросу
10
SCREW art. 7515399
По запросу
11
SCREW art. 7515398
По запросу
12
Гайка Polaris art. 7542324
от 160 ₽
13
BRKT-FUEL TANK MNT,BLK art. 5247174-067
По запросу
14
FUEL TANK ASSEMBLY, art. 1240085
По запросу
15
Крышка бензобака Polaris art. 1240119
от 7 802 ₽
16
Фильтр топливный Polaris art. 7052301
от 1 901 ₽
17
Хомут пружинный Polaris art. 7080402
от 263 ₽
18
FUEL LINE ESTER art. 8350019-160
По запросу
19
FLANGED GROMMET, .36 X .56 X 1. art. 7052362
По запросу
