модель 2004 года
- Модель Ranger 500
- Код модели RANGER TM (A04RB63AA)

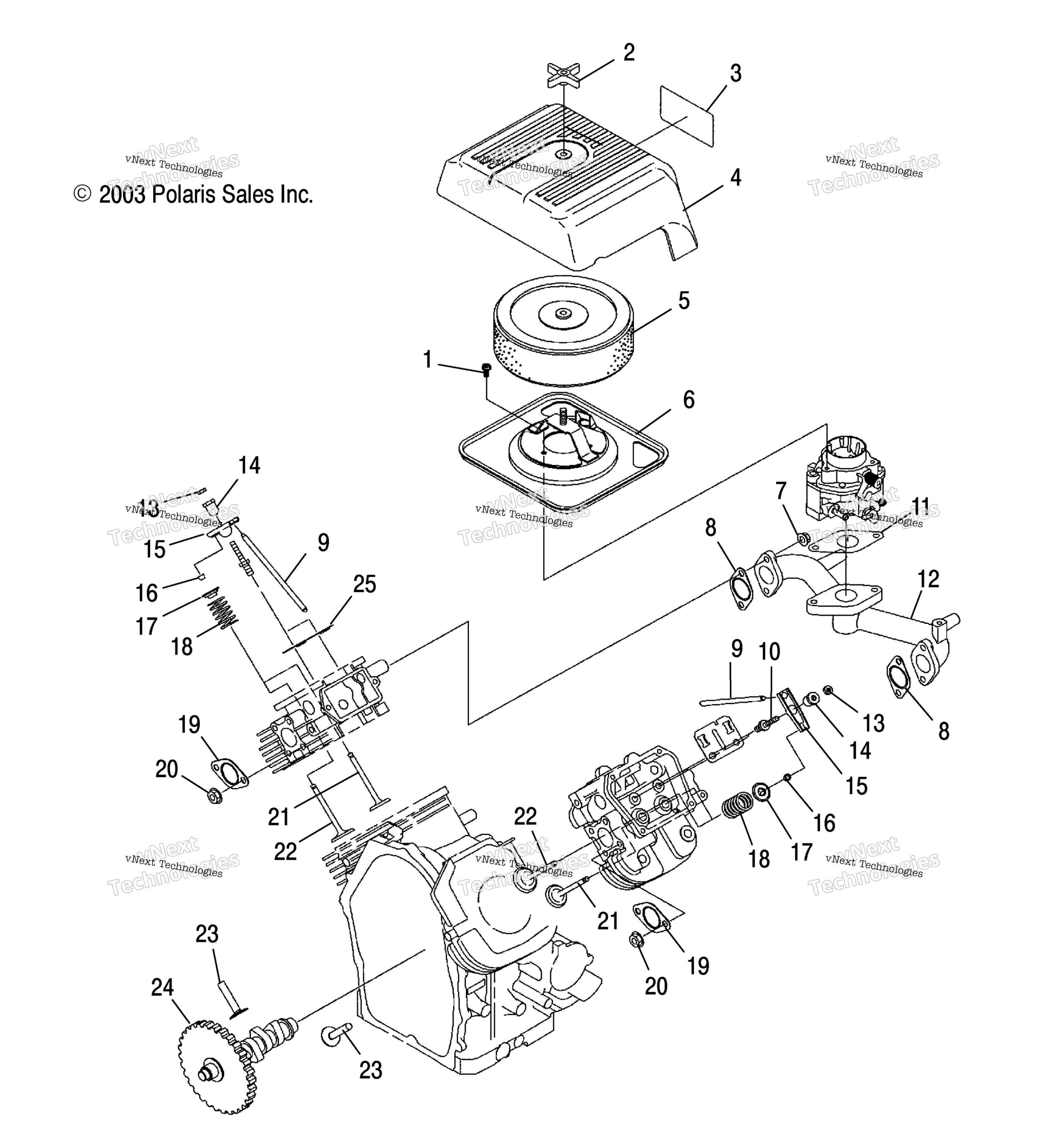

Схема впускной системы & Exhaust для RANGER TM (A04RB63AA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM,AIR CLEANER [Incl. 2,4-6] art. 3088776
По запросу
1
BOLT,FLANGE art. 3087256
По запросу
2
NUT-WING art. 3088390
По запросу
3
Label, Trade Mark art. 3088731
По запросу
4
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
ELEMENT CLEANER, COMPL art. 3088387
По запросу
6
ASM,CLEANER BASE art. 3088777
По запросу
7
FLANGE NUT art. 3082910
По запросу
8
GASKET-INTAKE MANIFOLD art. 3088397
По запросу
9
ROD,PUSH art. 3089501
По запросу
10
BOLT-PIVOT art. 3088342
По запросу
11
Gasket, Carburetor (See Oil Pump Pg. D1, Ref. 23) art. -------
По запросу
12
MANIFOLD,INTAKE art. 3088773
По запросу
13
NUT art. 3088239
По запросу
14
PIVOT art. 3088728
По запросу
15
ARM,ROCKER art. 3088727
По запросу
16
COLLET-VALVE art. 3087578
По запросу
17
RETAINER,SPRING art. 3088726
По запросу
18
VALVE-SPRING art. 3087575
По запросу
19
EXHAUST-GASKET art. 3088395
По запросу
20
NUT,FLANGE art. 3088778
По запросу
21
INTAKE-VALVE art. 3088393
По запросу
22
EXHAUST VALVE art. 3089500
По запросу
23
TAPPET art. 3088392
По запросу
24
CAMSHAFT art. 3088730
По запросу
25
PLATE,GUIDE art. 3088775
По запросу
