модель 2004 года
- Модель Ranger 500
- Код модели RANGER TM (A04RB63AA)

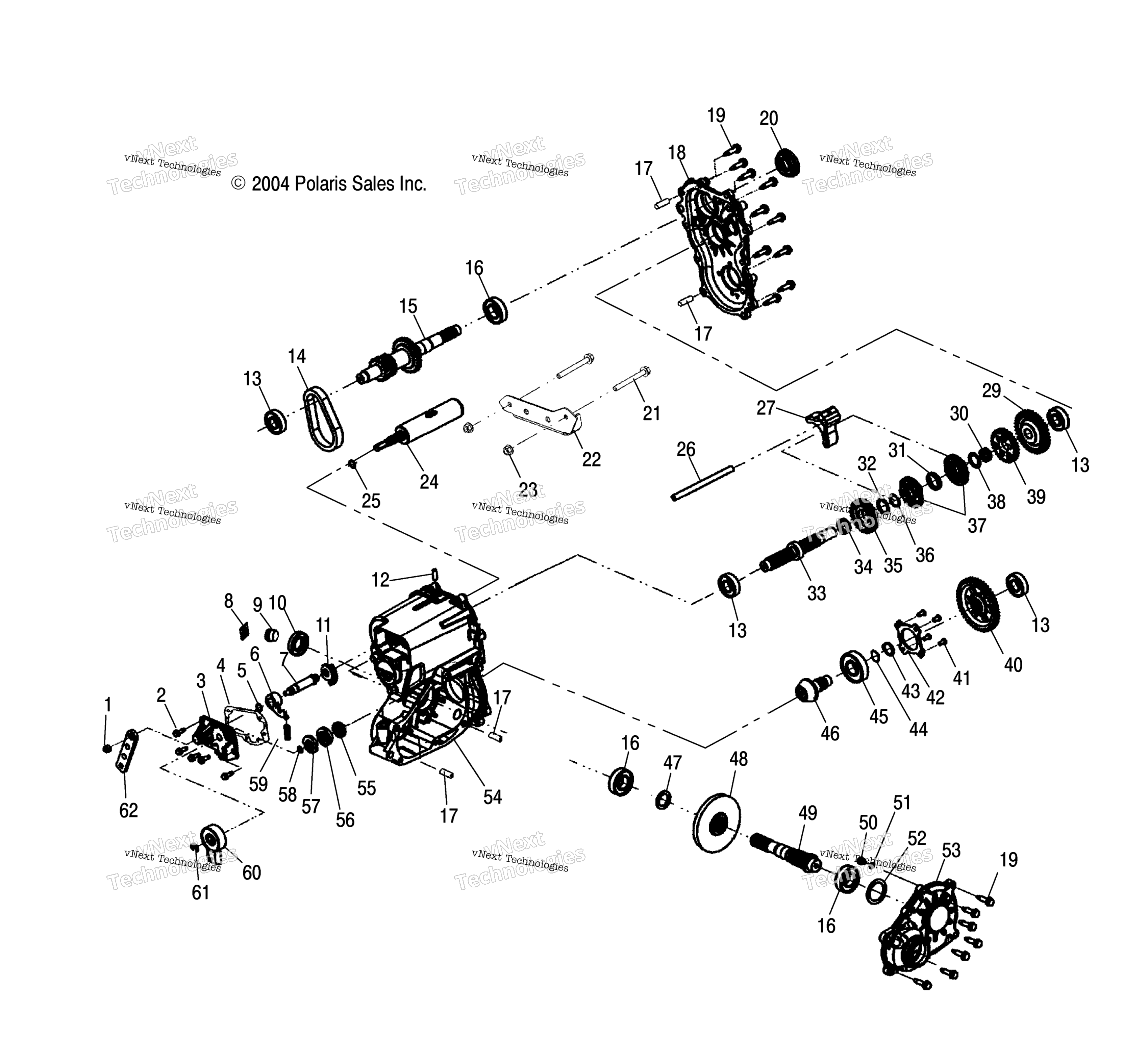

Схема картера редуктора для RANGER TM (A04RB63AA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-GEARCASE,GEN 2,4.71 H,2X4 art. 1332352
По запросу
1
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
2
SCREW art. 3233826
По запросу
3
GEARCASE COVER art. 3234188
По запросу
4
Gasket Eliminator art. -------
По запросу
5
O-RING art. 3233828
По запросу
6
Собачка КПП Polaris art. 3233829
По запросу
7
Вал переключения КПП Polaris art. 3233831
По запросу
8
LABEL-OIL FILL/LEVEL CHECK art. 3234143
По запросу
9
Пробка КПП заливная Polaris art. 3233794
По запросу
10
Сальник Polaris art. 3234892
от 5 000 ₽
11
Шестерня переключения передач Polaris art. 3233832
По запросу
12
TUBE,VENT art. 3233524
По запросу
13
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
14
Цепь КПП Polaris art. 3233036
По запросу
15
SUBASM-INPUT SHAFT art. 3234145
По запросу
16
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 3 шт.
17
PIN, DOWEL art. 3233247
По запросу
18
COVER,LH MAIN art. 3234127
По запросу
19
Болт крышки КПП Polaris art. 3234114
По запросу
20
Сальник Polaris art. 3234851
от 5 250 ₽
Аналог
18 820 ₽
Требуется 1 шт.
21
SCREW art. 3234042
По запросу
22
BRACKET art. 3234044
По запросу
23
NUT art. 3234043
По запросу
24
DRUM-SHIFT art. 3234146
По запросу
25
O-RING art. 3233840
По запросу
26
SHIFT SHAFT RAIL, C VERSION art. 3233860
По запросу
27
SHIFT FORK WITH PIN SUBASSEMBLY art. 3234141
По запросу
29
HELICAL GEAR 34T art. 3233971
По запросу
30
Подшипник игольчатый Polaris art. 3233718
По запросу
31
WAVE SPRING, 1.35 IN X .353 IN art. 3234144
По запросу
32
WASHER art. 3233894
По запросу
33
REVERSE SHAFT art. 3233892
По запросу
34
Подшипник игольчатый КПП Polaris art. 3233103
от 4 490 ₽
Аналог
18 820 ₽
Требуется 1 шт.
35
SPROCKET, 24 TOOTH, 6 FACE art. 3233893
По запросу
36
Стопорное кольцо коробки передач Polaris art. 3233850
от 935 ₽
37
Шестерня переключения передач Polaris art. 3233875
от 21 900 ₽
38
Шайба КПП 1.250 X 0.876 X 0.05 Polaris art. 3233855
По запросу
39
GEAR-31T 6 FACE 410420 art. 3234030
По запросу
40
GEAR-HELICAL,50T art. 3233764
По запросу
41
SCREW-TORX TRUSS HD art. 3234086
По запросу
42
BEARING COVER art. 3234122
По запросу
43
SNAP RING art. 3233106
По запросу
44
SPACER art. 3233357
По запросу
45
BALL BEARING art. 3233607
По запросу
46
SUBASM-GRND SPIRL BVL(411467) [Incl. 48] art. 3234912
По запросу
47
WASHER,THRUST art. 3233619
По запросу
48
Gear, 31T art. -------
По запросу
49
SHAFT,REAR OUTPUT art. 3233622
По запросу
50
BUTTON,THRUST art. 3233582
По запросу
51
SHIM, .450 X .265 art. 3233583
По запросу
52
SHIM KIT art. 3233611
По запросу
53
COVER-FRONT OUTPUT,MACH art. 3234131
По запросу
54
MAIN GEARCASE, MACHINED art. 3234129
По запросу
55
Шестерня переключения КПП Polaris art. 3233839
По запросу
56
LOCKOUT DISC art. 3233838
По запросу
57
STAR DETENT art. 3233837
По запросу
58
O-RING art. 3233836
По запросу
59
Пружина КПП Polaris art. 3233830
По запросу
60
Датчик включенной передачи Polaris art. 3236115
от 15 593 ₽
61
RETAINING RING art. 3233834
По запросу
62
BELLCRANK-HLNRP art. 3233825
По запросу
