модель 2004 года
- Модель Ranger 500
- Код модели RANGER TM (A04RB63AA)

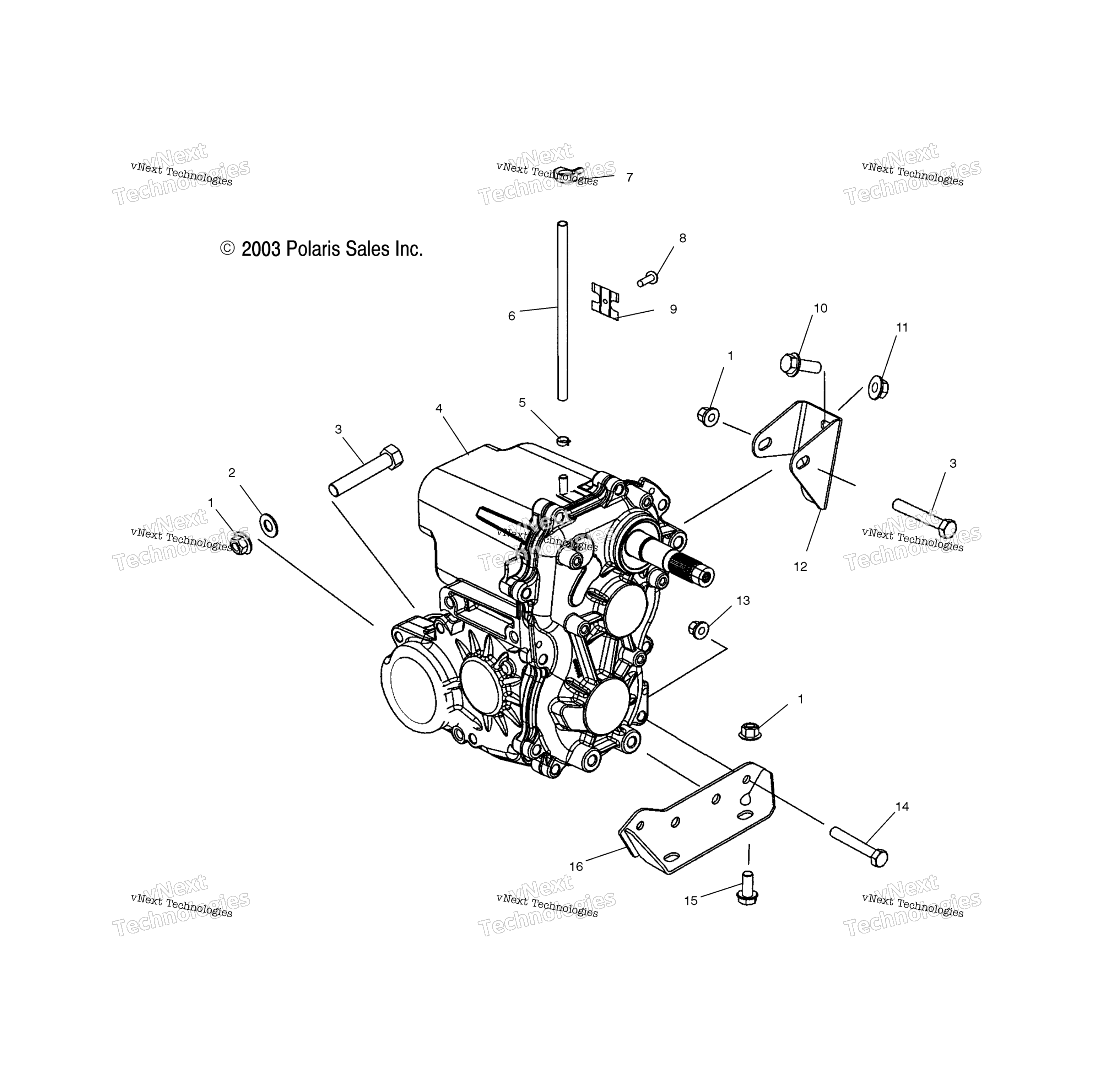

Схема трансмиссии Mounting для RANGER TM (A04RB63AA)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT art. 7547108
По запросу
2
WASHER,FLAT art. 7555976
По запросу
3
SCREW art. 7515417
По запросу
4
ASM., MAIN GEARCASE art. -------
По запросу
5
HOSE CLAMP art. 7080307
По запросу
6
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
7
ROSEBUD CLIP art. 4020149
По запросу
8
SCREW art. 7511840
По запросу
9
T-CLIP(10) art. 7080525
По запросу
10
SCREW art. 7515398
По запросу
11
FLANGE NUT art. 7542321
По запросу
12
BRKT-MNT,TRANS,REAR,PLTD art. 5247348
По запросу
13
NUT art. 3234043
По запросу
14
SCREW art. 3234042
По запросу
15
SCREW art. 7517289
По запросу
16
BRACKET art. 3234044
По запросу
