модель 2009 года
- Модель RZR 170
- Код модели RZR 170 (A09VA17AA/AD)

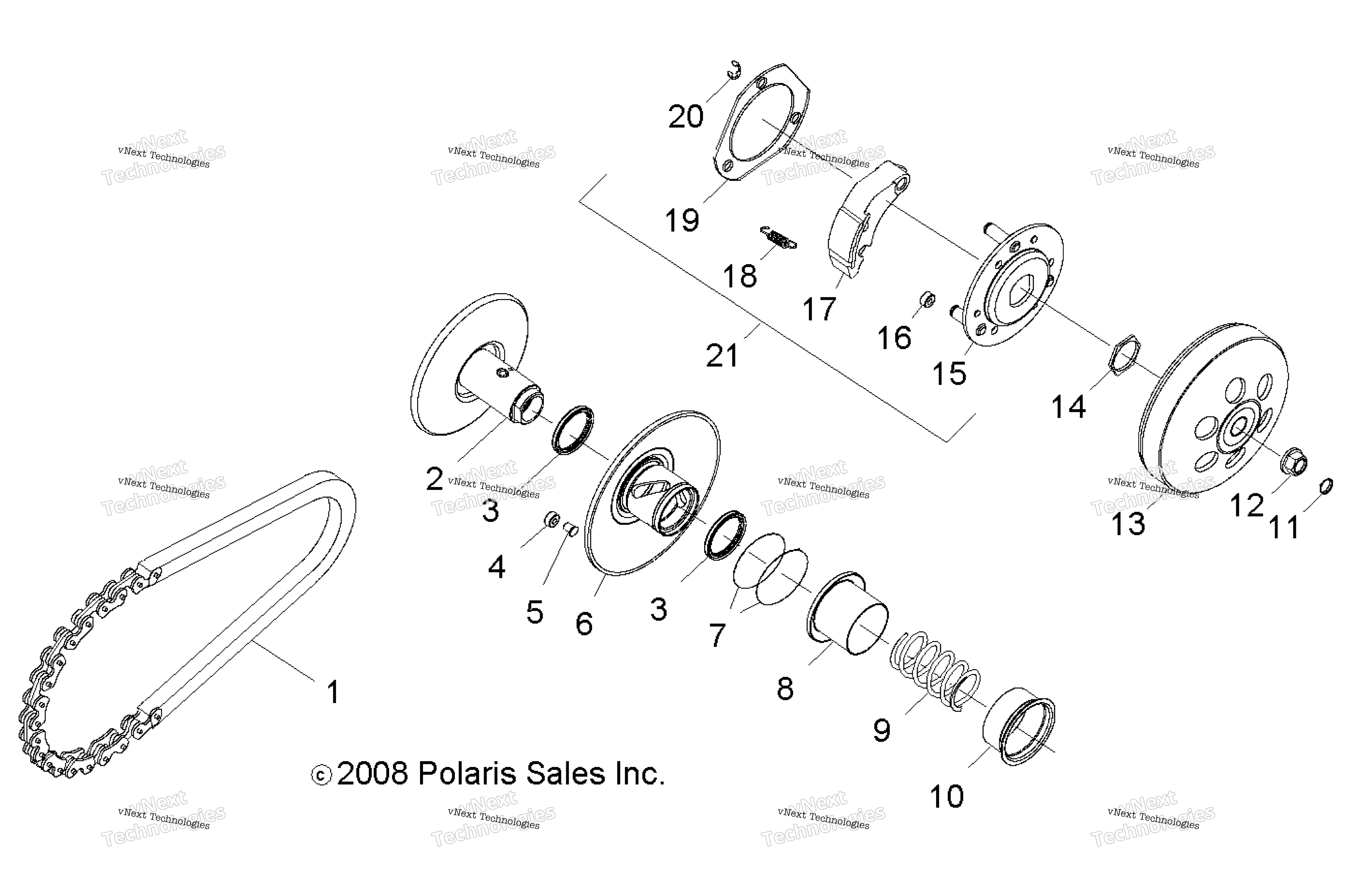

Схема привода Train, Clutch, Secondary для RZR 170 (A09VA17AA/AD)
Схема
Детали
Номер
Наименование детали
Цена
1
DRIVE BELT art. 0454497
По запросу
2
DRIVEN SHEAVE ASSEMBLY art. 0454498
По запросу
3
DRIVEN SEAL art. 0452493
По запросу
4
GUIDE-ROLLER,CLUTCH art. 0454499
По запросу
5
PIN-GUIDE,CLUTCH art. 0454500
По запросу
6
MOVEABLE SHEAVE ASSEMBLY art. 0454501
По запросу
7
O-RING art. 0454502
По запросу
8
SEAL-COLLAR art. 0454525
По запросу
9
SPRING-CLUTCH,170 art. 0454526
По запросу
10
SEAL-COLLAR,CLUTCH art. 0454527
По запросу
11
O-RING art. 0454634
По запросу
12
FLANGE NUT art. 0450529
По запросу
13
OUTER CLUTCH art. 0454528
По запросу
14
NUT art. 0454529
По запросу
15
PLATE-DRIVE CLUTCH,INNER art. 0454530
По запросу
16
BUSHING-RUBBER,CLUTCH art. 0454531
По запросу
17
DRIVEN CLUTCH ASSEMBLY, 170 art. 0455376
По запросу
18
SPRING-CLUTCH art. 0454533
По запросу
19
PLATE-CLUTCH,SIDE art. 0454534
По запросу
20
CIRCLIP-EXTERNAL(10) art. 0450052
По запросу
21
DRIVEN CLUTCH ASSEMBLY, 170 [Incl. 15-20] art. 0455376
По запросу
