модель 2009 года
- Модель RZR 170
- Код модели RZR 170 (A09VA17AA/AD)

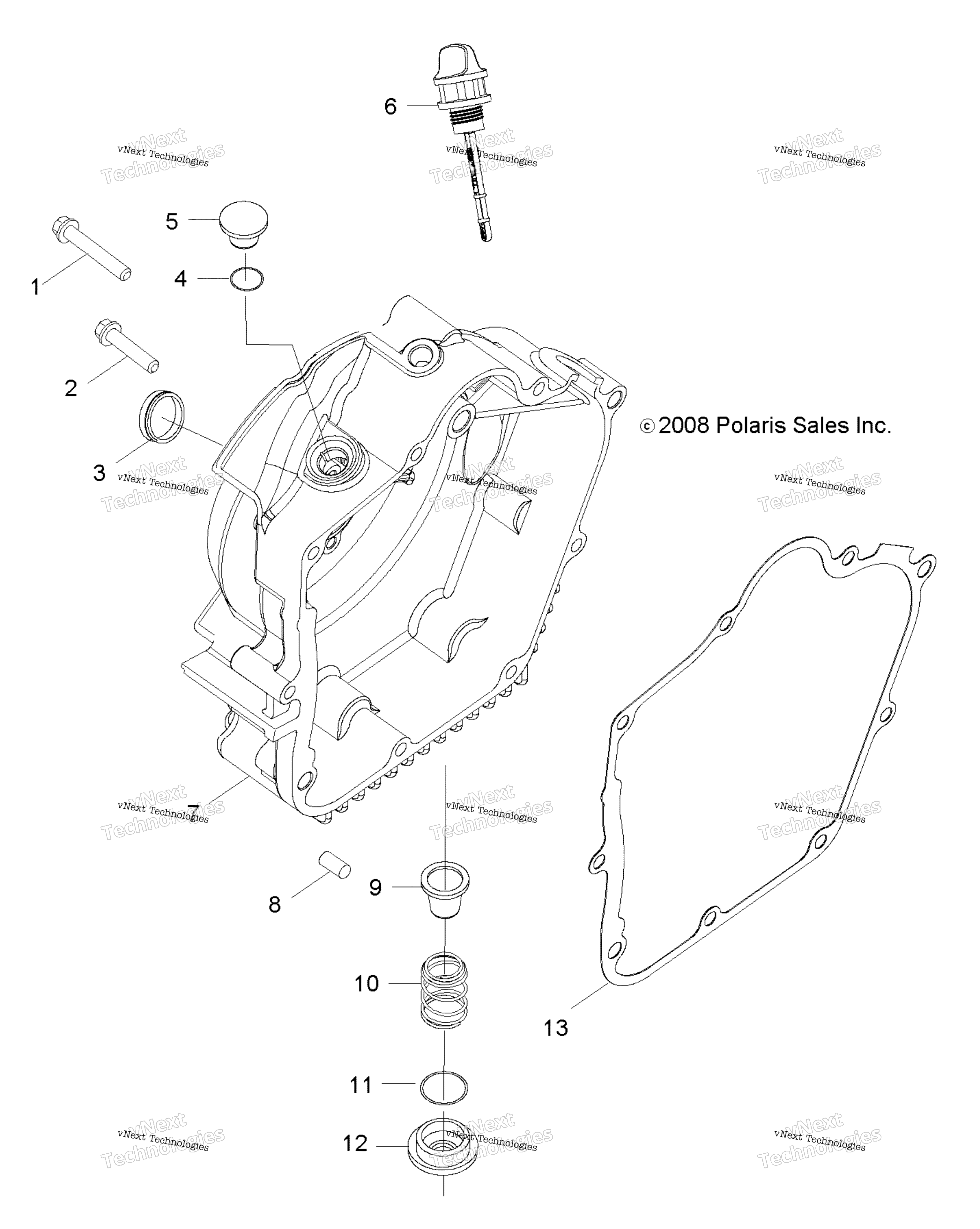

Схема двигателя, картера Cover, Rh для RZR 170 (A09VA17AA/AD)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 0454368
По запросу
2
BOLT art. 0453723
По запросу
3
OIL SEAL, CRANKCASE art. 0453522
По запросу
4
O-RING art. 0452394
По запросу
5
HEAD COVER CAP art. 0452393
По запросу
6
DIPSTICK ASSEMBLY art. 0454297
По запросу
7
COVER-CRANKCASE,RH art. 0454369
По запросу
8
PIN-DOWEL art. 0452342
По запросу
9
OIL SCREEN art. 0452369
По запросу
10
OIL SCREEN SPRING art. 0452370
По запросу
11
DRAIN PLUG O-RING art. 0452371
По запросу
12
DRAIN PLUG, OIL art. 0452368
По запросу
13
CRANKCASE GASKET, RIGHT art. 0455361
По запросу
Другие схемы модели
Двигатель, картер Cover, Rh
