модель 2009 года
- Модель RZR 170
- Код модели RZR 170 (A09VA17AA/AD)

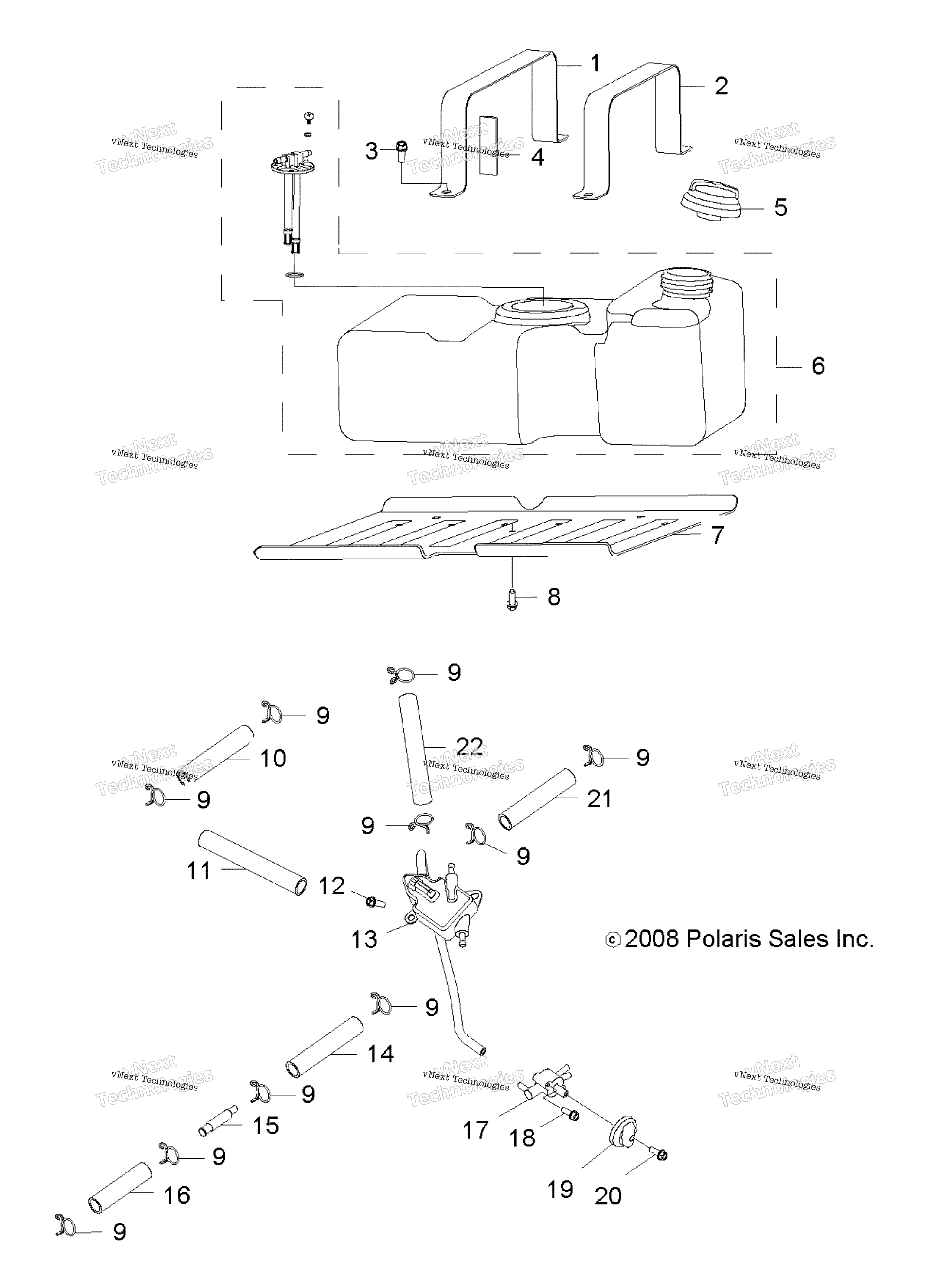

Схема engine, топливный System для RZR 170 (A09VA17AA/AD)
Схема
Детали
Номер
Наименование детали
Цена
1
STRAP-TANK,FUEL,REAR art. 0454343
По запросу
2
STRAP-TANK,FUEL,FRONT art. 0454342
По запросу
3
BOLT-HEX WF(10) art. 0450887
По запросу
4
FOAM-TANK,FUEL art. 0454341
По запросу
5
CAP-GAS,VENTED,UNLEADED W/CVR art. 2520957
По запросу
6
FUEL TANK ASSEMBLY, RZR art. 0454261
По запросу
7
FUEL TANK GUARD art. 0454292
По запросу
8
PAN BOLT art. 0450297
По запросу
9
CLIP art. 0450054
По запросу
10
ASM-HOSE,FUEL,W/SLEEVE art. 0454539
По запросу
11
HOSE-FUEL [405mm] art. 0454538
По запросу
12
HEX WASHER BOLT art. 0450701
По запросу
13
FUEL PUMP art. 0454953
По запросу
14
NON-PERMANENT FUEL HOSE, 250 MM [245mm] art. 0454026
По запросу
15
FUEL FILTER art. 2520462
По запросу
16
NON-PERMANENT FUEL HOSE, 250 MM [187mm] art. 0454026
По запросу
17
MANUAL FUEL CAP ASSEMBLY art. 0450996
По запросу
18
PAN BOLT art. 0450866
По запросу
19
SHUT OFF KNOB, FUEL art. 0453715
По запросу
20
BOLT art. 0453717
По запросу
21
FORMED FUEL HOSE ASSEMBLY art. 0454545
По запросу
22
ASM-HOSE,FUEL,FORMED art. 0454546
По запросу
