модель 2009 года
- Модель RZR 170
- Код модели RZR 170 (A09VA17AA/AD)

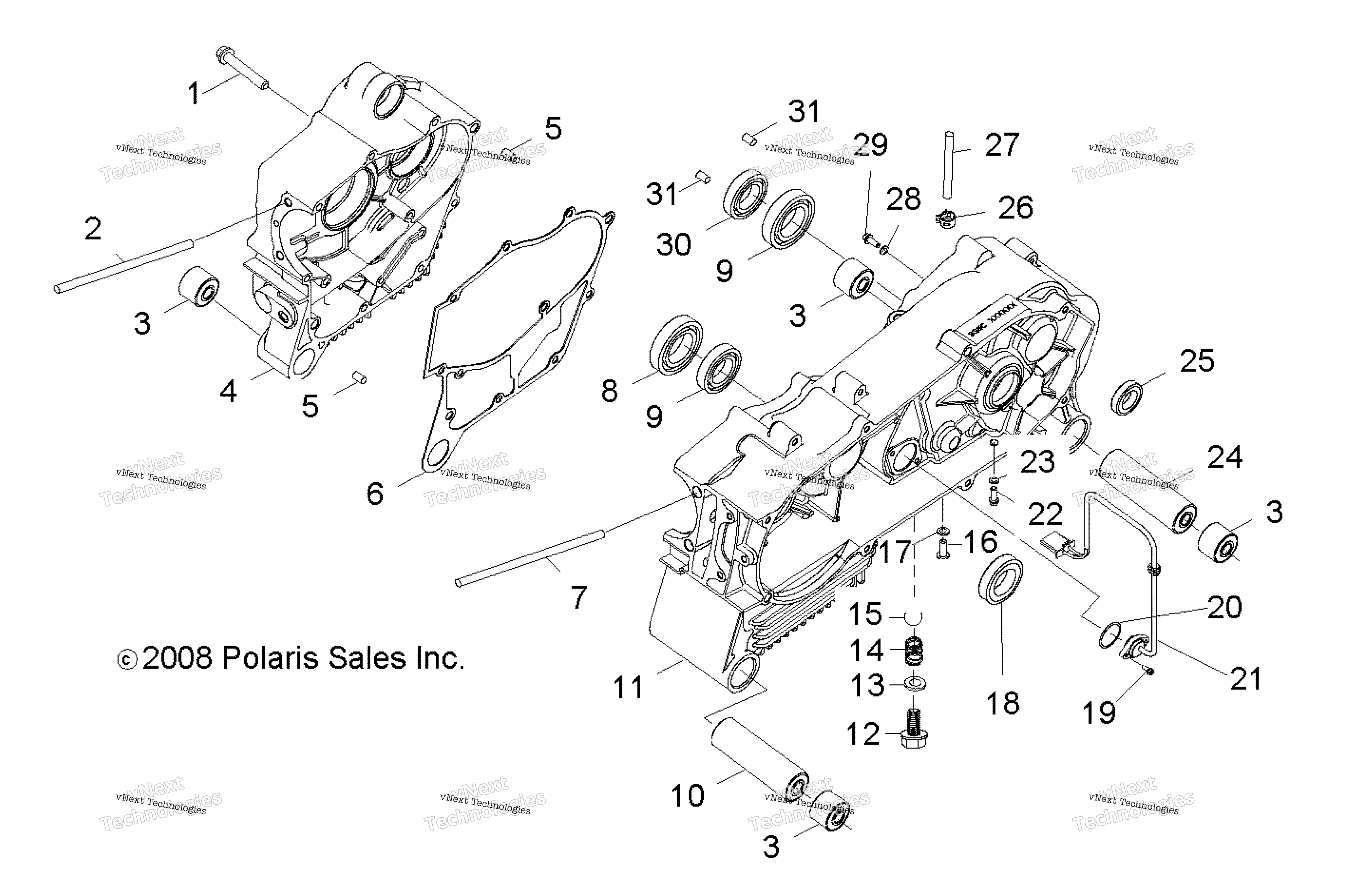

Схема двигателя, картера для RZR 170 (A09VA17AA/AD)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-ENG,W/O CARB,170 art. 0454598
По запросу
1
BOLT-HEX,FLANGE art. 0452343
По запросу
2
STUD art. 0454565
По запросу
3
BUSHING art. 0454566
По запросу
4
CRANKCASE, RIGHT art. 0454567
По запросу
5
PIN-DOWEL art. 0452342
По запросу
6
CRANKCASE GASKET art. 0455359
По запросу
7
STUD art. 0454569
По запросу
8
BALL BEARING art. 0452345
По запросу
9
BALL BEARING art. 0452348
По запросу
10
SPACER-COLLAR art. 0454570
По запросу
11
CRANKCASE, LEFT art. 0454571
По запросу
12
BOLT-HEX art. 0452137
По запросу
13
WASHER-FLAT art. 0452136
По запросу
14
DETENT SPRING, 10KG art. 0453033
По запросу
15
BALL, STEEL art. 0452134
По запросу
16
BOLT-HEX,WASHER FACE art. 0452132
По запросу
17
WASHER-FLAT art. 0452133
По запросу
18
OIL SEAL art. 0452341
По запросу
19
BOLT-HEX,FLANGE art. 0452138
По запросу
20
O-RING GEAR, POSITION SENSOR art. 0452129
По запросу
21
CRANK CASE SWITCH art. 0452329
По запросу
22
BOLT art. 0454572
По запросу
23
WASHER-FLAT art. 0452712
По запросу
24
SPACER-COLLAR,REAR art. 0454573
По запросу
25
OIL SEAL art. 0452340
По запросу
26
CLAMP art. 0453300
По запросу
27
HOSE art. 0454574
По запросу
28
WASHER-FLAT art. 0452337
По запросу
29
BOLT-HEX,FLANGE art. 0452330
По запросу
30
BEARING-MAIN TRNSMSN SHAFT art. 0452156
По запросу
31
PIN-DOWEL art. 0450142
По запросу
